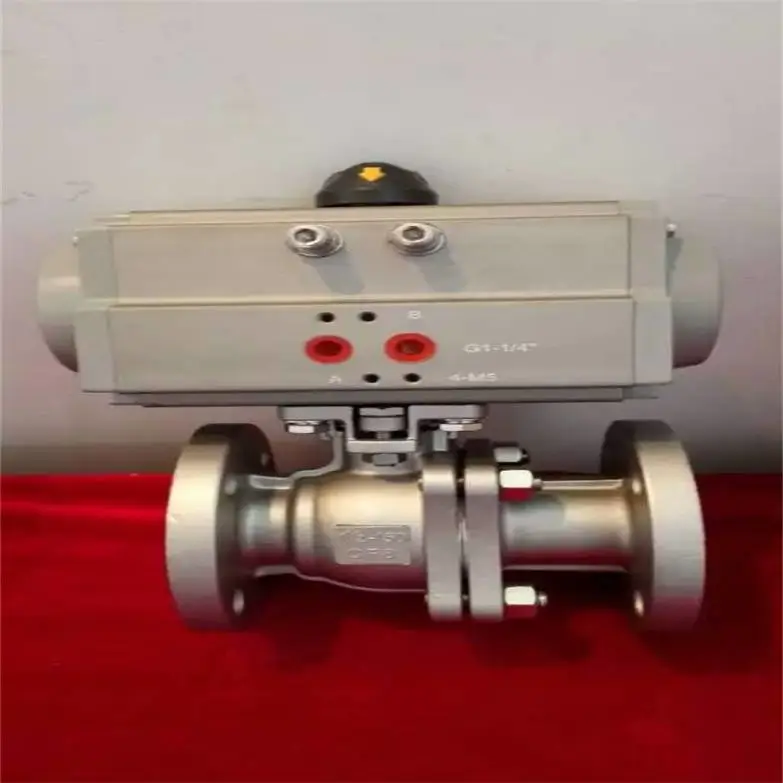

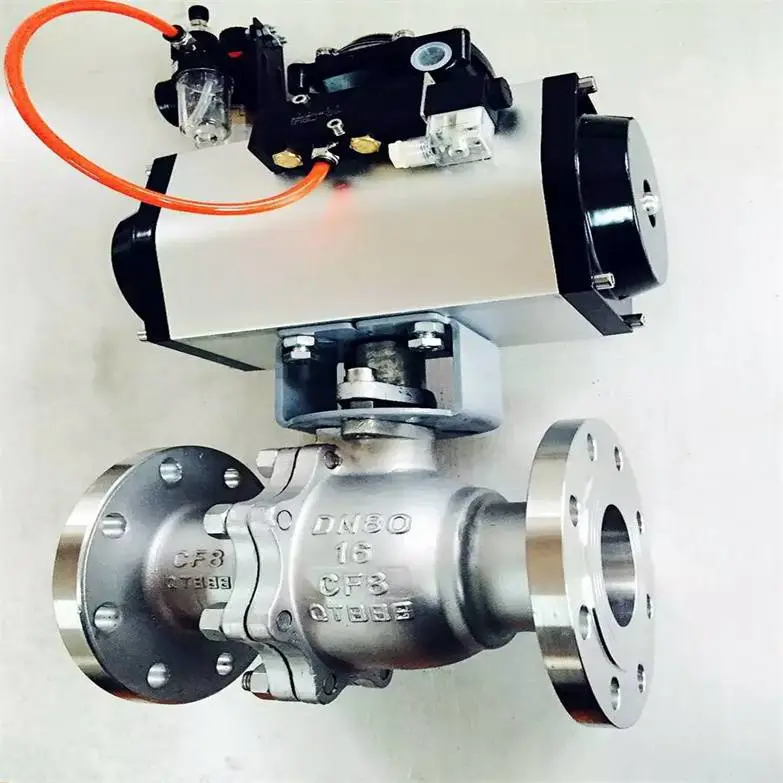

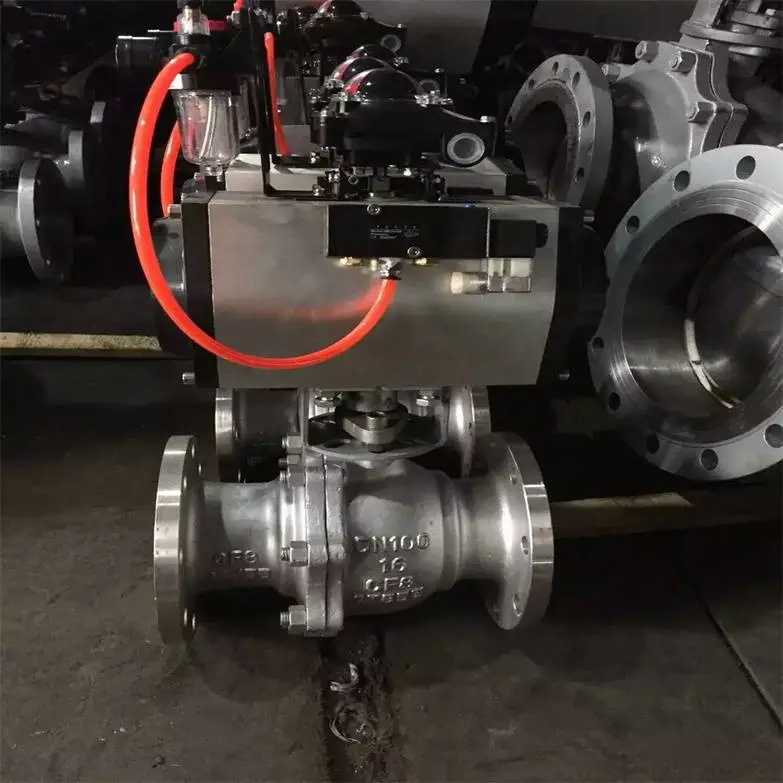

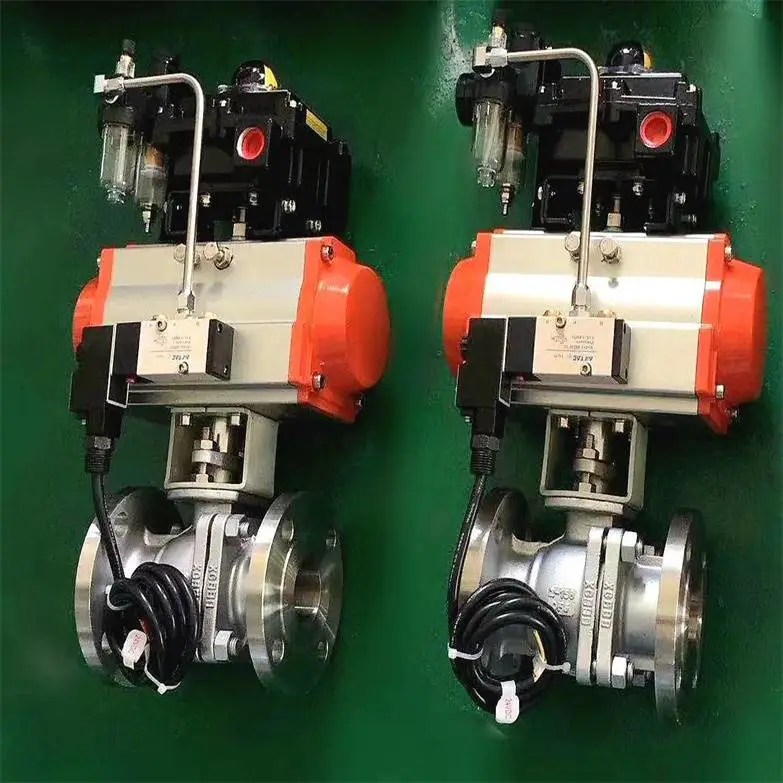

Q641F断电气自动回位单作用GT气动法兰式球阀 一、GT气动高平台浮动法兰式球阀 GT气动浮动法兰式球阀产品说明

本实用新型公开了一种高平台法兰浮动球阀，该浮动球阀包括阀体、阀盖、阀杆、阀座、球体、手柄，其中，阀体和阀盖通过法兰连接，球体位于阀体和阀盖之间形成的球腔内，球体两侧设置有唇式弹性聚四氟乙烯阀座，该阀座与球体之间形成主密封和副密封，阀体上设有供阀杆插设的安装孔，阀杆穿过安装孔与球体联动，阀杆与阀体的密封腔内设有填料和填料压盖，填料压盖上设有压盖螺栓，阀杆的上部外端与手柄连接。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

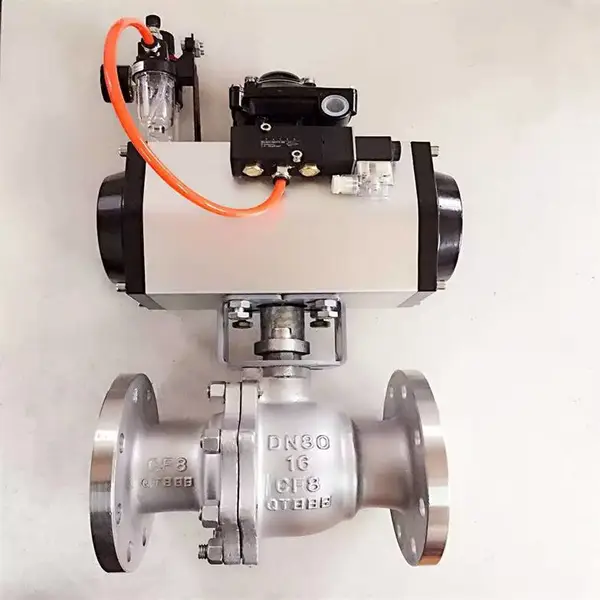

Q641F断电气自动回位单作用GT气动法兰式球阀

Q641F断电气自动回位单作用GT气动法兰式球阀

GT断电气自动回位单作用气动高平台浮动法兰式球阀

Q641F断电气自动回位单作用GT气动法兰式球阀

GT断电气自动回位单作用气动高平台浮动法兰式球阀 GT气动高平台浮动法兰式球阀电磁阀

Q641F断电气自动回位单作用GT气动法兰式球阀

GT断电气自动回位单作用气动高平台浮动法兰式球阀 GT气动高平台浮动法兰式球阀气源处理二联件

Q641F断电气自动回位单作用GT气动法兰式球阀

GT断电气自动回位单作用气动高平台浮动法兰式球阀 GT气动高平台浮动法兰式球阀阀门定位器

Q641F断电气自动回位单作用GT气动法兰式球阀

GT断电气自动回位单作用气动高平台浮动法兰式球阀 GT气动高平台浮动法兰式球阀气动球阀选型需要考虑以下几个因素：

Q641F断电气自动回位单作用GT气动法兰式球阀

GT气动高平台浮动法兰式球阀气动球阀维护和保养指南

GT断电气自动回位单作用气动高平台浮动法兰式球阀一、定期检查

Q641F断电气自动回位单作用GT气动法兰式球阀

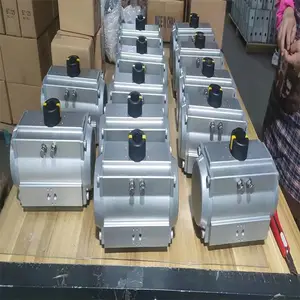

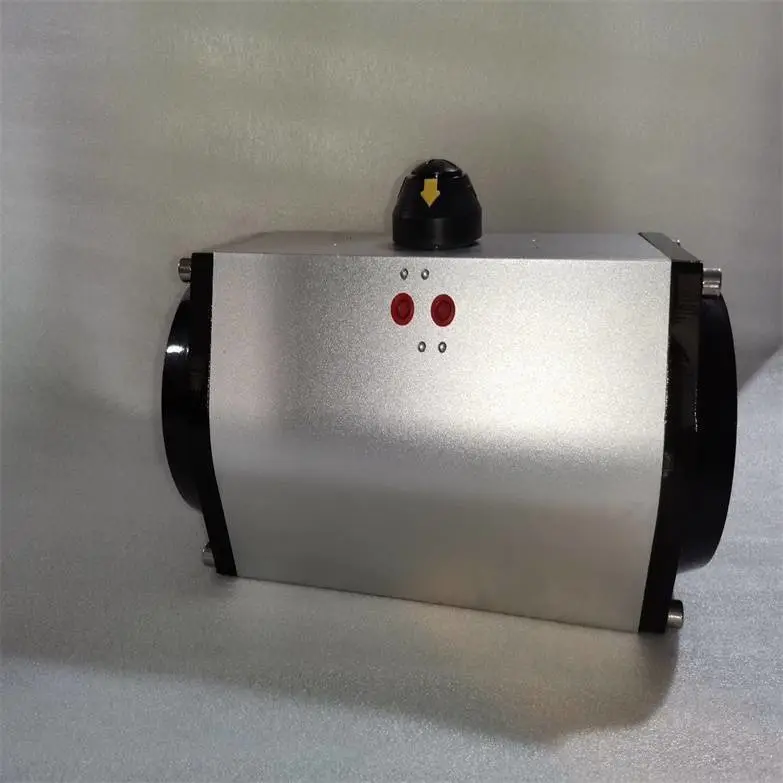

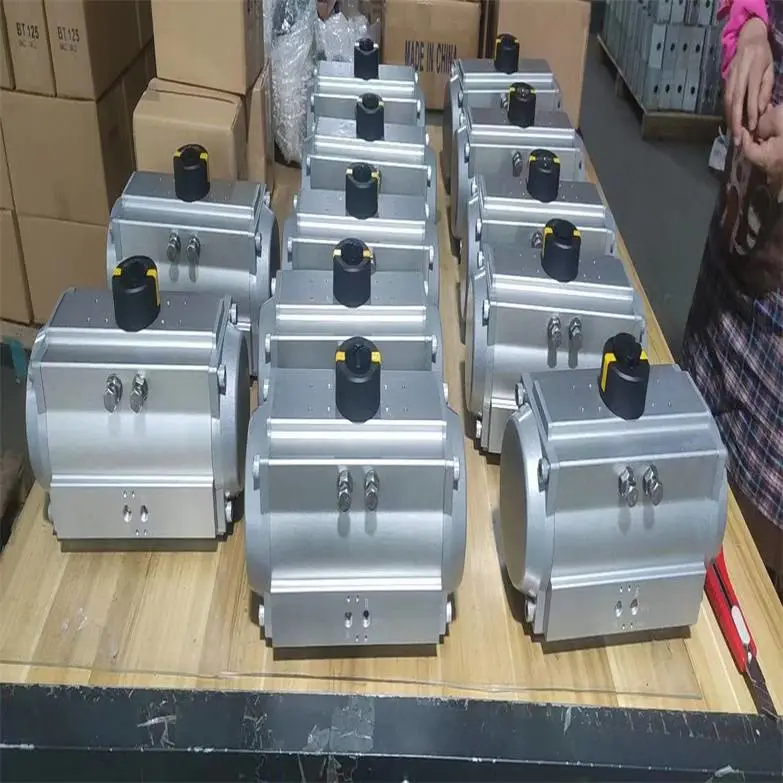

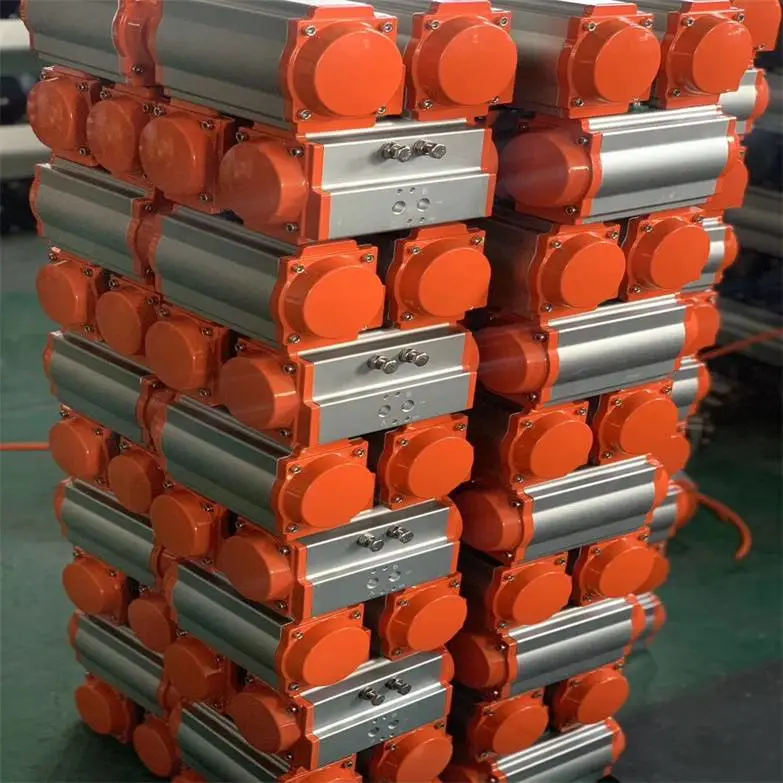

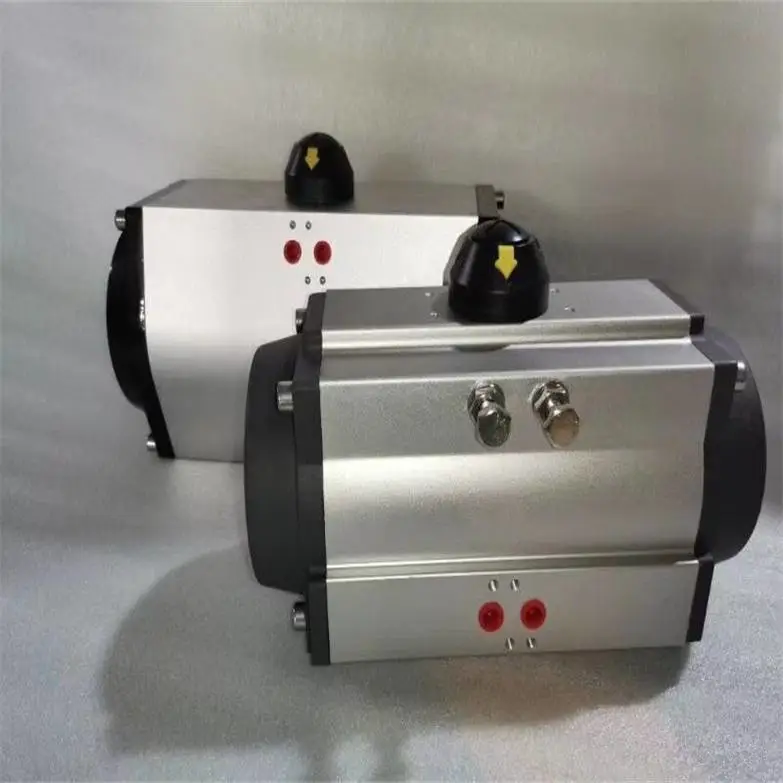

本实用新型公开的高平台浮动球阀具有成本低、结构简单、维修方便、使用寿命长、密封性能好等优点，客户可以根据需要自行选择手动、电动、气动等驱动方式，可以不用拆卸手柄以及驱动装置就可以通过拧紧螺栓来压紧填料，来***填料处不泄漏。采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。是由双(单)作用气动活塞式执行器和浮动球阀组成。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动浮动式球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开——全闭的动作，气动浮动式球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤260°的场合，金属硬密封阀座适用于温度≤500°的场合。Q641F断电气自动回位单作用GT气动法兰式球阀

GT气动高平台浮动法兰式球阀1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

GT断电气自动回位单作用气动高平台浮动法兰式球阀

①不能准确的控制压套填料的预压深度；
②蝶簧和螺母来补偿填料压缩的效果不是很理想如果阀门驱动方式是蜗轮、电动或者气动的，这种结构的填料在发生泄漏的情况下，需要拆卸驱动装置才能压紧填料，这很大程度上影响了工作效率。压盖球阀主要是以填料压盖和内六角螺钉来压紧填料，这种阀门主要驱动方式为手动，如果客户需要电动或者气动的驱动方式，那么就需要支架和转接轴来连接驱动装置，这无疑会增加成本和降低工作效率。

GT断电气自动回位单作用气动高平台浮动法兰式球阀 GT气动高平台浮动法兰式球阀与现有技术相比，本实用新型具有以下有益效果:
Q641F断电气自动回位单作用GT气动法兰式球阀

GT断电气自动回位单作用气动高平台浮动法兰式球阀

GT气动高平台浮动法兰式球阀主要技术参数

阀体

GT断电气自动回位单作用气动高平台浮动法兰式球阀阀内件

GT断电气自动回位单作用气动高平台浮动法兰式球阀执行机构

GT气动高平台浮动法兰式球阀流量系数Kv

GT气动高平台浮动法兰式球阀主要性能规范

GT气动高平台浮动法兰式球阀主要零件材料

GT断电气自动回位单作用气动高平台浮动法兰式球阀

GT气动浮动法兰式球阀主要外Q641F断电气自动回位单作用GT气动法兰式球阀

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

GT气动高平台浮动法兰式球阀调试方法总结如下：
1步：检查电磁阀，气源处理器，限位开关等配件是否正确安装。
***步：接通压缩空气，将气源处理器上的减压阀调解旋钮轻轻往上提，顺时针转是增加气源压力，逆时针转是减小气源压力。出厂调试时，我们一般使用4—5公斤压力，调整好压力后按下旋钮固定气压。
第三步：按下电磁阀的开关按钮，检查球阀是否能开关到位，运作正常。如果发现球阀开或关不到位，我们可以通过气缸上面的两个螺栓来调整。左边的螺栓是调开，右边的螺栓是调关。当球阀开不到位的时候，把左边前面的螺帽稍微往后退一点，幅度不要太大，避免过头。待球阀开到位的时候，我们把后面的螺帽拧紧，这样就固定好了；当球阀关不到位的时候，把右边前面的螺帽稍微往后退一点，待阀门关到位的时候，再把后面的螺帽拧紧。
第四步：检查限位开关是否开关到位，确保使用现场信号正常反馈。以上就是我为大家讲解的气动球阀的凋试方法。

Q641F断电气自动回位单作用GT气动法兰式球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
