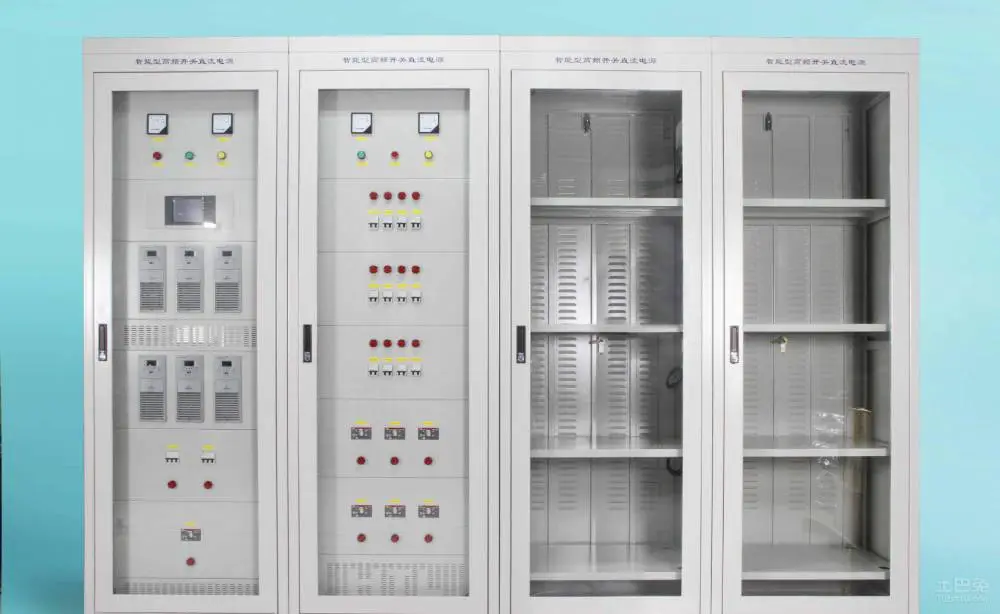

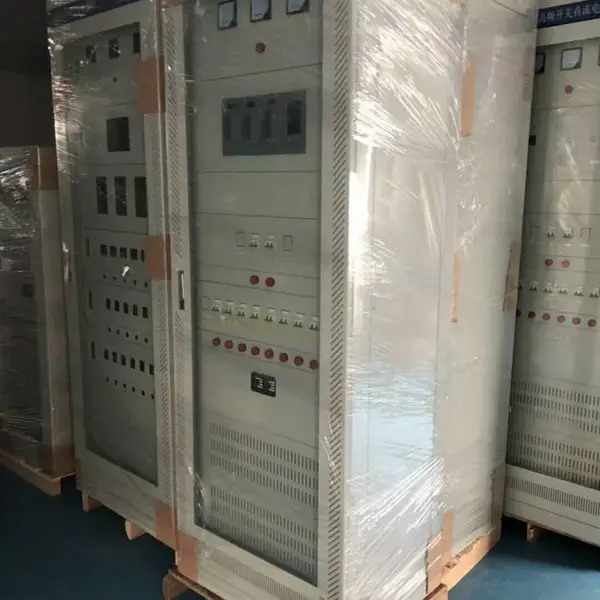

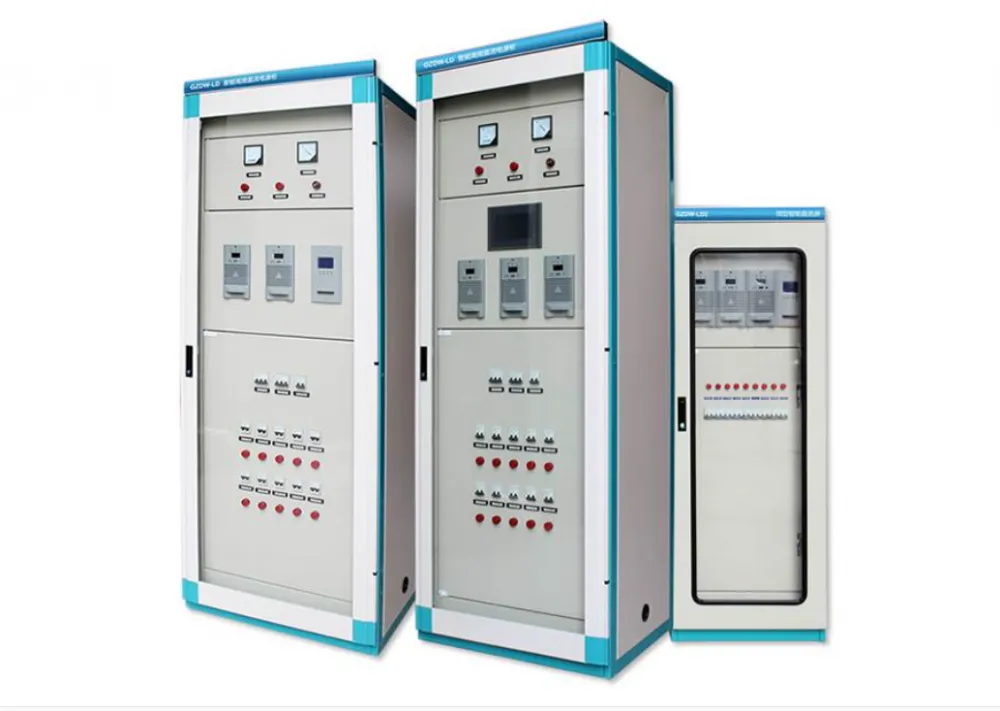

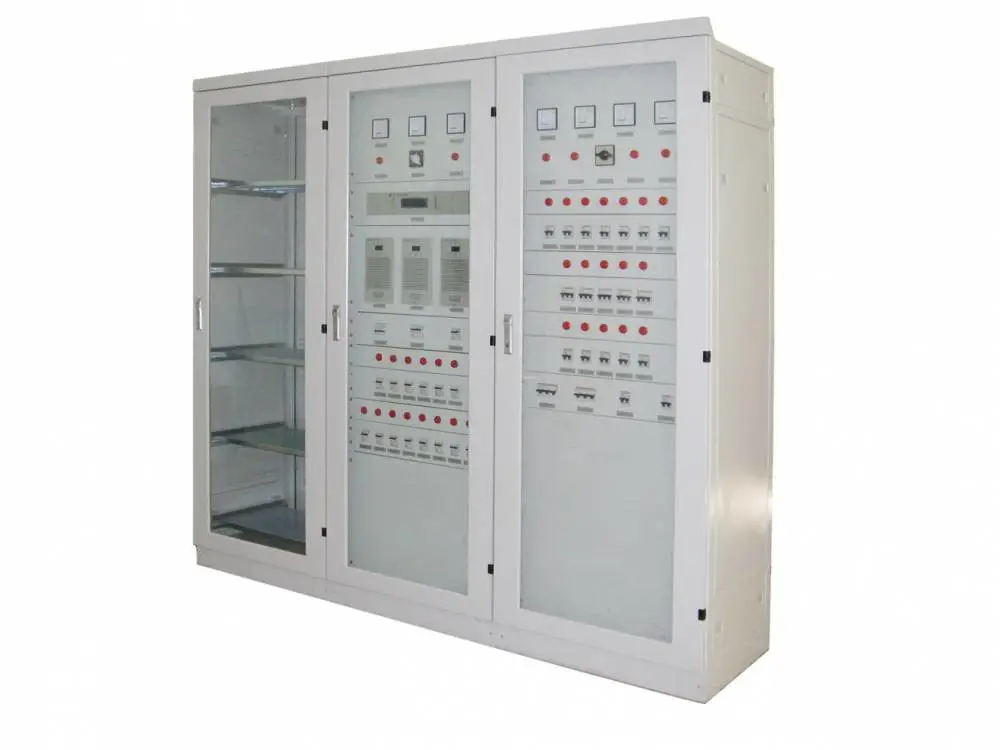

Gutor固特直流屏GZDW系列交直流一体化电源直流屏-GZDW-6***H-DC220V-经济款

所属分类：直流电源屏

产品简介：

-E2监控系统和壁挂模块组成壁挂芯系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池构成一体化柜体、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯规约选择。

系统特点

■适合构成40AH/220V、6***H/110V、100AH/48V以下系统；

■模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；

■至多可安装3个QN系列风冷高频整流充电模块；

■降压单元具有自动硅链降压功能，上限电流2A/DC220、4A/DC110V、***/DC48V，冲击电流30A/0.5S；

■***采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；

■监控单元具有对电池自动管理的功能；

■提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；

■***实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；

■配电单元提供2路交流输入（可选择一路PT100供电）、1路电池输入；

系统技术参数

■交流输入电压：220V-15% 20% PT供电电压：100V±10%

■电网频率：50Hz±10% ■功率因数：≥0.85

■输出电压范围：40V-60V连续可调（对于48V系统） 90V-140V连续可调（对于110V系统）

180V-280V连续可调（对于220V系统）

■稳压精度：≤±0.5% ■稳流精度：≤±0.5%

■纹波系数：≤±0.1% ■均流度：≤5%

■效率：≥90% ■可闻噪音：≤55dB

■输出过压保护：280V±2V（220V），140V±2V（110V），60V±2V（48V）

■人机界面：128×64点阵LCD汉字菜单显示，按键操作

■通讯接口：支持RS232/RS485两种通讯接口， 运行软件已包括CDT451-91和MODBUS两种通讯规约,用户可在现场根据需要自行选择定义

■柜体尺寸：800×600×2260或800×600×2360

系统方案选择

使用环境

高度: 不超过2000m；

环境温度: -10℃~ 40℃；

相对湿度: ≤90%(25℃)；

地震烈度: 不超过8度；

设备限在室内工作，且通风良好；

室内应无腐蚀金属和破坏绝缘的有害气体；

安装垂直倾斜度: 不超过5°；

微抗噪声: 1000V 1μs脉冲1分钟；

无强电磁场干扰与剧烈振动。

固特GZDW220V/100AH的参数设计合理，额定电压为220V，容量为100AH。，该直流电源屏配备了过流保护、过压保护和短路保护等多重保护功能，***了设备在运行过程中的***性。工作温度范围为-10℃到50℃，适应各种环境。另外，外观尺寸可以根据客户需求进行定制，满足不同场所的安装需求。

适用领域:

通信基站

应急电源

工业控制

健康设备

电力系统

由于稳定可靠的性能和广泛适用的参数，固特GZDW220V/100AH适用于各个领域的电源供应需求。无论是通信基站、应急电源还是工业控制、健康设备以及电力系统等，该直流电源屏都能够满足各个领域的需求，确保设备正常运行。
