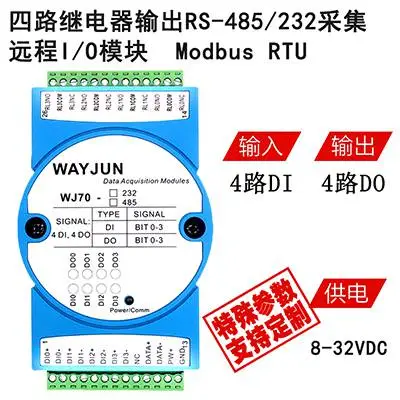

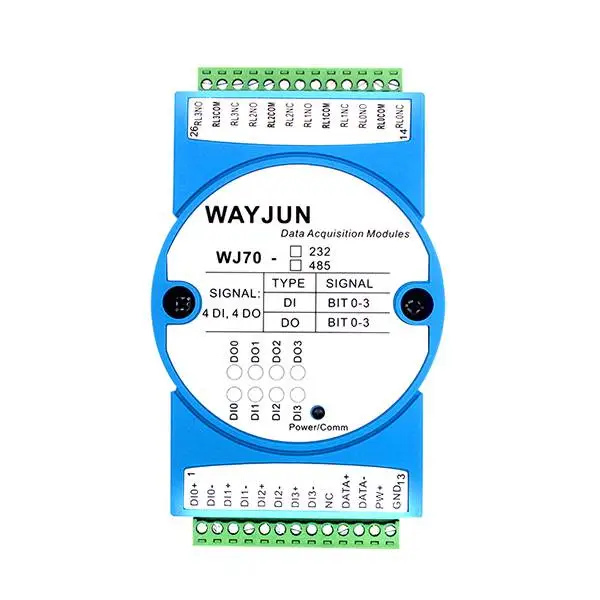

四路DI四路继电器输出，RS-485/232数据采集远程I/O模块 WJ70

 产品特点：

四路开关量输入，四路继电器输出

通过RS-485/232接口可以读取输入的电平状态

通过RS-485/232接口可以设定输出继电器状态

信号输入，输出及电源之间三隔离

四路输入互相隔离，四路输出也互相隔离

宽电源供电范围：8 ~ 32VDC

可靠性高，编程方便，易于应用

标准DIN35导轨安装，方便集中布线

用户可编程设置模块地址、波特率等

支持Modbus RTU 通讯协议，自动识别协议

低成本、小体积、模块化设计

外形尺寸：120 x 70 x 43mm

典型应用：

电平信号测量、监测和控制

RS-485远程I/O，数据采集

智能楼宇控制、安防工程等应用系统

RS-232/485总线工业自动化控制系统

工业现场信号隔离及长线传输

设备运行监测与控制

传感器信号的测量

工业现场数据的获取与记录

产品概述：

WJ70产品实现传感器和主机之间的信号采集与控制，用来检测开关量信号，或者控制设备运行。WJ70系列产品可应用在 RS-232/485总线工业自动化控制系统，开关量信号测量和控制，高低电平信号的测量与输出以及工业现场信号隔离及长线传输等等。

产品包括电源调理，开关量采集、继电器输出和RS-485串行通信。每个串口最多可接255只 WJ70系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

 WJ70系列产品是基于单片机的智能监测和控制系统，所有的用户设定的地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

WJ70系列产品按工业标准设计、制造，信号输入 / 输出之间不隔离，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

WJ70 远程I/O模块，可以用来测量四路开关量信号，并有四路继电器信号输出。

1、 开关量信号输入与输出

4路开关量信号输入，可接干接点和湿接点，详细请参考接线图部分；4路C型继电器信号输出，有常开与常闭接点。
