品牌:台凖 日本艾镭尼克斯 | 型号:CNCA45 | 最大加工速度:160mm/min |
售后服务:整机保修一年 | 适用行业:通用 | 工作台面尺寸:600*500 |
工作油糟尺寸:600*500 | 工作台行程(X*Y):450*350 | Z轴行程:350 |
最大切割厚度:400mm | 锥度:1 | 最大承重:100 |
主机重量:2500 | 主机装箱尺寸:1850*1950*2100 | 最大加工电流:50A |
最小电极消耗比:1 | 表面粗糙度:0.63um | 最大功耗:7 |
输入电压:380 | 控制箱重量:100 | 控制箱装箱尺寸:600*600*1800 |
电极丝直径范围:0.1-3.0 | 工作台承受重量:150 | 机床导轨:线轨 |
加工精度:高精度 | 控制系统:数控 | 走丝速度:160 |
最大切割斜度/工件厚度:400 |

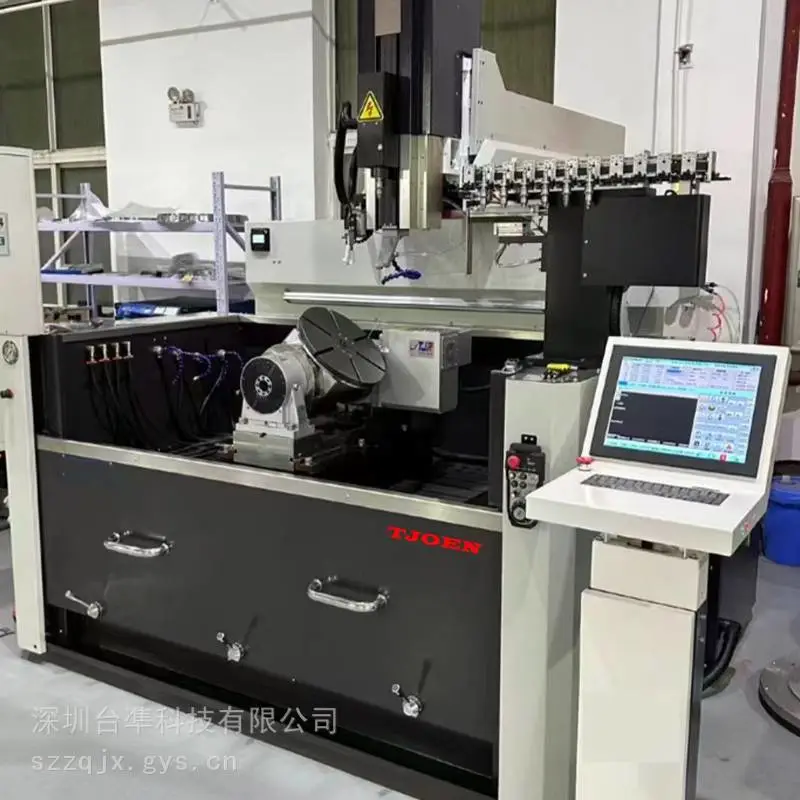

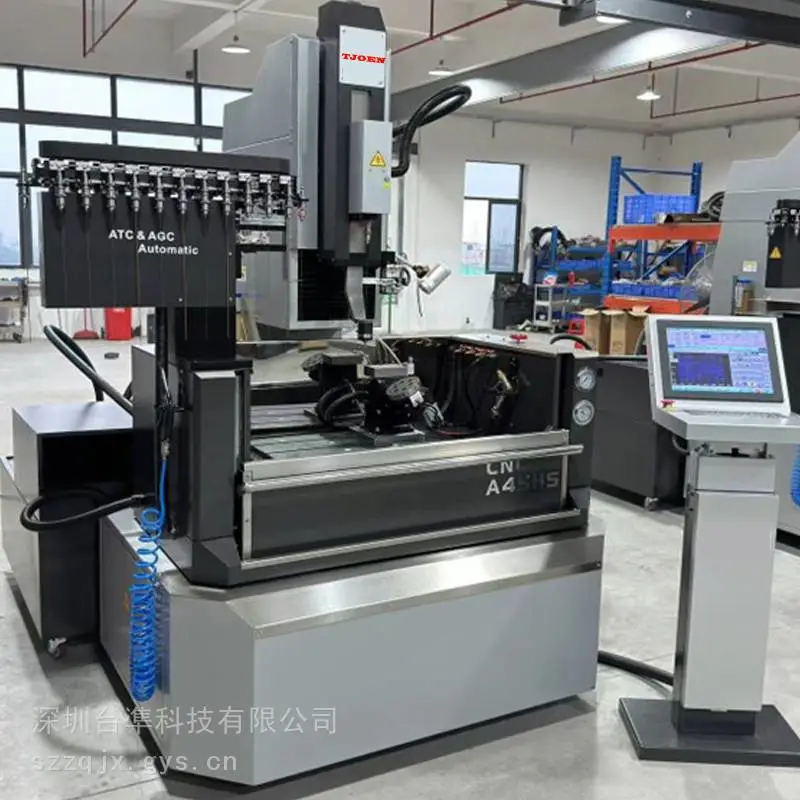

1. 设备名称:TJOEN台凖CNC A45六轴数控带刀库高速电火花穿孔机
2. 设备主要规格及参数
2.1 设备概况
该设备为六轴数控电火花穿孔机,可以高效的完成复杂位置的小孔成型,如火焰筒、护环、导叶上的斜孔加工。
该设备基本结构:采用铜管作为电极,由导向器导向,在电极与工件之间施加高效脉冲电源,加工中主轴带动电极在伺服系统控制下作伺服进给,在电极与工件之间产生脉冲高频放电,有控制地蚀除工件。加工中,高压水质工作液从电极的内孔中喷出,对加工区域实施强迫排屑冷却,***加工顺利进行。
该设备运行方式:机床上有六个坐标轴,X,Y,Z,W轴为四个直线坐标轴,A,B轴为两个旋转坐标轴,在数控系统的控制下同时协调运动进行电火花穿孔加工。可旋转摆动工作台放置在工作区域中。绕Y轴旋转的定义为A轴,绕Z轴旋转的定义为B轴。这样通过A轴与B轴的组合,固定在工作台上的工件除了底面之外,其余的五个面都可以由旋转主轴上下进给进行电火花穿孔加工。A轴和B轴最小分度值为0.001度,这样可以把工件细分成任意角度,加工出倾斜孔。
2.2设备技术参数
序号 | 项目 | 单位 | 技术指标 |
1 | 加工孔径范围 | mm | ?0.1- ?3 |
2 | 深径比 | - | 300:1 |
3 | 旋转主轴伺服行程(W 轴) | mm | 400 |
4 | 工作台摆动范围(A轴) | degree | -100°~ +100° |
5 | 工作台横向行程(X轴) | mm | 450 |
6 | 工作台纵向行程(Y轴) | mm | 350 |
7 | 立柱行程(Z轴) | mm | 300 |
8 | 工作台转动范围(B轴) | degree | 0-360 |
9 | 旋转主轴转速 | rpm | 0-2000 |
10 | 旋转摆动工作台直径 | mm | 120 |
10.1 | A轴倾斜90度时中心高度 | mm | 160 |
11 | 旋转摆动工作台承重 | kg | ≤20 |
12 | 设备加工速度 | mm/min | 5-120 |
13 | 重熔层厚度 | mm | ≤0.02 |
14 | A、B轴最小分辨率 | degree | 0.001 |
15 | X、Y、Z、W轴定位精度 | mm | ≤0.010 |
16 | B轴定位精度 | degree | ≤20″ |
17 | A轴定位精度 | degree | ≤20″ |
18 | X、Y、Z、W轴重复定位精度 | mm | ≤0.005 |
19 | B轴重复定位精度 | degree | ≤5″ |
20 | A轴重复定位精度 | degree | ≤5″ |
21 | ***表面加工粗糙度 | μm | ≤Ra1.0 |
22 | 去离子水处理系统容量 | L | ≥200 |
23 | 加工孔深 | mm | ≥200 |
