一、CK6136i数控车床执行的国标及制造商内控达到的主要精度指标

执行以下国家相关标准

1、JB/T 8324.1-96 《简式数控卧式车床  精度》 ；

2、JB/T 8324.2-96 《简式数控卧式车床  技术条件》 ；

3、GB 9061-2006 《金属切削机床通用技术条件》 ；

4、GB17421.1-1998《机床检验通则  第。1部分  几何精度检验》 ；

5、GB5226.1-2002 《机械电器设备 通用技术条件》 ；

 二、CK6136i数控车床的主要结构特点

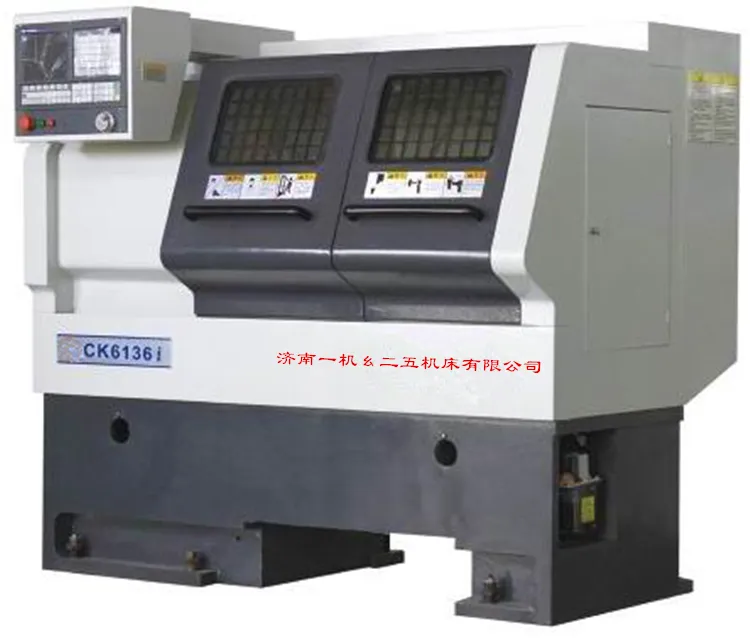

 CK6136i型数控车床是在我公司引进日本知名公司的普通卧式麦德360型高速精密车床基础上, 集我公司多年生产数控机床之经验，经数控化二次开发而成，是一种性能突出、质量稳定、适应性强、性价比吸引人的数控车床。

 该机床采用整体床座、全封闭防护，选配高精度主轴专用高速精密轴承，与国内其他厂家同类产品相比，具有刚性强、精度高、精度保持性好、加工工件尺寸一致性好等特点，已大量应用到航空航天、汽车及汽车零部件、工程机械和其他机械制造行业。其内控精度指标远超一般国标要求，是国内同等配置价位中精度比较突出的！

该机床具体结构特点有：

 ◆整体式床座、高刚性床身：采用卧式平床身结构，整体式床座，后排屑；床身为“L”型布局，主轴箱结合面加宽，导轨经过超音频淬火。整体结构具有刚性强、使用寿命长等特点。 床身床座简图

◆精密的主轴设计：4KW单主轴无级变速，主轴箱加宽设计，接触面积增大，主轴轴承采用进口P5级（或国产P4级）高精度主轴专用高速精密NN30系列双列短圆柱滚子轴承和70系列向心球轴承组合配对，具有刚性强、温升低、精度高、使用寿命长、易维修等特点。

◆高精度、高刚性的进给轴：X、Z轴伺服电机与滚珠丝杠传动链短、噪音低、反向间隙小，并具 有伺服精度和响应速度高的特点。拖板、滑板与导轨的接触面贴有聚四氟乙烯导轨板，减少摩擦损耗，提高抗磨性和精度保持性。

◆ 优质的配套件：为切实保障主机的质量，主轴轴承、丝杠轴承、滚珠丝杠、三爪卡盘、电动刀架、润滑系统、照明系统、传动皮带、电气元件等均选用了国内外优质产品。

◆ 机床数控系统标准配置广数GSK980TDi（总线绝.对值） 用户也可以根据喜好，选配FANUC 0i Mate-T；西门子808D；凯恩帝KND1000Ti-A；华中等系统。

◆ 全封闭防护设计：机床采用全封闭防护，有效保护操作者安全，防止冷却液渗漏性能好，保持车间地面整洁，外型美观大方，操作简便。

 声明：本公司保留改进设计、变动参数之权利，恕不通知，以按合同交付的机床实物为准。
