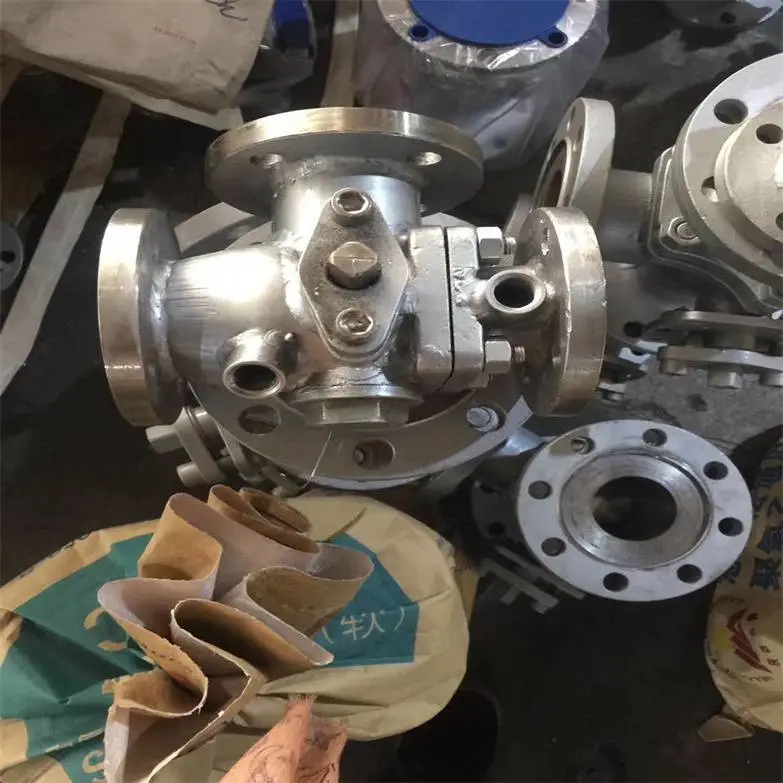

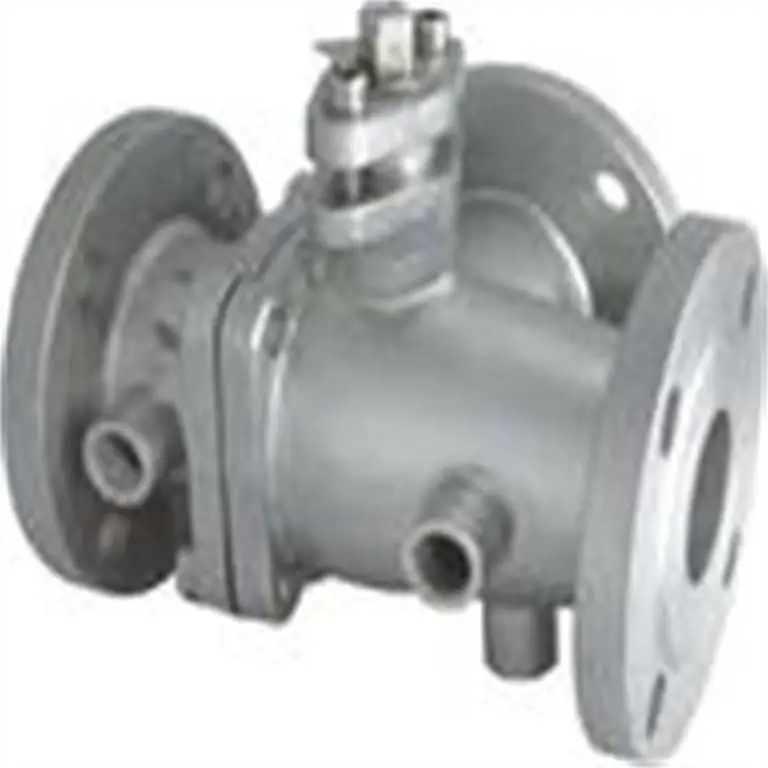

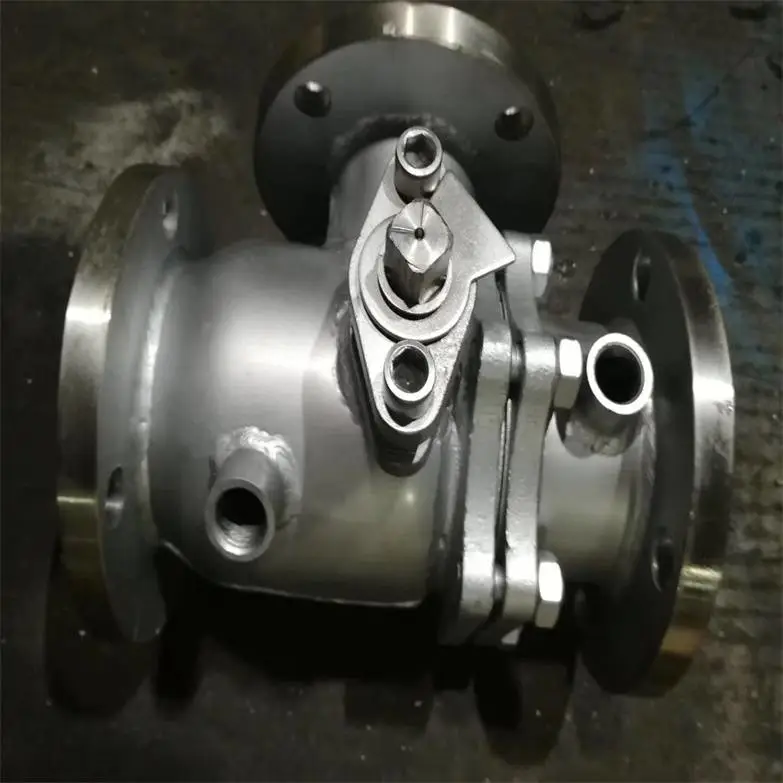

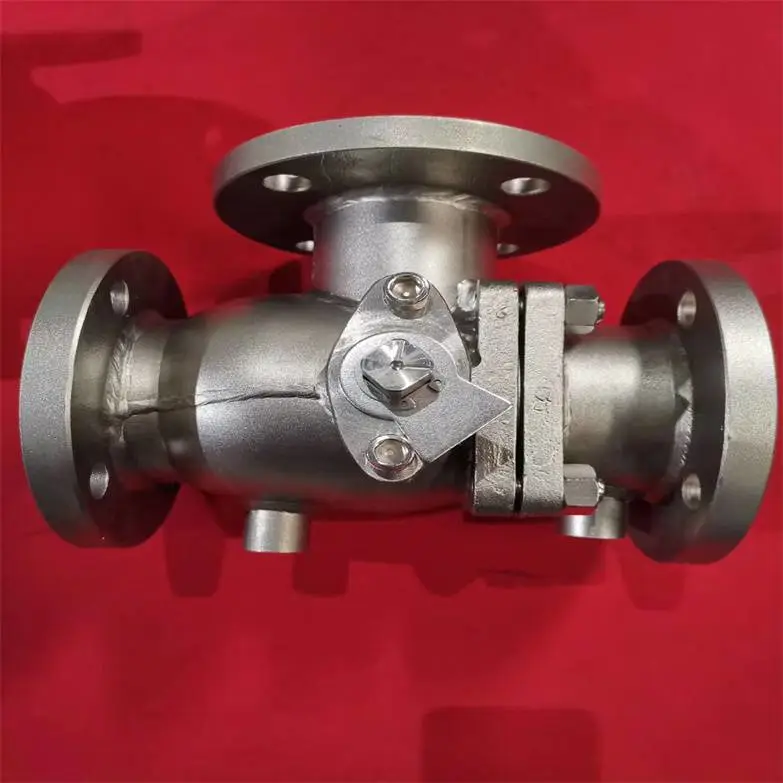

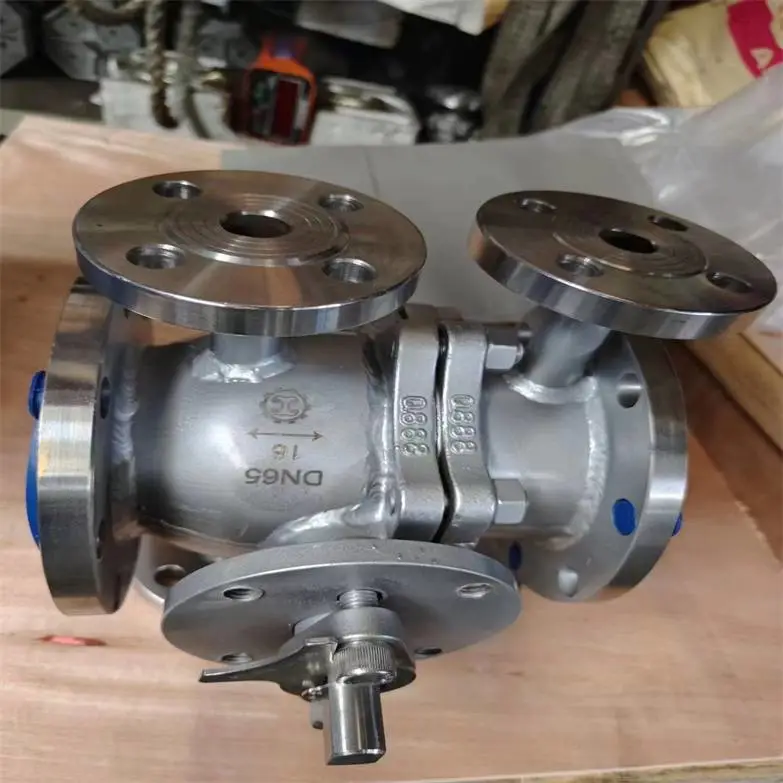

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀  T型气动保温夹套三通换向球阀 T型气动保温三通球阀产品说明

本实用新型涉及一种管道用三通球阀，尤其是一种T型三通四阀座阀门。目前，管道用的三通球阀都为阀芯为T型形状的阀芯，并且在阀芯T型通道的出口旁，增加阀座密封圈的形式，用来密封T型通道，但是由于，阀门需要长时间的承受高压作用，所以长时间的开合阀门会对阀座密封圈造成磨损，长久使用使得阀门的密封性减弱，造成漏液的情况发生。

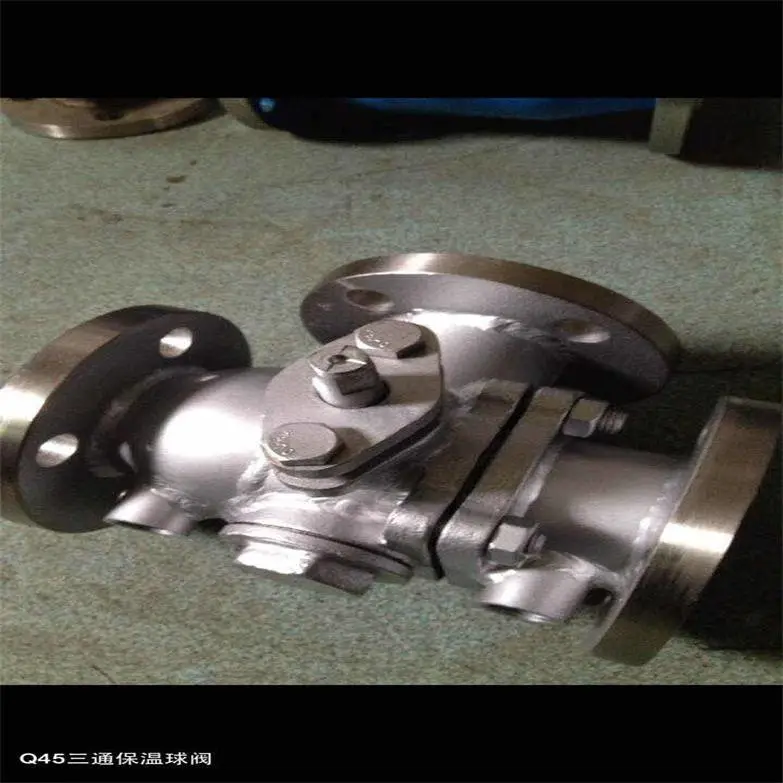

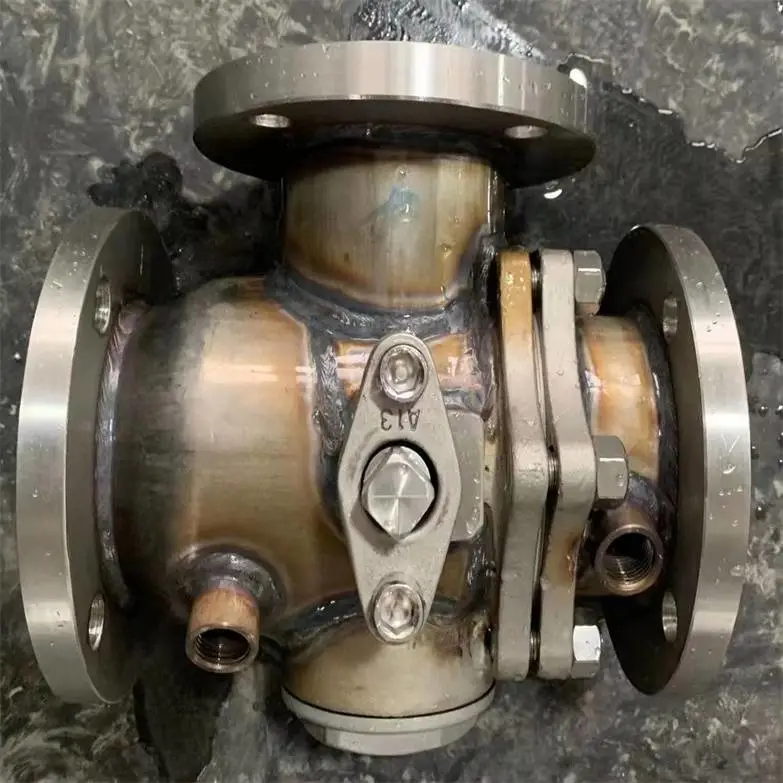

一种新型三通T型球阀，该新型三通T型球阀，由阀盖、阀杆、密封圈、六方堵组成，阀体是整体上装式结构、设计成T形状，内腔T型流道设有三个通口，阀座设有四面；密封圈为嵌入式结构，阀杆下端设计为扁方结构形状，球体上方设有扁凹槽，阀盖与阀体是螺纹连接，六方堵设有带外螺纹结构，六放堵安装在阀底并压紧密封圈；这种新型三通T型球阀，利用密封圈与球体配合的方式，起到球阀密封作用，但是，密封圈与球体长时间接触后，会有磨损的现象，不能够***密封性，需要经常的更换阀座和密封圈才可以，不仅浪费时间，而且更换成本高。保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

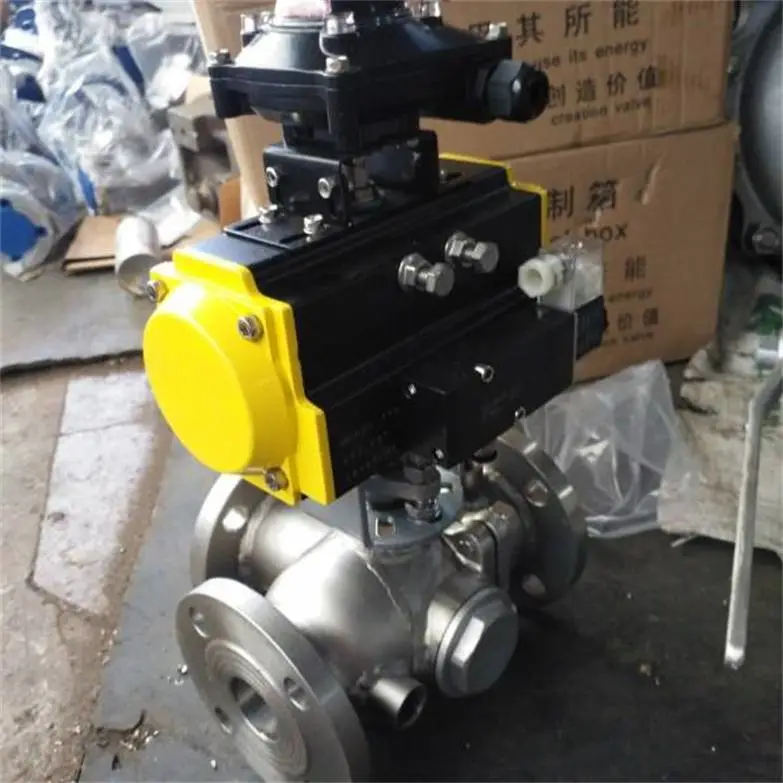

 BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀 T型气动保温夹套三通换向球阀

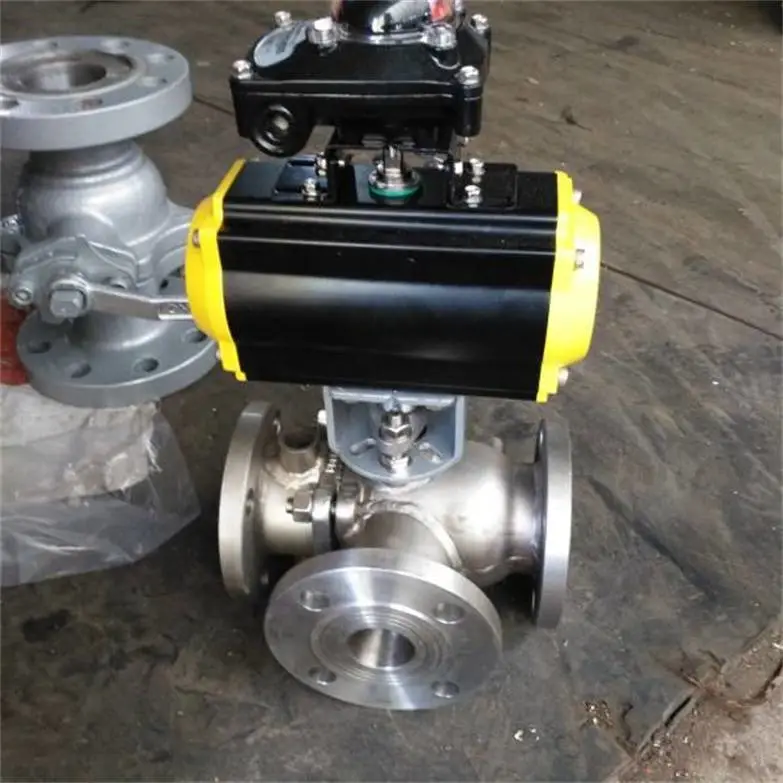

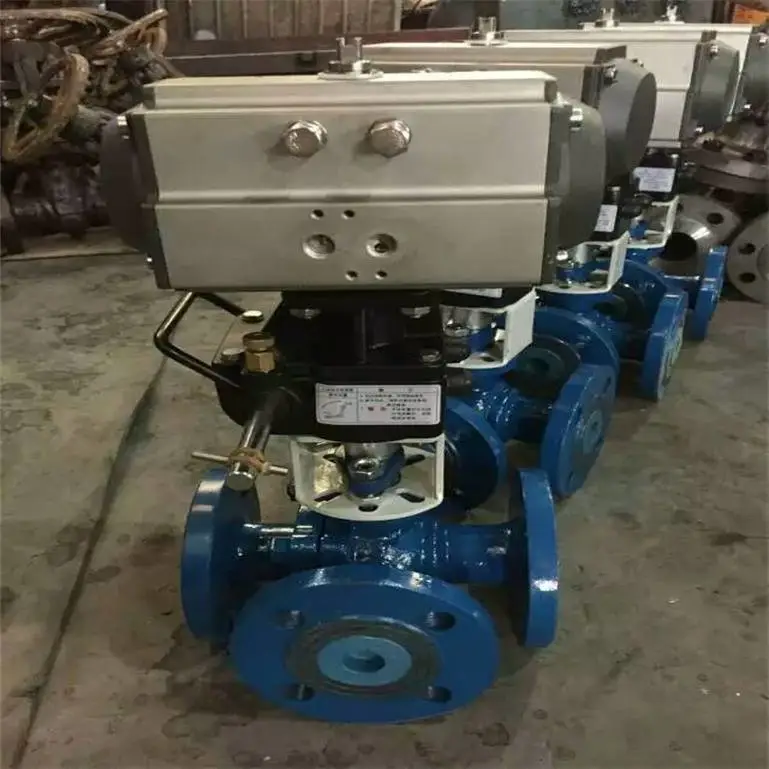

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

 气动球阀由阀体、阀芯和阀杆组成。阀芯与阀杆联动连接。本产品阀体上设有气缸。气缸活塞杆的位移与阀杆的滚动连杆相连。阀门的开启和关闭由气缸控制，这使其更加容易。气缸的运动可由外部电磁阀或手动阀控制，使阀门开关可以远程操作，更加方便。只有当气动执行机构和气源旋转90度且滚动扭矩较小时，气动球阀才能关闭严密。阀体完全相等的内腔为介质提供了一个小电阻和直流通道。一般认为，球阀适用于直接开启和关闭。球阀的主要特点是结构紧凑，操作维护方便。适用于水、溶剂、酸、天然气等一般工作介质，以及氧气、过氧化氢、甲烷、乙烯等工作条件较差的介质。球阀阀体可为整体式或组合式。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀

是由球体配备气动执行器，替代人工的新型产品，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。气动球阀如今已经替代了很多传统的手动产品，不仅节省了大量的人力物力，而且可同时对多台多项目进行控制。气动球阀的结构相对简单、维修方便、相对安全性高，选用***材料使用得当，使用寿命可达100万次。气动球阀的工作原理：   气动球阀球体是由旋塞阀转变而来的，它的球心为旋转90°的动作，球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，当执行器工作时，只需很小的转动力矩就能将阀门关紧严密，从而可达到快速截断切断的原理。    气动球阀主用应用在快速切断、分配和改变介质的流动管道中。气动球阀它启闭迅速、适合大小口径使用。采用V型球体可准确的调节介质流量。气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。另一种是V型球芯，它采用固定式结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。

气动球阀是一种配有气动执行机构的球阀。气动执行机构的执行速度相对较快。快速切换速度为0.05秒/次，因此通常也称为气动快速切断球阀。气动球阀通常配备各种附件，如电磁阀、气源处理三通、限位开关、定位器、控制箱等，以实现就地控制和远程集中控制。

 气动执行器上面的配件有：电磁阀、回信器（限位开关）、过滤器、放大器、快排阀、定位器、止回阀、等

 T型气动保温夹套三通换向球阀气动球阀选型需要考虑以下几个因素：

    1、使用介质

    气动球阀可用于各种介质，包括水、油、气、蒸汽、酸、碱、盐、泥浆等。但对于不同介质，应选用不同材质的阀体和密封件。例如，对于腐蚀性介质，应选用不锈钢或钛合金等材质的阀体；对于高温介质，应选用高温密封件。

    2、压力和温度

    气动球阀的压力和温度范围应与管道介质的压力和温度相匹配。过高的压力和温度会损坏阀门。

    3、口径

    气动球阀的口径应与管道口径相匹配。

    4、结构形式

    气动球阀按结构形式可分为浮动球阀和固定球阀。浮动球阀的球体在阀体内可以浮动，适用于低压和大口径的场合；固定球阀的球体固定在阀体内，适用于高压和小口径的场合。

    5、控制方式

    气动球阀的控制方式可分为开关型和调节型。开关型气动球阀用于介质的通断控制；调节型气动球阀用于介质流量的调节控制。

    6、其他因素

    在选型气动球阀时，还应考虑环境温度、湿度、腐蚀性等因素。

 T型气动保温夹套三通换向球阀气动球阀维护和保养指南

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀一、定期检查

为了确保气动球阀的正常运行，定期检查是***的。建议每月进行一次常规检查，检查内容包括：

1. 检查球阀的外观，确认无明显的磨损和腐蚀。

2. 检查气动执行器的运行情况，确认无异常声音或振动。

3. 检查阀门的密封性能，确认无泄漏现象。

4. 检查气源和气路系统，确认无堵塞或漏气现象。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀二、保持清洁

气动球阀的清洁度对其正常运行至关重要。要保持气动球阀及其周围环境的清洁，应做到：

1. 定期清理球阀表面的灰尘和污垢。

2. 保持球阀内部通道畅通，防止杂物堵塞。

3. 定期清洗气源和气路系统，防止杂质和污垢的积累。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀三、润滑

气动球阀的润滑对于其正常运行至关重要。应定期对球阀的轴承和密封件进行润滑，防止磨损和泄漏。润滑时应使用适当的润滑剂，并按照设备制造商的推荐进行操作。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀四、紧固

气动球阀的紧固对于其正常运行至关重要。应定期检查并紧固所有连接件，防止松动和脱落。紧固时应使用适当的工具和紧固件，并按照设备制造商的推荐进行操作。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀五、调整

气动球阀的调整对于其正常运行至关重要。应定期检查并调整阀门的开度和位置，确保其符合工艺要求。调整时应使用适当的工具和测量设备，并按照设备制造商的推荐进行操作。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀六、预防性维护

为了防止气动球阀出现故障，应进行预防性的维护和保养。建议每年进行一次全面的维护和保养，包括：

1. 清***动执行器和阀门的内部通道，更换损坏的密封件和轴承。

2. 对气源和气路系统进行全面的检查和维护，确保其正常运行。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀  T型气动保温夹套三通换向球阀产品特点
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀

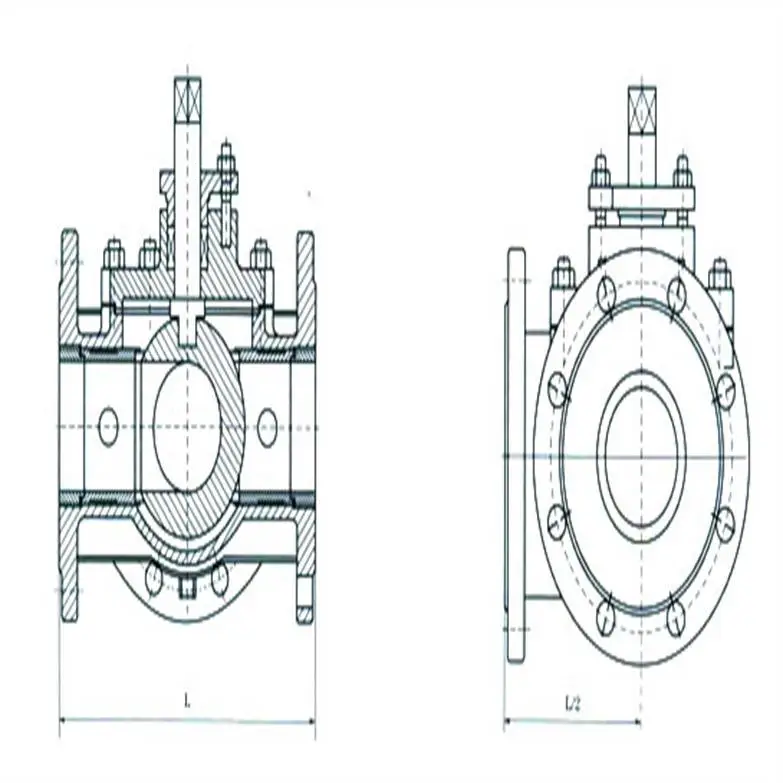

 T型气动保温夹套三通换向球阀 T型气动保温三通球阀外形尺寸

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀

性能参数

适用温度

-28-300℃

法兰尺寸

JB79-59、GB9113、SH3406、HG20592-2009、ANSI B16.5、JIS B2212

检验和试验

GB/T13927-89、JB/T9092-99

其余制造规范均按本厂标准

 BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀 T型气动保温夹套三通换向球阀零件材料及主要参数：


BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀气动三通球阀在进行装配的要求是很高，这样才能***后续工作的稳定进行，那么企业要如何对气动三通球阀进行***安装呢?
　　1.三通球阀装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
　　2.清洗剂应与三通球阀中的橡胶件、塑料件、金属件及工作介质等均相容。工作介质为燃气时，可用汽油清洗金属零件。非金属零件用纯净水或酒精清洗。
　　3.单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
　　4.清洗后需待被洗壁面清洗剂挥发后进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
　　5.使用润滑脂润滑。润滑脂应与三通球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221 润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂。
　　6.装配时应不允许有金属碎屑、纤维、油脂灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。

 BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀 T型气动保温夹套三通换向球阀气动三通球阀安装调试与保护：
气动三通球阀与阀门安装与否，直接影响执行器运用效果。合理安装是将执行器中心与阀杆有需要同轴进行，合理联接安装。执行器与阀门安装之前，应对阀门扭矩测定，不该超出执行器扭矩，为了习气阀门运用介质环境，阀座和密封圈应单调、洁净、装协作，气动三通球阀和阀门一起试验，对阀门加压至额外密封压力，执行器以气源压力为4-7kg/cm2,对气动三通球阀的两个进气口进行切换进气，查询气动阀门的打开和封闭情况，不该有中止、缓慢工作现象，应开关活络旋转、应要进行多次重复试验。

气动三通球阀为现场外表，应守时进行保护和保养。执行器气源应坚持单调、清洁，守时对执行器相应协作运用的空气过滤器进行放水、排污，以免进入电磁阀和执行器，影响正常工作。在正常工作情况下，应每六个月查验一次，每年检修一次　　所以说对气动三通球阀合理的进行装配，能******它的管道的作用，提供企业的生产效率。
本实用新型有益的效果是:本实用新型结构设计巧妙、合理，利用阀座、值得推广应用

BQ45PPL-16P气动保温夹套不锈钢三通T型换向球阀订货须知：

二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。 产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
