基本介绍

      诸城市璟煜真空设备有限公司位于富有历史底蕴的“舜帝故里”——山东省潍坊诸城市，是不锈钢真空波纹管和标准真空零组件的专业生产商。所生产的液压成型波纹管口径从 DN6 到 DN300，焊接波纹管DN4到DN600,广泛应用于各类真空应用设备，科研院校设备，真空镀膜工程，真空泵系列， 半导体、航空航天、食品、医药、石油化工、光伏太阳能设施等领域。

      波纹管通常分为成型波纹管和焊接波纹管两种，用在真空系统中的波纹管材质，一般选用SUS304或SUS316型号不锈钢。成型波纹管的制作工艺大概为口径稍微大一点儿的成型波纹管，首先将不锈钢板材卷成筒状，接口处焊接。将圆筒插入波纹管模具中，通过液压完成成型波纹管的制作。在真空系统中连接分子泵和机械泵的波纹管，多采用两端为NW(KF）、CF、LF(***)的标准法兰进行连接。焊接波纹管制作工艺为利用冲压成型的薄型中空膜片，利用精密焊接所制成高度可弯曲及伸缩的金属管，因其既有良好的密封性，又有优异的弹性，多应用在真空设备当中。其波纹管的两端除常规的NW(KF）、CF、LF(***)的标准法兰进行连接外亦可根据客户需求采用日标、欧标、美标及各类非标准件的接头法兰。

性能特点

 成型波纹管的优点是制作简单、成本低，较易弯曲，不易损坏。缺点是伸缩和柔韧性不足。弥补成型波纹管不足的是焊接波纹管。

焊接波纹管的优点是具有很高的伸缩性能与优异的补偿性能，其拉伸能达到130%甚至更高，压缩能达到70%-80%，使用寿命长，根据不同的工况选择不同的材料做高能达到数十万次至百万次的伸缩使用寿命。缺点是造价成本高，加工周期长。

总体上成型波纹管与焊接波纹管形成不同条件不同工况上的优势互补能力从而达到复杂条件工况的不同需求。

技术参数

真空接头法兰分类：

在真空系统中连接分子泵和机械泵的波纹管，多采用两端为NW(KF）、CF、LF(***)的标准法兰进行连接，亦可根据客户需求采用日标、欧标、美标及各类非标准件的接头法兰。

真空波纹管的组成形式：（1）：成型波纹管(304，316)。焊接波纹管(AM350、300系列不锈钢、718镍基合金。625镍基合金、哈氏-C、蒙乃尔镍铜合金）。不锈钢具有一定柔韧性；（2）编织网，304 不锈钢；（3）延长管，304

不锈钢；（4）法兰，304 不锈钢；

真空范围：

波纹管：≥10的3次方 Torr；

密封形式：

波纹管法兰接头，无氧铜密封；≧10的-12次方 Torr；橡胶密封：≧10的-10次方 Torr；

检测形式：

每个真空波纹管均在密封条件下通过氦质谱测试。

使用说明

 真空波纹管在运输使用过程中要***周围环境的整洁，安装过程中***各个密封部件的整洁，确保胶圈无破损划伤，无氧铜垫圈无形变等缺陷。对于螺栓连接要做到对角逐步依次锁紧，以避免缩紧用力不均造成的密封不牢固，松动等现象。

采购须知

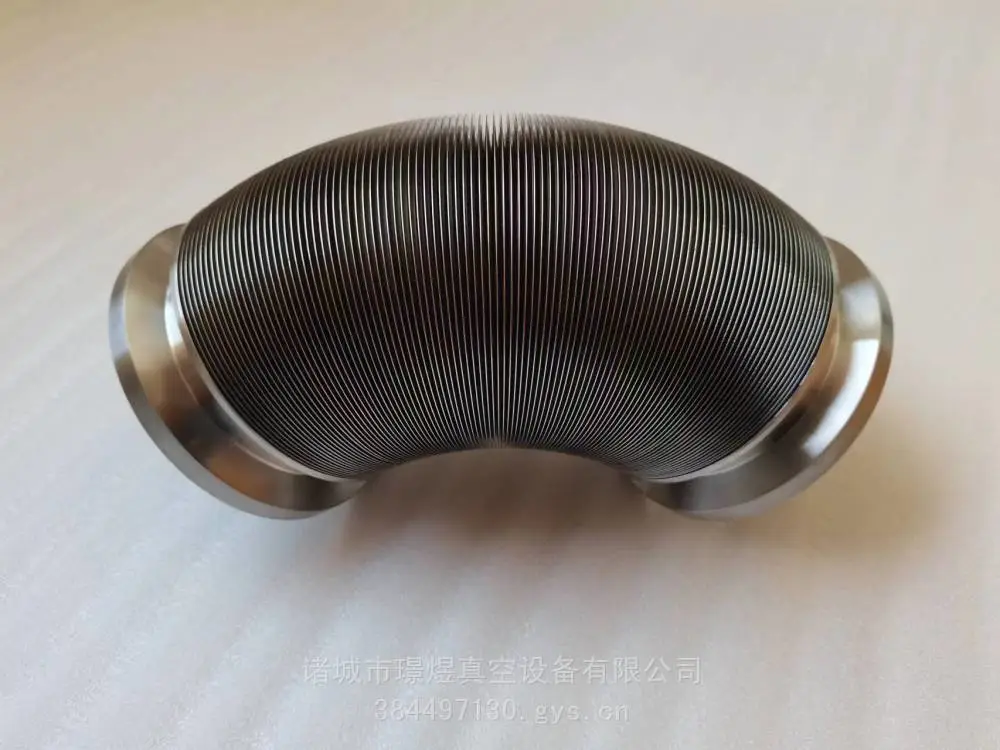

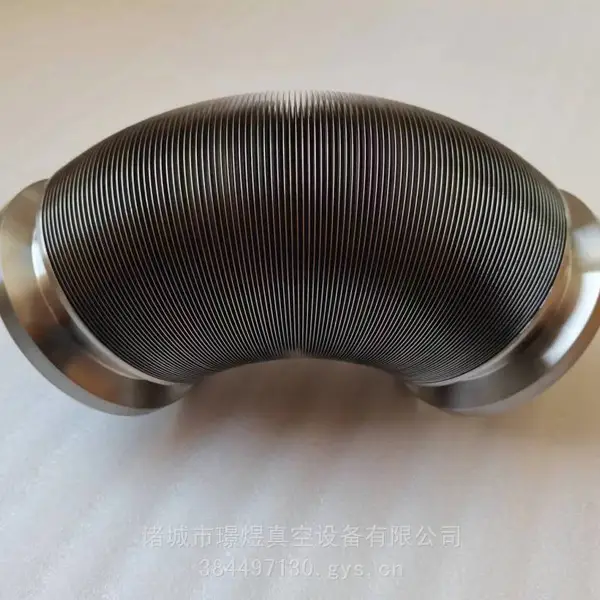

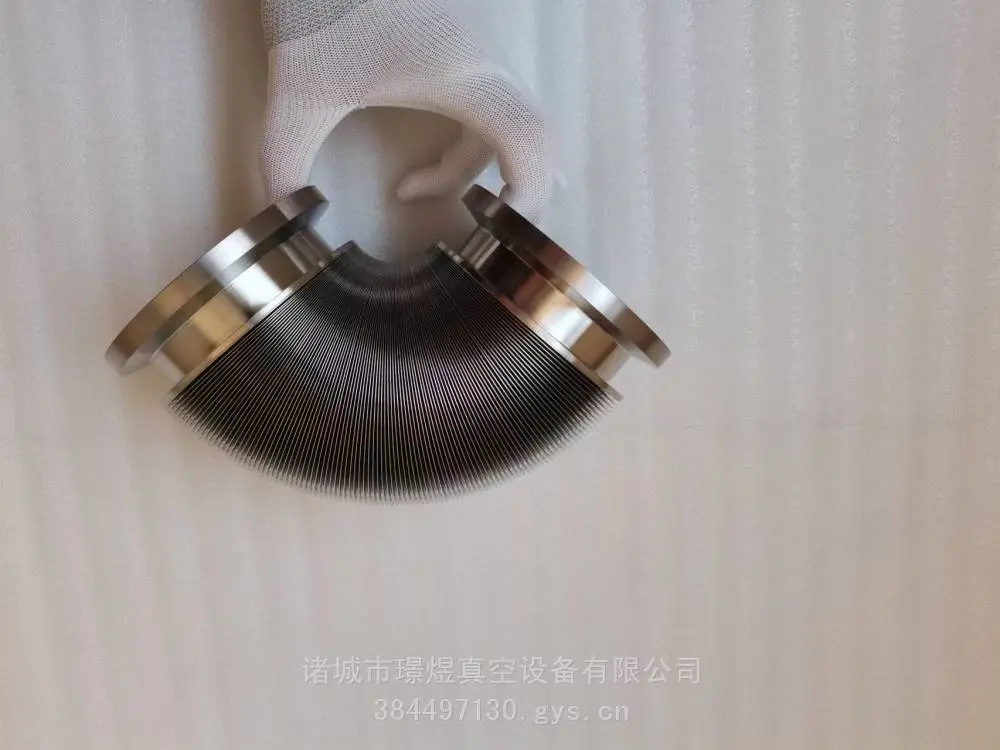

 本页信息为诸城市璟煜真空设备有限公司为您提供的"璟煜真空KF80焊接波纹管 真空设备KF系列碟片波纹管"产品信息，如您想了解更多关于"璟煜真空KF80焊接波纹管 真空设备KF系列碟片波纹管"价格、型号、厂家请联系厂家，或给厂家留言。
