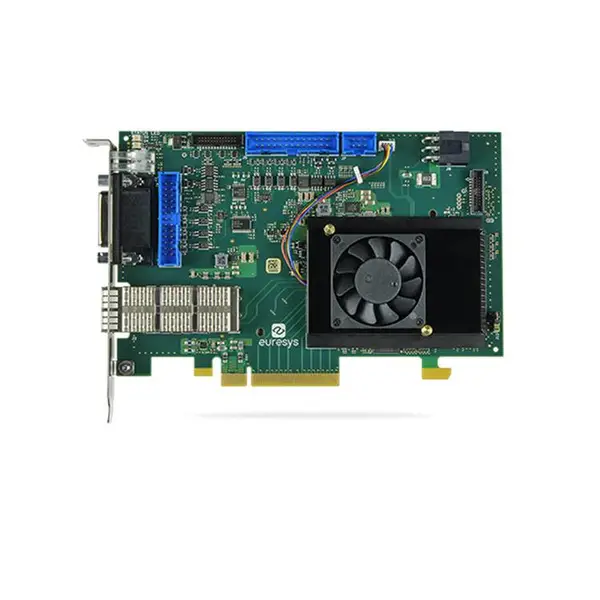

产品名称：EURESYS图像采集卡Coaxlink QSFP+

产品型号：Coaxlink QSFP+

产品介绍

CoaXPress-over-Fiber 是对现有 CoaXPress 规范进行的较少但却很重要的扩展，旨在支持光纤传输。

CoaXPress (CXP)是高带宽计算机视觉应用的实际标准。CoaXPress 2.0是该规范的新版本，它采用同轴铜缆的12.5 Gbps（千兆位每秒）链路。由于链路聚合在CoaXPress中很常见，因此四条CXP-12链路可以轻松实现5,000 MB/s (1,250 MB/s x 4)的带宽。CoaXPress规范由JIIA（日本工业成像协会）主持。

CoaXPress-over-Fiber 是 CoaXPress 2.0 规范的附加部分。它提供了一种通过标准以太网连接（包括光纤）运行未经修改的 CoaXPress 协议的方法。因此，CoaXPress-over-Fiber 虽然使用的是为以太网设计的标准电子设备、连接器和电缆，但所采用的协议既不是以太网，也不是 GigE Vision，而是 CoaXPress。

性能特点

l 1 个符合 40 Gbps 光学模块要求的 QSFP+ 端口

l 5,000 MB/s 相机带宽

l PCIe 3.0 (Gen 3) x8 总线：6,700 MB/s 总线带宽

l 特征丰富的 20 条数字 I/O 线

l 丰富的相机控制功能

l Memento 事件日志工具

l 兼容CustomLogic：您自己的FPGA逻辑

技术参数

产地：比利时

配置：标准配置文件、半长度、8通道PCI Express卡

冷却方式：空气冷却、风扇冷却散热器

安装：用于插入标准高度、8通道或更高的PCI Express卡插槽

主机总线

标准PCI：Express 3.0

有效负载大小：max.512字节

DMA：32位和64位

峰值传输带宽：7800 MB/s

有效（持续）传输带宽：6700 MB/s（取决于主机PC主板）

极性控制：是

电源输出：非隔离，+12V，1A，带电子保险丝保护

尺寸：PCB长X高：167.65毫米X 111.15毫米，6.6英寸X 4.38英寸

工作温度：0至+55°C/+32至+131°F

工作湿度：10至90%RH非冷凝

储存温度：-20至+70°C/-4至+158°F

储存湿度：10%-90%RH非冷凝

重量：176克，6.21盎司（不带收发器）

产品应用

电子制造业的机器视觉

—用于AOI、3D SPI、3D铅/球检测机的高速图像采集。

—高分辨率线扫描图像采集，用于平板显示器检测和太阳能电池检测

一般制造业的机器视觉

—用于检查机的高帧率图像采集

—表面检测机的线扫描图像采集

—用于纺织品检测的线扫描图像采集

印刷业的机器视觉

—用于印刷检查机的高速线扫描图像采集

视频采集和录制

—用于运动分析和记录的高帧速率视频采集

—科学研究，高光谱成像

军事与***

—通过长距离同轴线缆传输和采集高清视频

—机载 ISR

—用于机载监视或炮塔的相机转塔

—无人应用，车载视频采集，无人机遥控视频

监视、监控

—通过长距离同轴线缆传输和采集高清视频，进行交通监控、监视和控制

—用于铁路和公路运输、警用车辆的嵌入式安全系统
