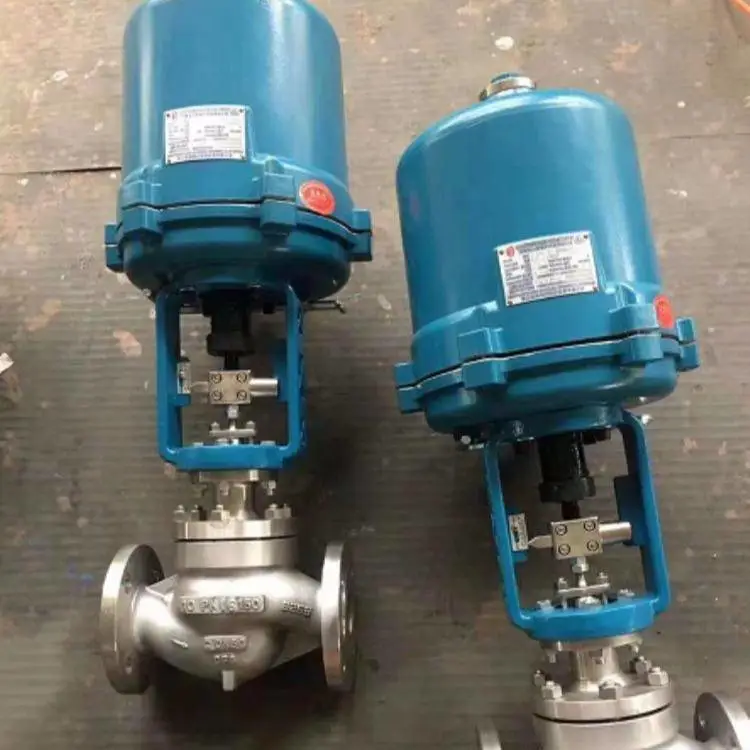

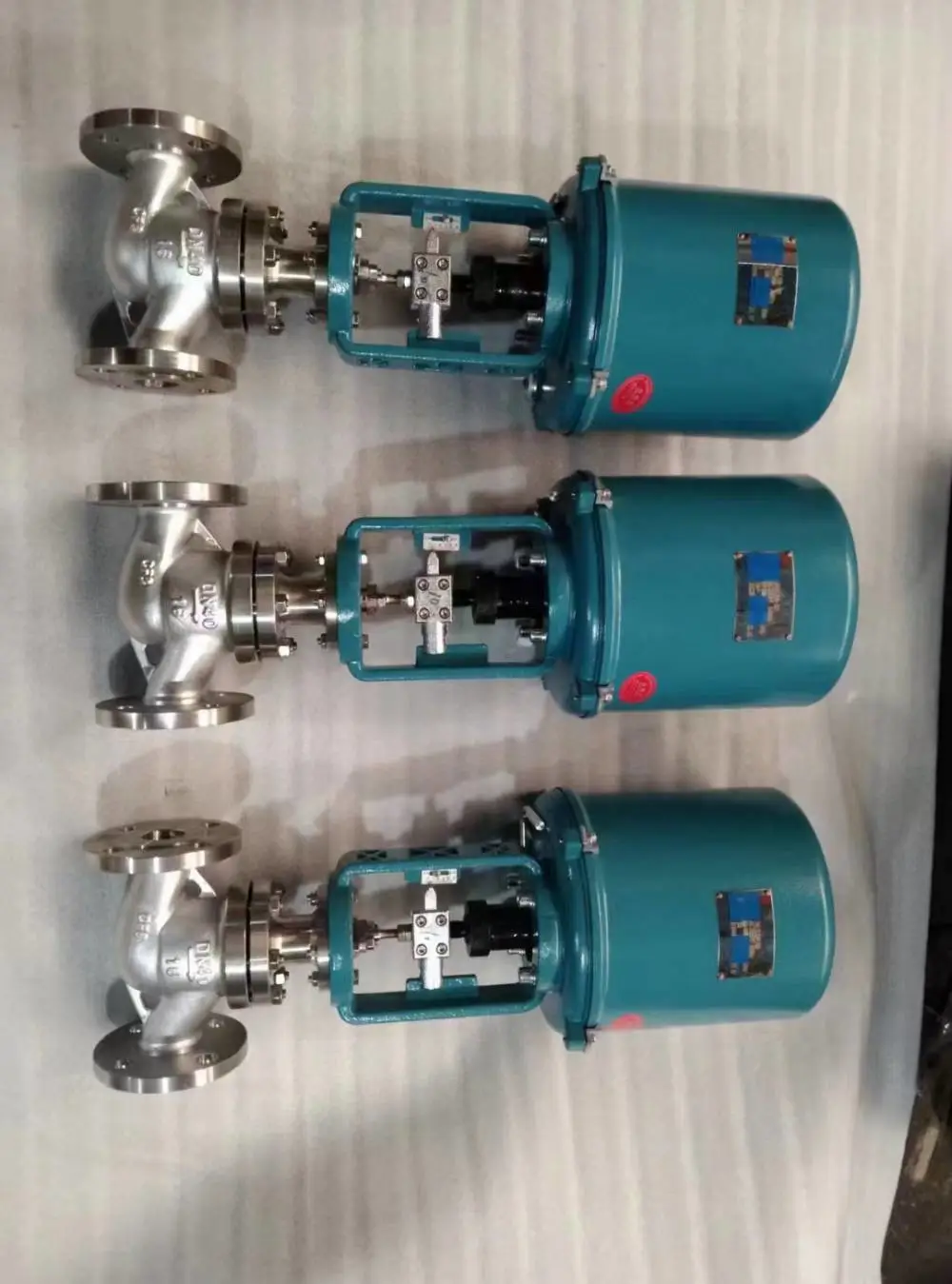

蒸汽流量电动调节阀是一种重要的工业控制设备，主要用于调节介质的流量、压力和液位。以下是关于电动调节阀的详细介绍：

• 自动控制。电动调节阀可以与机械式或电子式控制系统结合使用，实现自动化控制，满足复杂的自动化生产要求。

• 快速响应和***调节。电动调节阀的电动执行器具有快速响应的特点，可以在很短的时间内调整阀门的开度，实现对流体流量的快速调节。通过***的电动执行器控制，可以实现阀门开度的精细调节，使流量控制更加精准。

• 多种控制模式。电动调节阀可以根据不同的控制需求选择不同的控制模式。常见的控制模式包括位置反馈控制、比例控制和PID控制等。不同的控制模式可以实现不同的控制效果，满足不同的系统要求。

• 远程控制和监测。电动调节阀可以通过远程控制系统实现对阀门的远程控制和监测，提高了系统的可操作性和便利性。

电动调节阀广泛应用于工业生产和流程控制领域，为系统的稳定运行和流体流量的精密控制提供了重要保障。

工作原理

工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）

通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性

蒸汽流量电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有：线性特性，等***比特性及抛物线特性三种。

应用领域

电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装

电动调节阀***安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

电气原理

动作原理：电机电源220VAC 或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程

反馈：电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全闭。公共线）
