本发明属于机械领域，具体涉及一种气动球阀。气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和安全性。但是气动启动器与阀杆之间经常需要摩擦，而且由于长时间暴露在空气中，收到水汽影响会刮伤表面涂层，导致生锈，时间长了会影响整个操控系统。发明目的:本发明的目的在于针对现有技术的不足，提供一种气动球阀。气动阀门定位器与气动执行机构共同构成自控单元和各种调节阀连接经过调试安装后，组合成气动调节阀。气动阀门定位器用于各种工业自动化过程控制领域当中。

气动球阀是利用压缩空气作为动力源，通过气动执行器驱动阀门进行开关和调节的工业控制阀。它广泛应用于石油、化工、冶金、电力、轻工、纺织、造纸、医药、环保等领域，用于控制流体的流动。

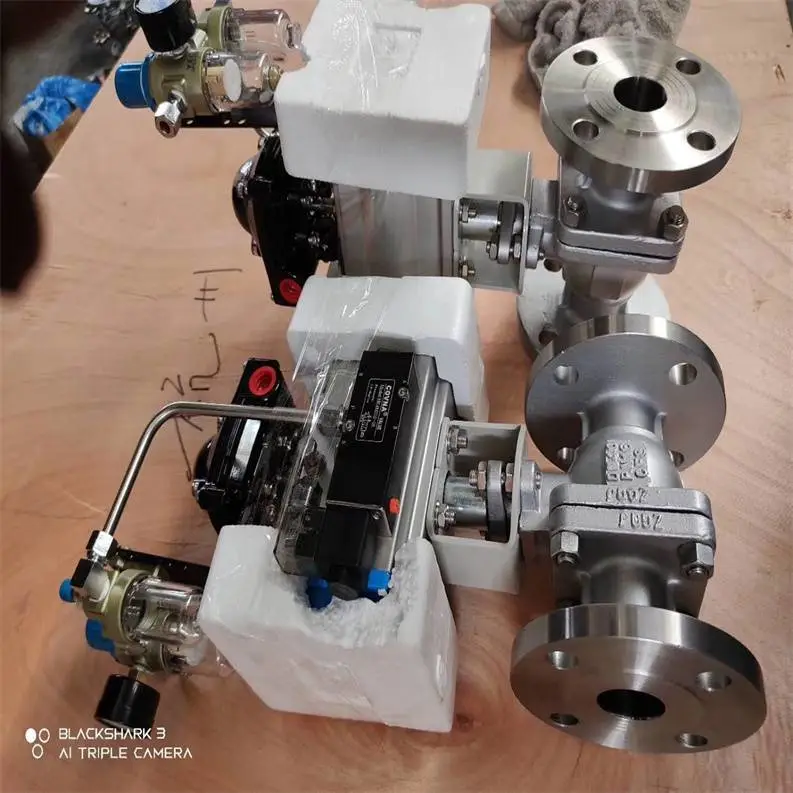

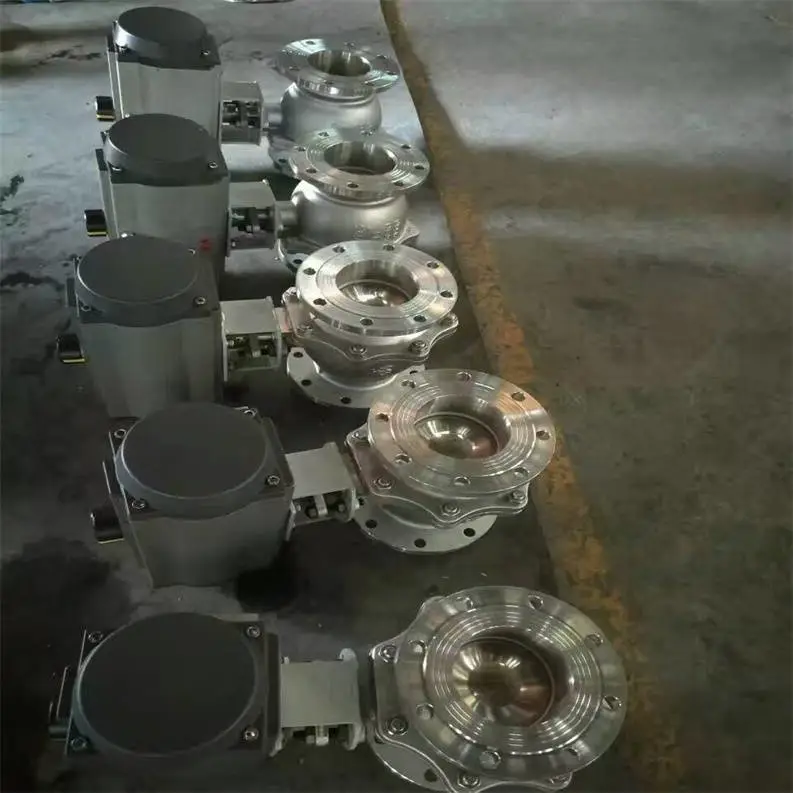

Q641F带定位器远程智能控制气动比例调节球阀 Q641F带定位器远程智能控制气动调节球阀

 气动球阀由阀体、阀芯和阀杆组成。阀芯与阀杆联动连接。本产品阀体上设有气缸。气缸活塞杆的位移与阀杆的滚动连杆相连。阀门的开启和关闭由气缸控制，这使其更加容易。气缸的运动可由外部电磁阀或手动阀控制，使阀门开关可以远程操作，更加方便。只有当气动执行机构和气源旋转90度且滚动扭矩较小时，气动球阀才能关闭严密。阀体完全相等的内腔为介质提供了一个小电阻和直流通道。一般认为，球阀适用于直接开启和关闭。球阀的主要特点是结构紧凑，操作维护方便。适用于水、溶剂、酸、天然气等一般工作介质，以及氧气、过氧化氢、甲烷、乙烯等工作条件较差的介质。球阀阀体可为整体式或组合式。

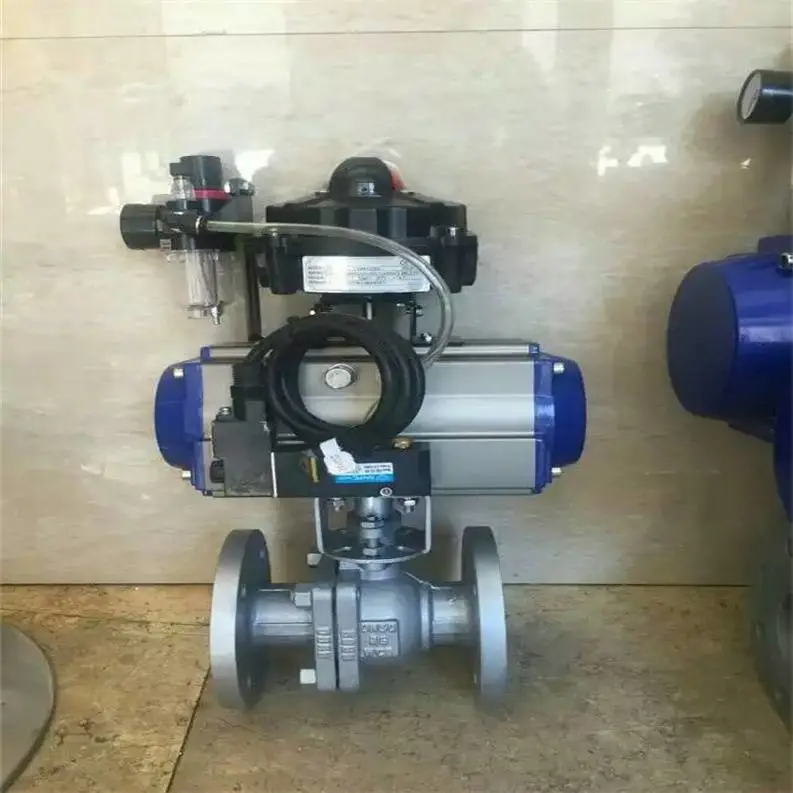

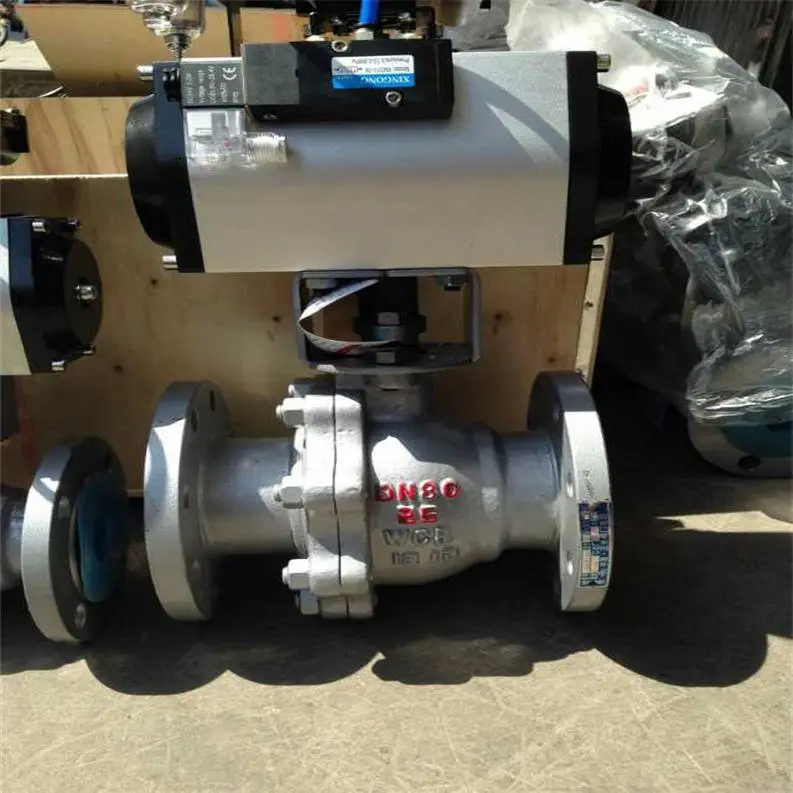

Q641F带定位器远程智能控制气动比例调节球阀

Q641F带定位器远程智能控制气动比例调节球阀 Q641F带定位器远程智能控制气动调节球阀

气动球阀是一种配有气动执行机构的球阀。气动执行机构的执行速度相对较快。快速切换速度为0.05秒/次，因此通常也称为气动快速切断球阀。气动球阀通常配备各种附件，如电磁阀、气源处理三通、限位开关、定位器、控制箱等，以实现就地控制和远程集中控制。

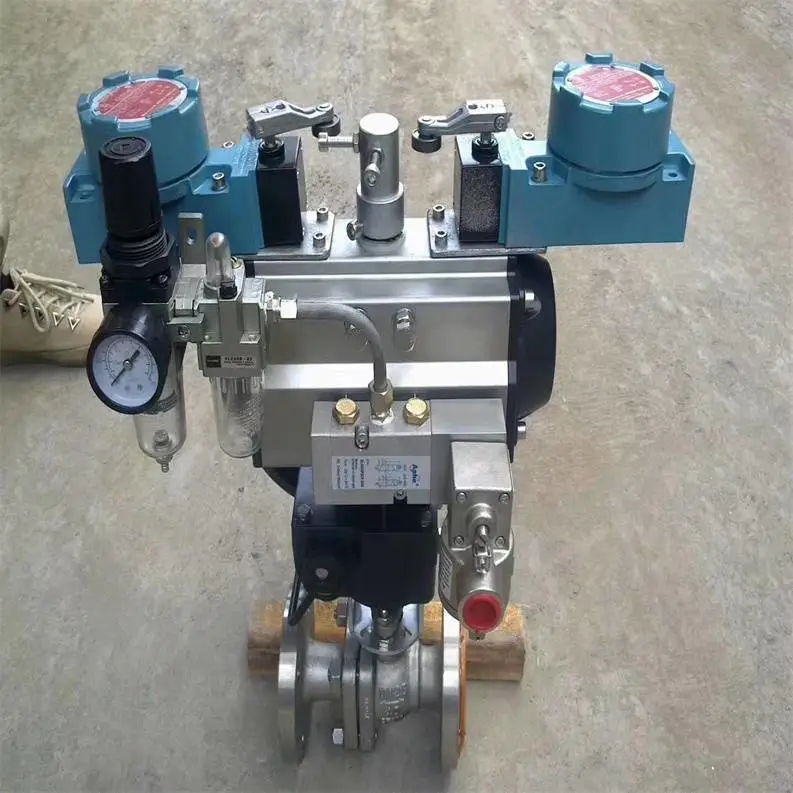

 气动执行器上面的配件有：电磁阀、回信器（限位开关）、过滤器、放大器、快排阀、定位器、止回阀、等

Q641F带定位器远程智能控制气动调节球阀气动球阀选型需要考虑以下几个因素：

    1、使用介质

    气动球阀可用于各种介质，包括水、油、气、蒸汽、酸、碱、盐、泥浆等。但对于不同介质，应选用不同材质的阀体和密封件。例如，对于腐蚀性介质，应选用不锈钢或钛合金等材质的阀体；对于高温介质，应选用高温密封件。

Q641F带定位器远程智能控制气动调节球阀气动球阀维护和保养指南

气动阀门定位器YT-1200是一种从控制器或控制系统中接受20~100KPa电流信号，并向气动执行机构输送空气来控制阀门开度的装置。是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～％的开启度。是一种从控制器或控制系统中4-20mA直流电信号，并向角行程气动执行机构输送空气来控制阀门开度的装置

Q641F带定位器远程智能控制气动调节球阀特点：

在5-200Hz范围内无共振现象

正向和反向，单作用和双作用之间可方便转换

对于小型执行机构，可通过缩小定位器的节流孔来防止振动

空气消耗量少，经济性好

不用更换零件就可以实现1/2范围内的分程控制

Q641F带定位器远程智能控制气动比例调节球阀产品特点

Q641F带定位器远程智能控制气动调节球阀气动阀门定位器工作原理

气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。 如图上图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。此时，一定的信号压力就与一定的阀门位置相对应。以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转 ，A向变成B向等，即可。

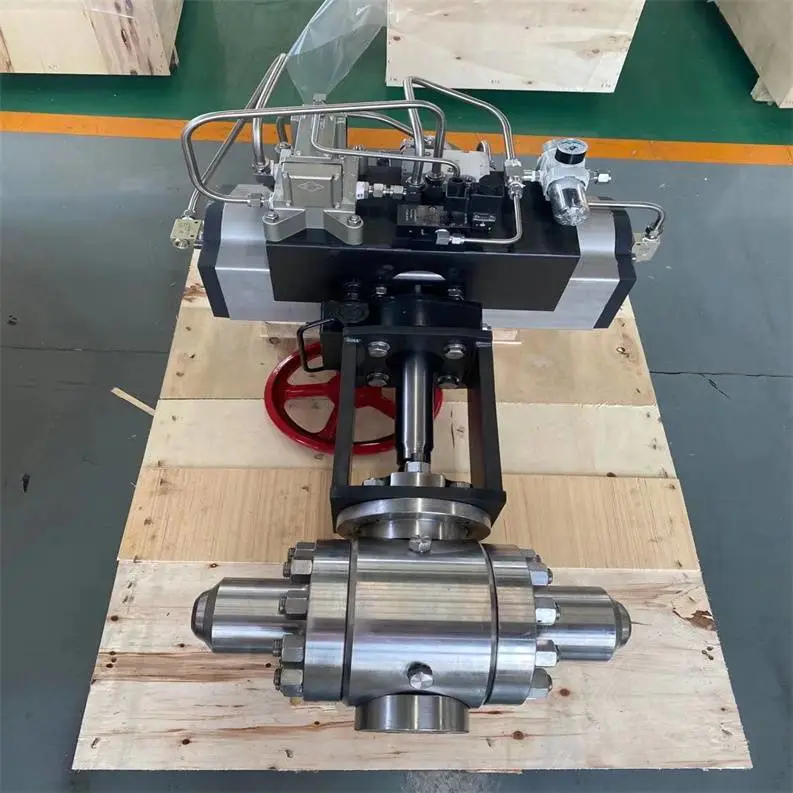

Q641F带定位器远程智能控制气动比例调节球阀

所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增加，输出压力则减少。 一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
其中，所述密封腔底部开有通孔，并通过气塞将其堵塞，方便在运行了一段时间后对其进行维修养护。定位器是一种从控制器或控制系统中受4～20mA直流电信号，并向气动执行机构输送空气信号来控制阀门位置的装置。其与气动调节阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型（弹簧复位型）和双作用型气动执行机构。由于YT-1000系列具有防爆结构，故能使用于爆炸危险场所。进一步的，所述气塞与密封腔之间设有一密封圈，进一步提高密封腔的密封性。

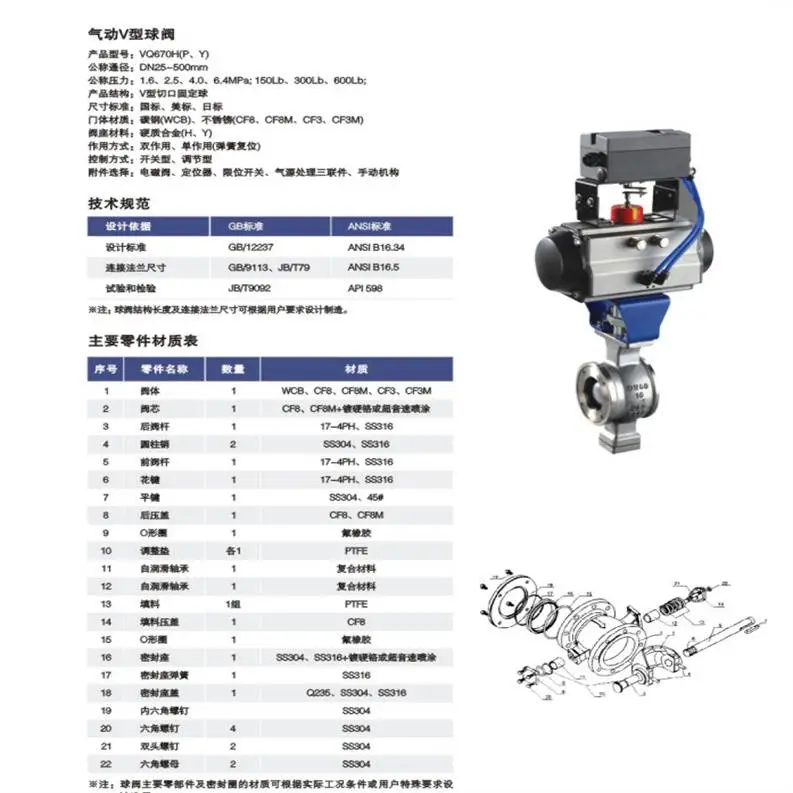

Q641F带定位器远程智能控制气动比例调节球阀 Q641F带定位器远程智能控制气动调节球阀技术参数

 Q641F带定位器远程智能控制气动比例调节球阀 二、Q641F带定位器远程智能控制气动调节球阀产品型号

Q641F带定位器远程智能控制气动调节球阀产品性能规范

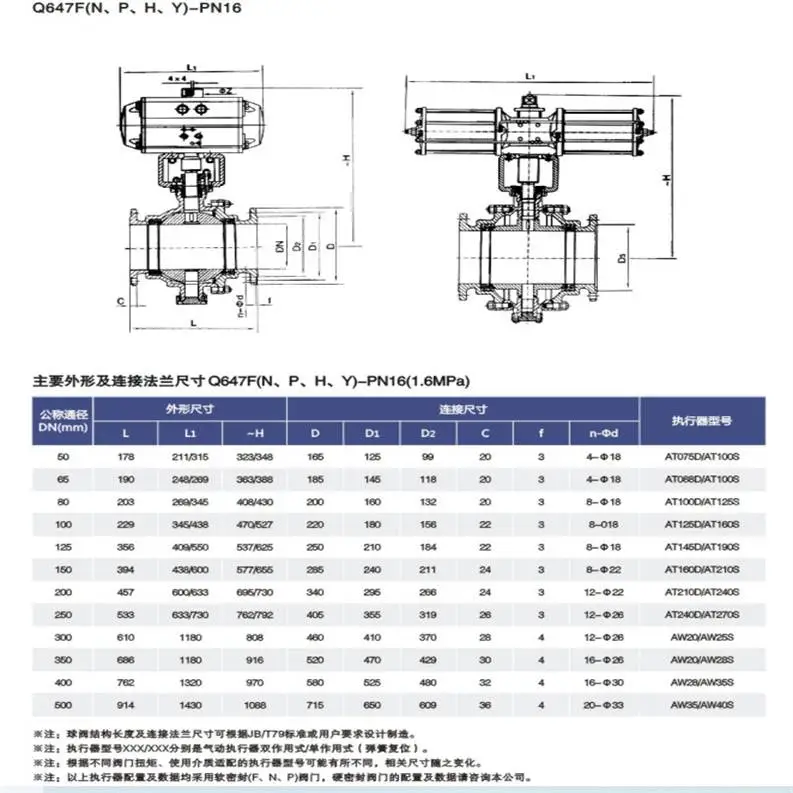

Q641F带定位器远程智能控制气动调节球阀YT带定位器气动球阀主要外形连接尺寸

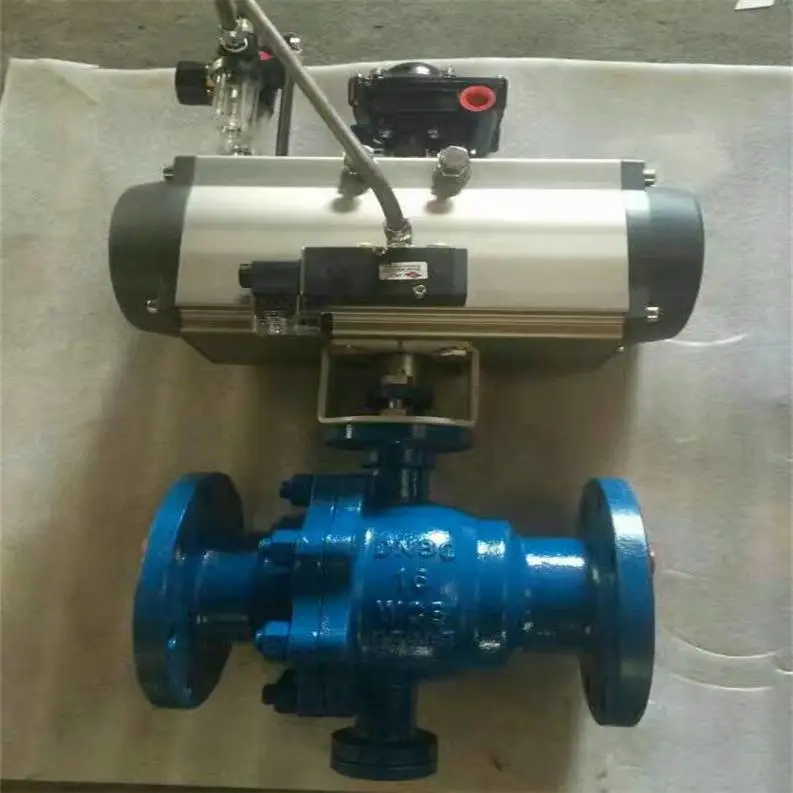

Q641F带定位器远程智能控制气动比例调节球阀

有益效果:本发明与传统技术相比，通过控制气动启动器与阀杆之间的摩擦，提高了阀杆的耐磨性，防止因其生锈而导致整个系统失控，而且易于保养，有效保障了生产安全。气动球阀在安装时因执行器上配套一系列的附件如：过滤减压阀、限位回讯器、电磁换向阀、压力表、快速放气阀、手动开关以及各种连接件；

  有的调节型的还配的有气动球阀定位控制器等，这样对安装要求就更为苛刻一些，稍有不慎就导致零部件擦碰、破损或者挤压变形，有些接头松动的话用活动扳手紧一紧倒也无碍，有些变形或者破损的就需要更换零部件了。

   如果是精密零件如气动球阀定位控制器因为碰撞出现移位或者连接杆变形可就不是更换一下零部件那么简单的了，这个时候就需要将整台气动球阀退回厂里换新后重新调试了。

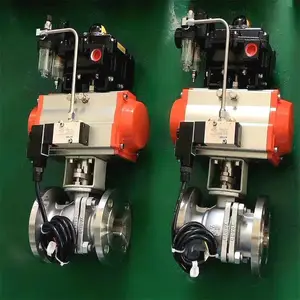

Q641F带定位器远程智能控制气动比例调节球阀

   鉴于此，气动气动球阀的安装就需要现场的技术指导和安装师傅们格外小心谨慎了。安装前，应将气动球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于气动元件部分。看是否歪斜、有无破损或者变形，因为运输途中，货物难免会出现跌落或者被其他货物挤压。
    然后就是清除阀内的杂物，正常情况下气动球阀外面套的有防尘袋，但是气动球阀在包装时候木箱里面难免会有一些如纸板、泡沫等减震填充物，如果落入要求高的像气动真空球阀中肯定会影响其正常运行的。
气动球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。对于气动球阀所连接的管路，一定要清扫干净。一定要清扫干净。一定要清扫干净。很多情况下安装施工现场都会忽略这个环节，请务必谨记。

   可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤气动球阀的密封面，其中大颗粒杂物(如焊渣)，还能堵死小气动球阀，使其失效。 安装气动螺纹球阀时，应将密封填料(线麻加铝油或聚四氟乙烯生料带或者密封胶之类的)，包在管子螺纹上，不要弄到气动球阀里，以免阀内存积，影响介质流通。

安装气动法兰球阀时，要注意对称均匀地把紧螺栓。气动球阀法兰与管子法兰必须平行，间隙合理，以免气动球阀产生过大压力，甚至开裂。对于脆性材料和强度不高的塑料类的气动球阀，尤其要注意。
有些气动球阀还须有外部保护，这就是保温和保冷。保温层内有时还要加拌热蒸汽管线。什么样的气动球阀应该保温或保冷，要根据生产要求而定。

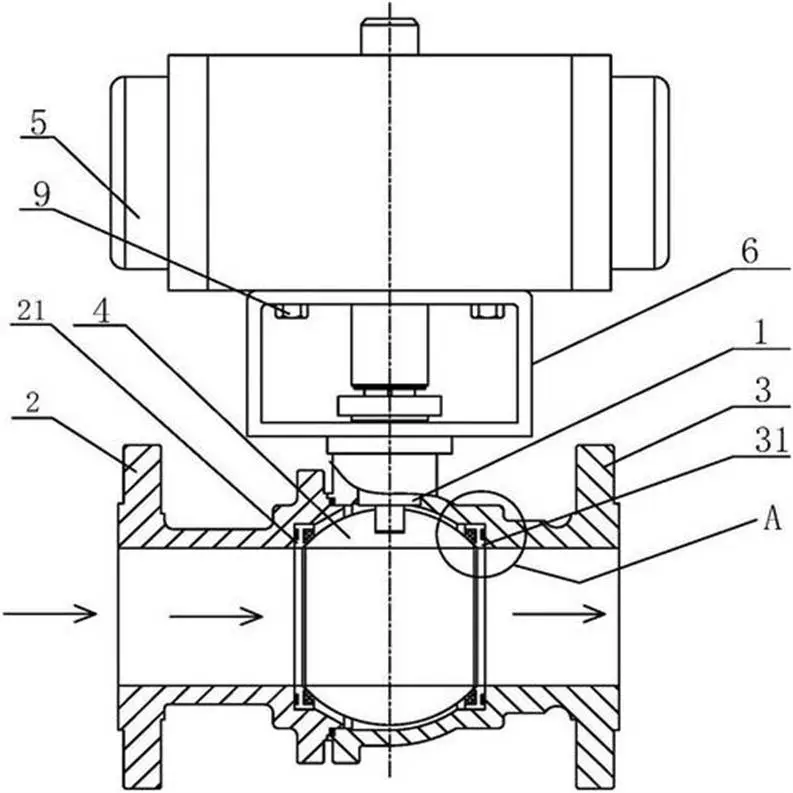

Q641F带定位器远程智能控制气动比例调节球阀有些气动球阀装在露天环境下，受风吹日晒以及昼夜温差影响较大，特别是对一些精度比较高的气动元件的使用寿命有很大的影响，建议添加保护罩装置。本发明公开了一种气动球阀，包括阀体、阀杆和气动执行器，阀体通过阀杆连接气动执行器，所述阀杆与气动执行器连接处设有密封腔。本发明与传统技术相比，通过控制气动启动器与阀杆之间的摩擦，提高了阀杆的耐磨性，防止因其生锈而导致整个系统失控，而且易于保养，有效保障了生产安全。气动执行器（GT/AT/AW系列）组成，气动执行器分为双作用型气动执行器和单作用型气动执行器，可通过电磁阀控制，实现球阀开关动作。气动球阀可实现智能化控制，快速开启或关闭管路，能***对管网进行控制和管理。

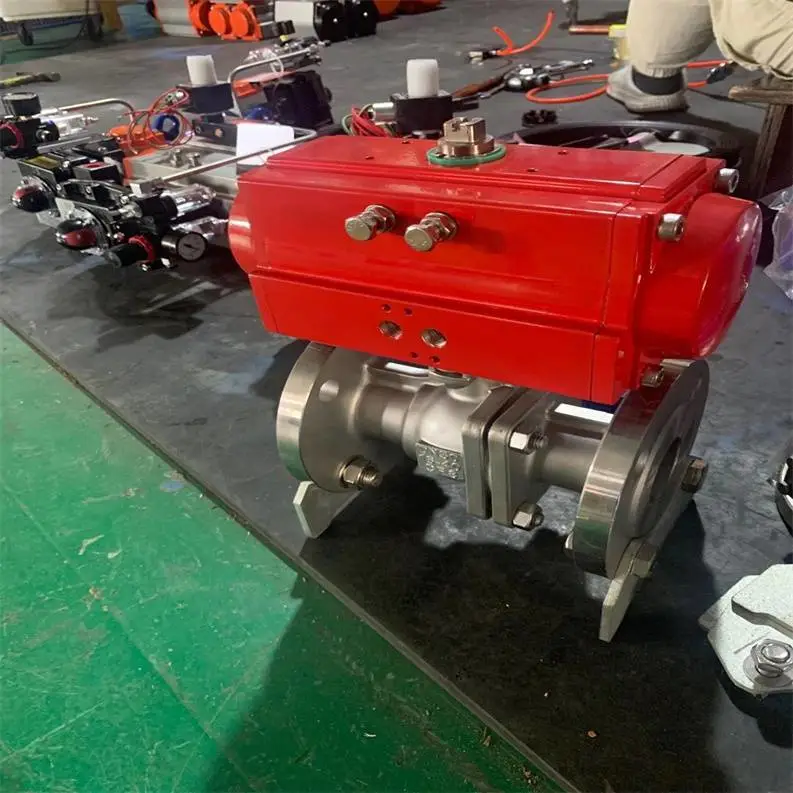

Q641F带定位器远程智能控制气动比例调节球阀订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属球阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
