***部分  网络时间同步显示系统概述:

地铁、医院、学校网络时间同步显示系统是由高精度GPS(北斗)网络母钟、高品质,高稳定性系统网络子钟、智能化控制设备及其它配套设备组成的计时和时钟显示系统,其作用是为***地铁、校园或医院网络提供标准统一的时间服务.

安徽京准电钟电子科技有限公司的GPS(北斗)网络时间同步显示系统是我公司独立研发,拥有自主知识产权的,根据多年行业经验,严格按照弱电时钟系统使用习惯设计的计时同步显示系统.

本系统能够采集来自于GPS的标准时间信号，经中心网络母钟处理后发

至系统的各个部分，实现无累积误差运行。

2.2可靠性高

    本系统对中心网络母钟的关键部位采用双重热备份，当主单元发生故障时，能够自动切换到备用单元，实现主备之间的自动转换。

2.3便于扩容

系统采用分布式结构，便于用户按照自己的需要进行配置和扩容。

2.4操作简单

系统采用了人性化的设计，使界面整洁、直观，更由于单片机技术的引进与完善，使得系统的自动化程度很高，操作极为简单。

2.5维护方便

本系统采用了目前国际上流行的模块化设计，实现点对点监控、自动报警功能，采用标准元器件，使相同规格的设备与部件之间具有可互换性，维护极为方便。

第三部分  网络时间同步显示系统组成:

GPS接收天线:室外安装,用于接收GPS卫星信号并通过专用电缆将接收到的信号传输给GPS网络母钟.三防设计.配有专用传输电缆,通信距离过长时可加装GPS信号放大器.

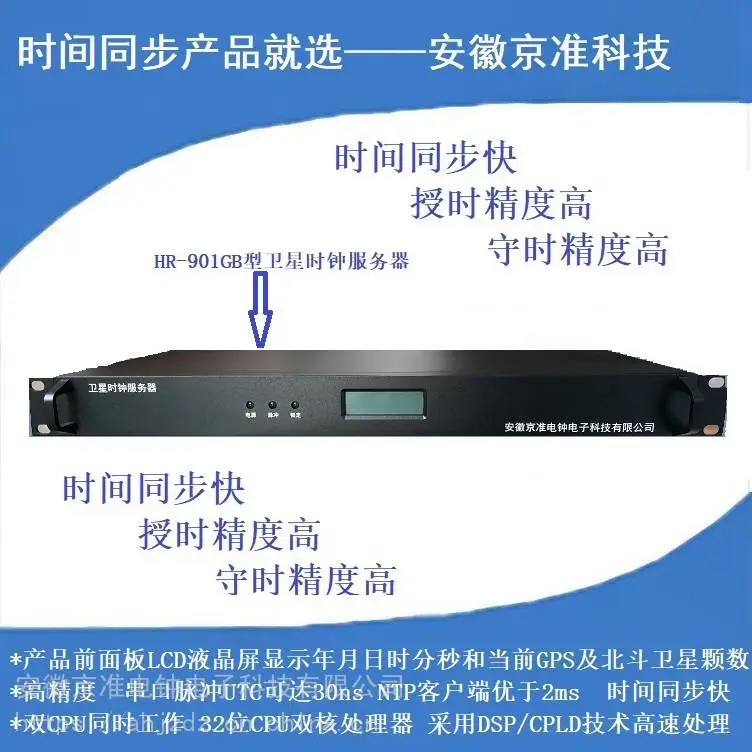

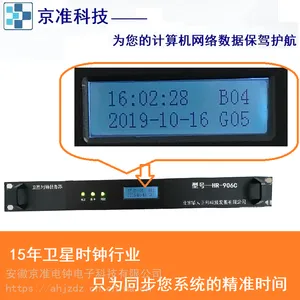

GPS网络母钟:时钟系统的核心.收集,处理GPS卫星信号,并将信号发送给各个子钟.华人***工业级核心控制.超大全彩液晶屏显示.串口,网络多种输出接口.可显示当前时间,日期(支持卫星颗数显示),接收卫星数量及临时空卫星数量等.并配有高精度时备用时钟,当接收不到卫星信号时过渡使用.

GPS副钟:主钟故障时副钟备份使用.功能与主钟一样.

管理软件:监控母钟及各子钟的当前状态,并可通过软件来控制时间的设定与修改.

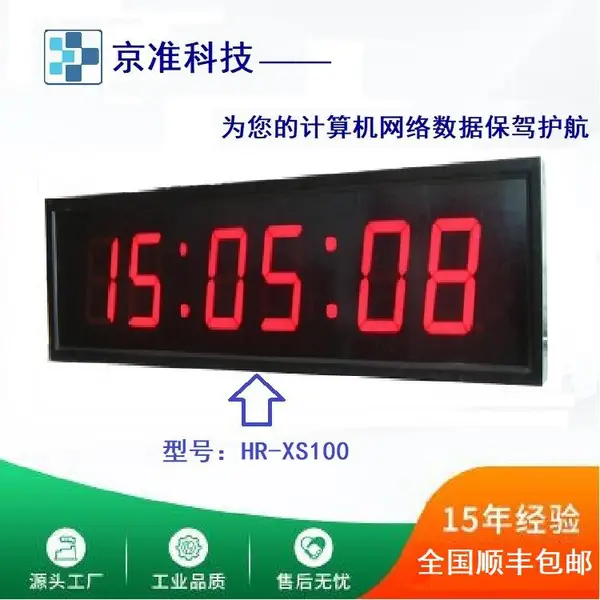

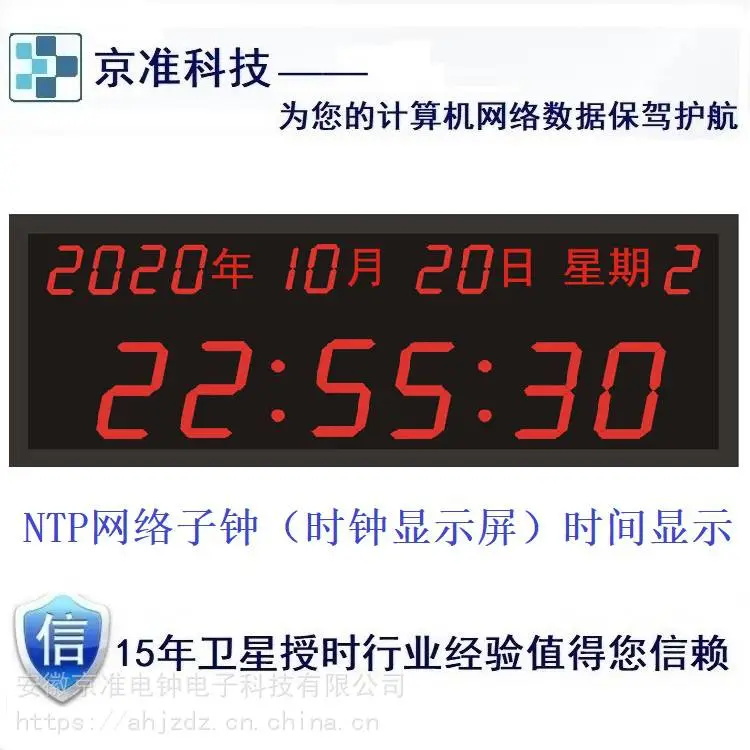

GPS网络子钟:用于显示.根据不同子钟的型号显示的内容不同.可显示日期,时间,星期,倒计时等.

第四部分   GPS网络时间同步显示系统技术参数：

?  标准计时精度      ±1微秒／年

?  自身计时精度      ±0.001秒／天

?  信号传输距离      ≤1200米

?  天线馈线长度      50米

?  天线             具备避雷装置

?  输出网口数量      1路

?  供电电源          交流电220V±20%，50Hz

?  MTBF              ≥8万小时

?  工作电压          交流电220V±20%，50Hz

?  自身计时精度      ±0.3 秒/天

?  MTBF              ≥8万小时

?  网口数量          1路

第五部分   网络时间同步显示系统应用方案:

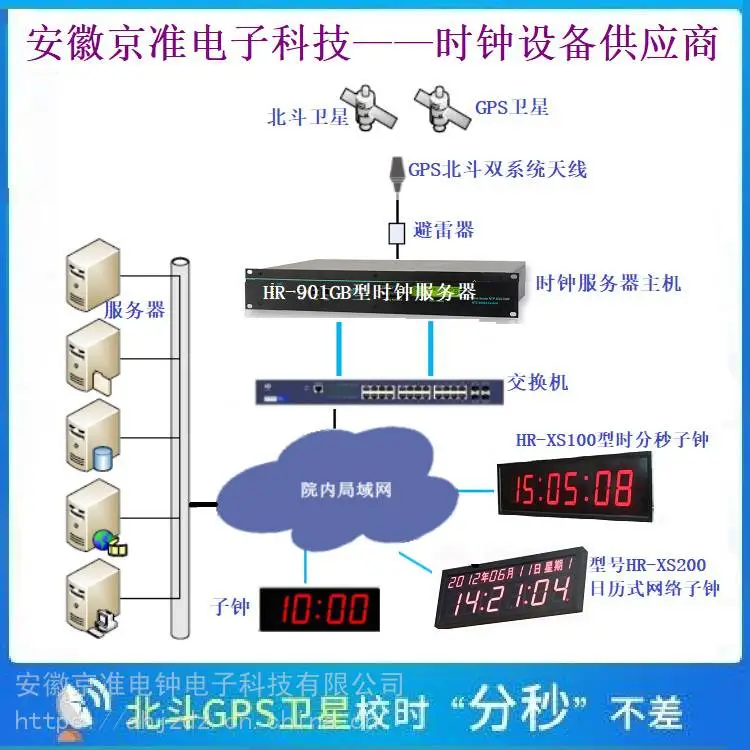

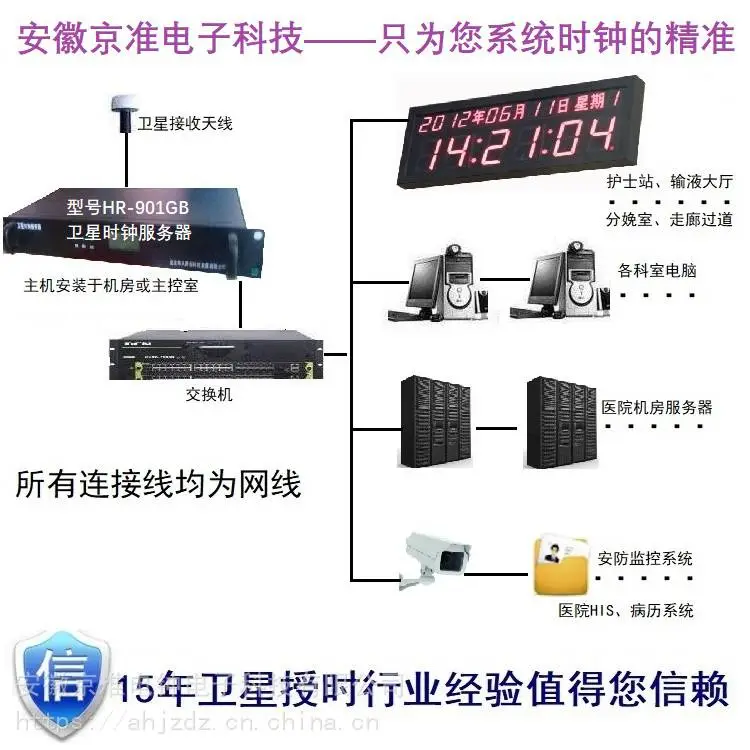

（系统连接图）

第六部分   网络时间同步显示系统设备清单:
