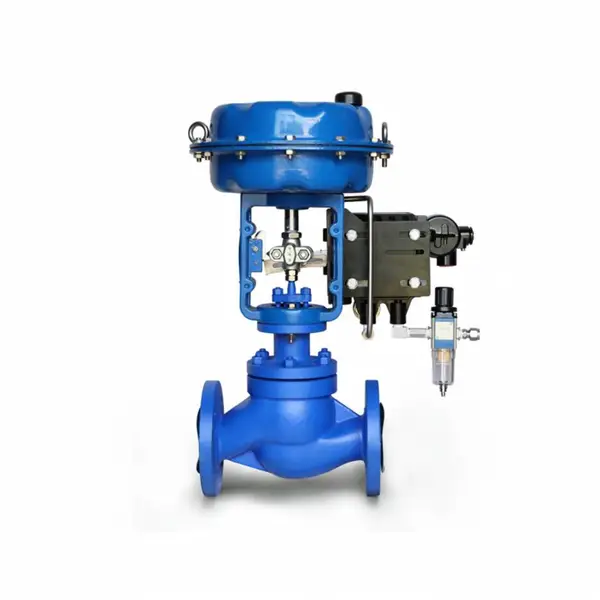

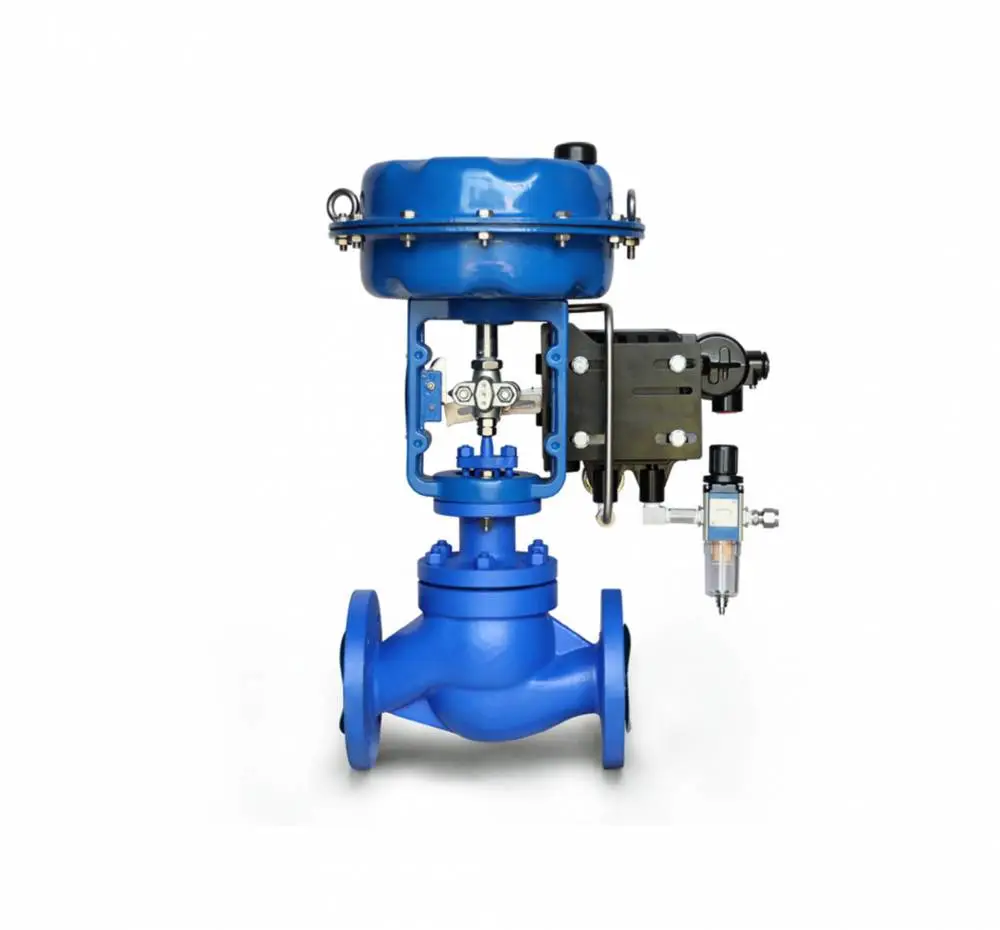

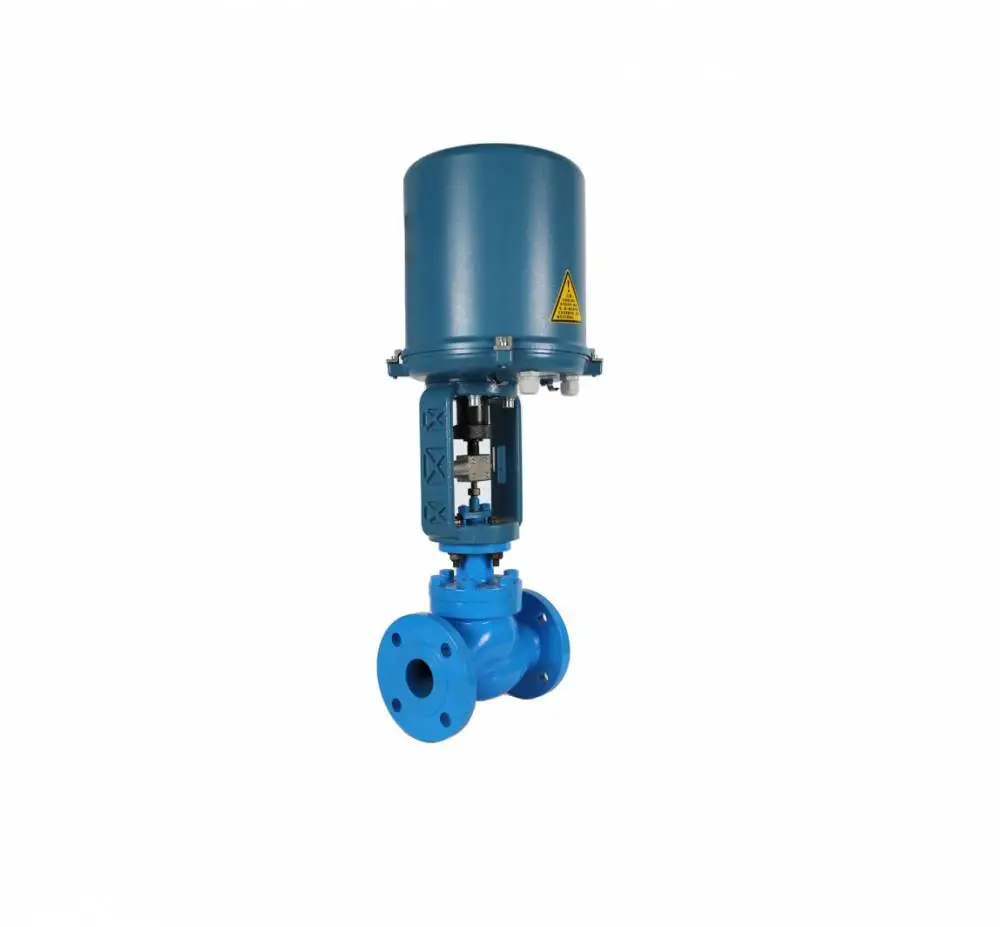

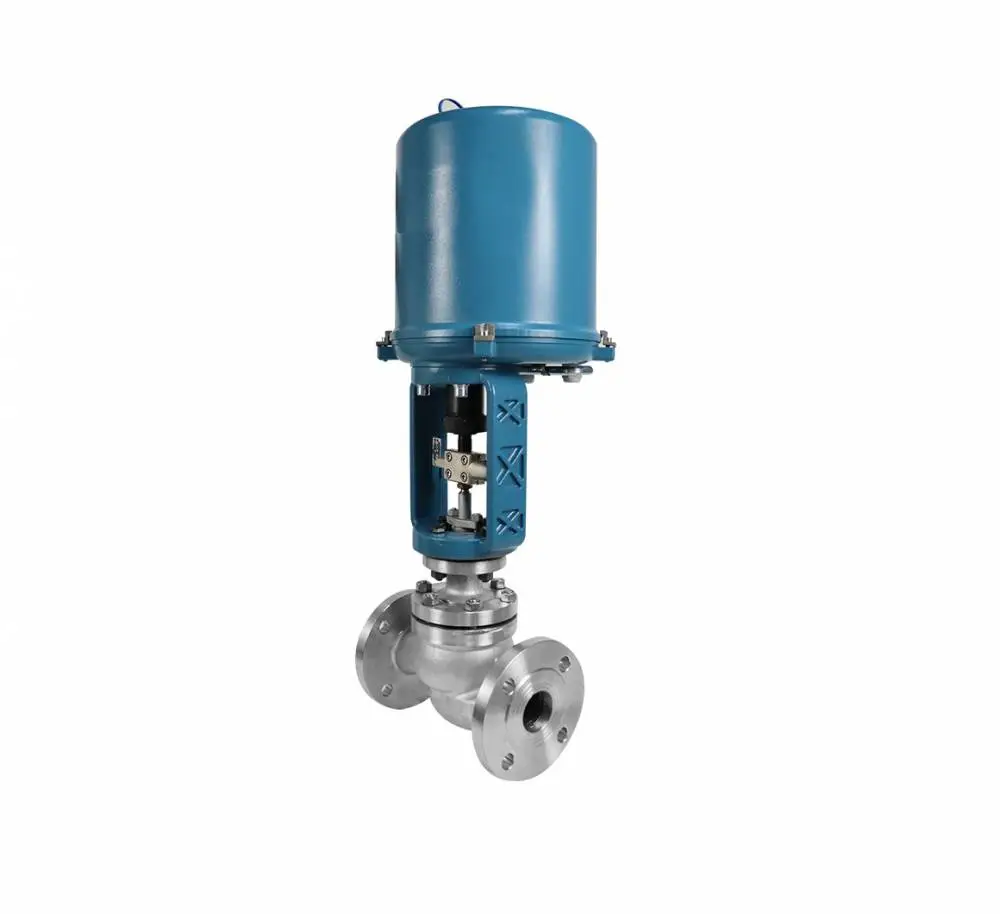

HLC气动薄膜小口径笼式单座调节阀CV3000

产品简介

HLC气动薄膜小口径笼式单座调节阀适用于液体压差超过3MPa的中压场合，是一种高性能的调节阀，坚固的阀芯和套筒可防止液体发生闪蒸和空化。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。调节阀的泄漏量符合ANSI B16.104标准。

详情介绍

◆HLC气动薄膜小口径笼式单座调节阀   概述：

    HLC气动薄膜小口径笼式单座调节阀适用于液体压差超过3MPa的中压场合，是一种高性能的调节阀，坚固的阀芯和套筒可防止液体发生闪蒸和空化。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。调节阀的泄漏量符合ANSI B16.104标准。

◆HLC气动薄膜小口径笼式单座调节阀   阀体参数：

型       式

直通单座套筒式铸造球型阀

公称通径

15、20、25mm

公称压力

ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

连接型式

法兰连接密封面型式FF、RF、RJ、LG、MFM

法兰标准JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接连接嵌接焊SW

材料

铸钢(ZG230-450)、

铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等

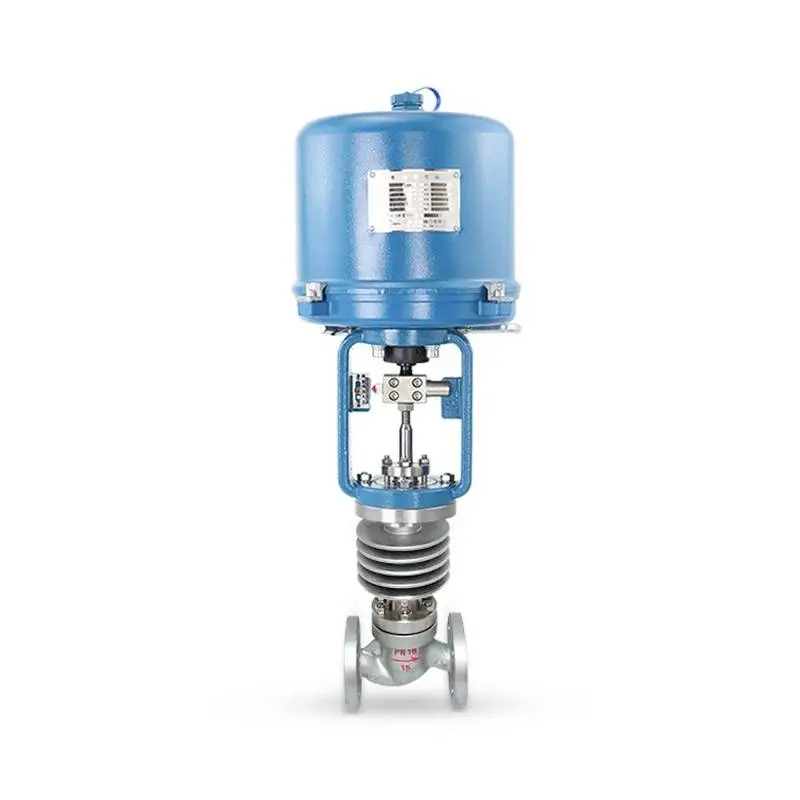

上阀盖

常温型(P)0~+230℃

伸长I型(EI)-45~-17℃、 +230~+566 ℃

伸长II型(EII)-100~-45℃

伸长III型(EIII)-196~-100℃

注：工作温度不准超过各种材料的允许范围。

压盖型式

螺栓压紧式

填       料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

◆   阀内组件：

阀芯型式

单座套筒式柱塞型阀芯

流量特性

等***比特性(%CC)和线性特性(LCC)

套筒型式

分离式套筒

材       料

不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、

不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

◆   执行机构参数：

型       式

HA多弹簧薄膜执行机构

膜片材料乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围20~100、80~240KPa

供气压力140~400KPa

气源接口RC1/4"

环境温度-30~+70℃

◆阀作用型式

       用正作用或反作用执行机构实现阀的气-关式或气-开式

◆附件

       定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
