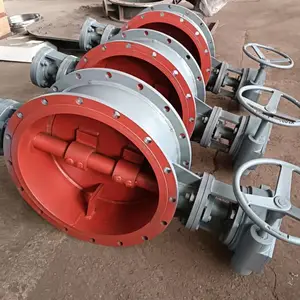

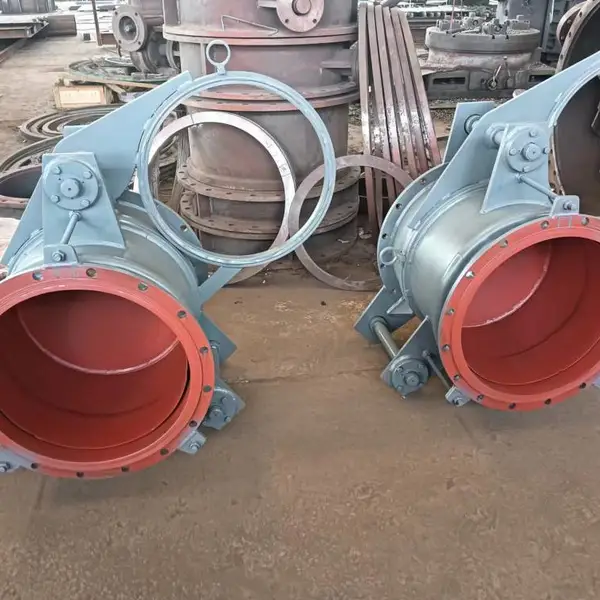

手动扇形盲板阀主要由阀体、扇面形阀板（含波纹管）、翻板驱动机构（含气缸）等组成。阀体采用三体式框架结构，强度高，刚性好，在承受较大管道外力的情况下，不会产生影响阀门正常运转的变形。阀板带有传动齿，采用齿轮传动翻板，运转平稳，寿命长。密封橡胶圈在阀板上，便于更换。设有防护罩，能够有效保护内部传动机构。防护罩可拆卸方便维护。 阀门密封时，多回转型防爆电动装置和减速机驱动链式同步机构带动各压紧点的螺旋机构推动活动阀座压紧密封胶圈，使阀板密封橡胶圈压紧阀体密封面从而达到密封。阀板切换时，电动链式同步机构带动各点螺旋机构拉动活动阀座离开密封胶圈，并带动阀板使之与密封面间产生一定间隙。然后电动装置和减速机带动翻板驱动机构工作，齿轮推动阀板绕上中心轴转动，完成从通孔到盲孔（或从盲孔到通孔）的切换。然后，再次压紧达到密封。

   主要部件材质： 阀体、阀板：Q235-B；

             波纹补偿器：316L、800、825、254SMo根据用户要求；

             密封圈：特种硅橡胶
