源仪4通道可编程直流电子负载产品简介

M04系列可编程直流电子负载采多段式12bits高精密电压、电流量测线路；可以模拟电源负载瞬时反应并实时量测输出；遥控测试功能；短路测试；开机自检测试功能。

M04系列多直流负载可采用多路或单路输出的AC/DC电源、多路或单路输出DC/DC变换器、电器及电源类电子组件性能的测试。模组化设计，使用者可将所选充购之不同负载功率的模组放进系统主机框，通过前控制板的键盘、RS-232标准介面或GPIB标准接口来控制。

M04系列直流电子负载采用隔离与地浮接方式，避免造成短路。每个负载模组均具有两段式电流和电压量测。主/从接口设计，可单组或同步执行多组电子负载模组拉载。

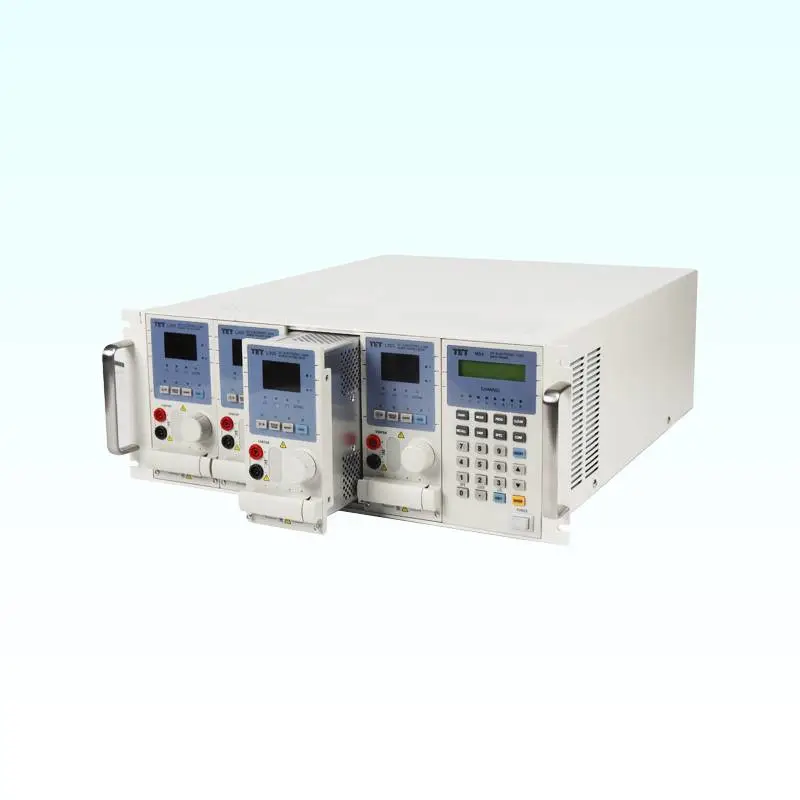

M04系列多通道直流电子负载采用模组化设计，共有6种不同型号的负载模组，其中包括双路负载L200，高压500V负载模组，使用者依据实际要求，选择适当的负载模组及控制模组外框，组合成负载系统。每个负载模组和控制模组外框之中都有微处理芯片，采用平行架构相联，具有较佳测试速度。负载模组利用光电耦合器的隔离功能，使每个负载模组间完全独立，可独立拉载，或由控制模组外框控制，达到多路输出电源或并联使用时的同步测试。

M04系列多通道可编程电子负载内部有自我诊断系统设计，可供维护仪器的日常使用，它还具有OPP、OCP、OVP、OTP及正负极反向保护功能从而增强了产品的可靠性，是工程测试及自动测试系统整合得以信赖的产品。

源仪4通道可编程直流电子负载型号及规格

源仪4通道可编程直流电子负载产品应用

M04系列的可编程负载模组可以工作在定电流CC、定电压CV及定电阻CR工作模式下。从而可以适应于各种不同的研发及生产测试应用。适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试，双路或单路输出的AC/DC电源、多路或单路输出DC/DC变换器、电器及电源类电子组件性能的测试。

例如1：在定电流(CC)模式下，很容易模拟电池充放电实验。低输入端阻抗，使负载模组输入端电压很低的情况下，也可以达到满载电流。

例如2：L300在输入端电压为1V时，就可以提供60A的负载电源。对3.3V等低电源测试非常适用。

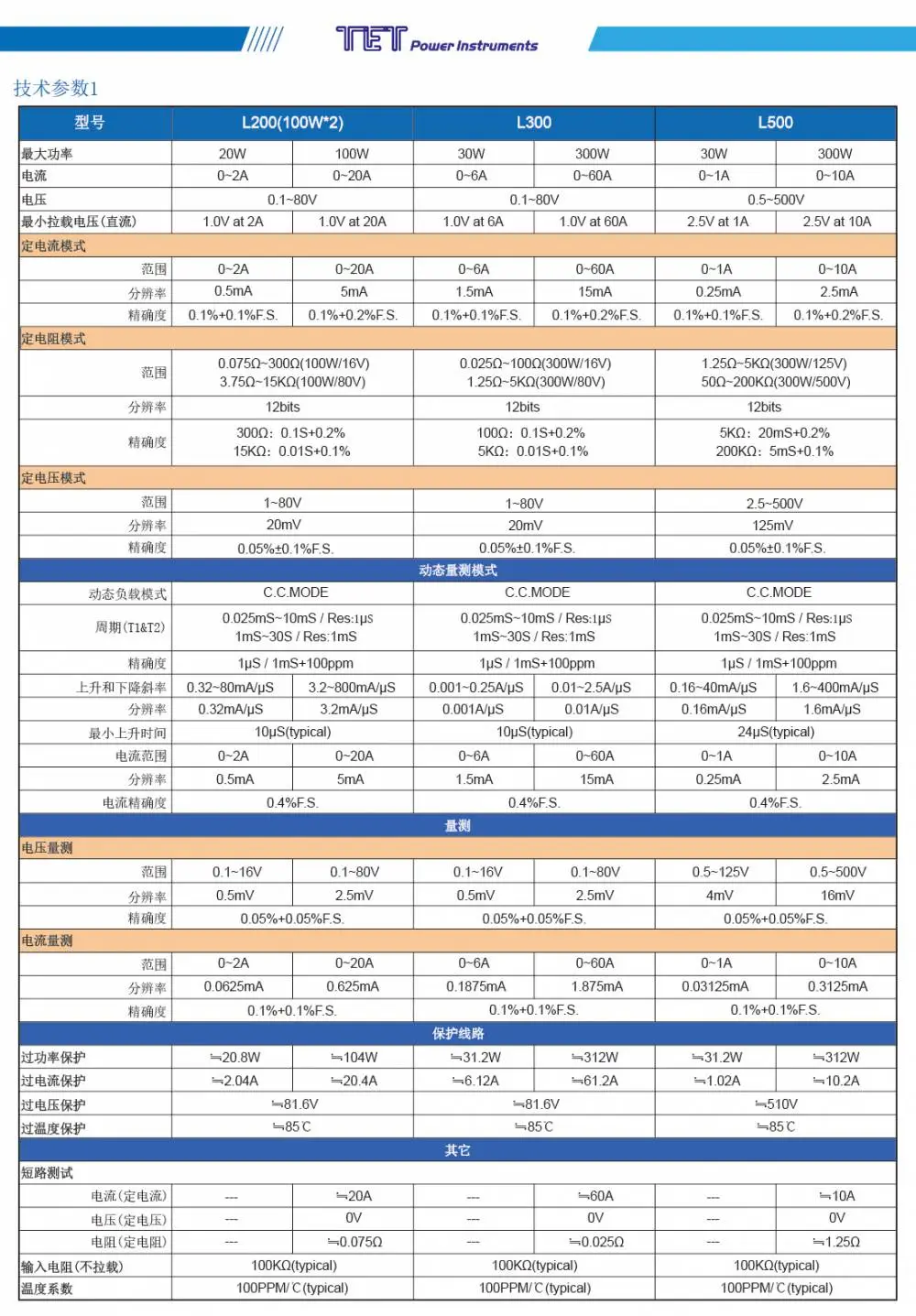

源仪4通道可编程直流电子负载技术参数
