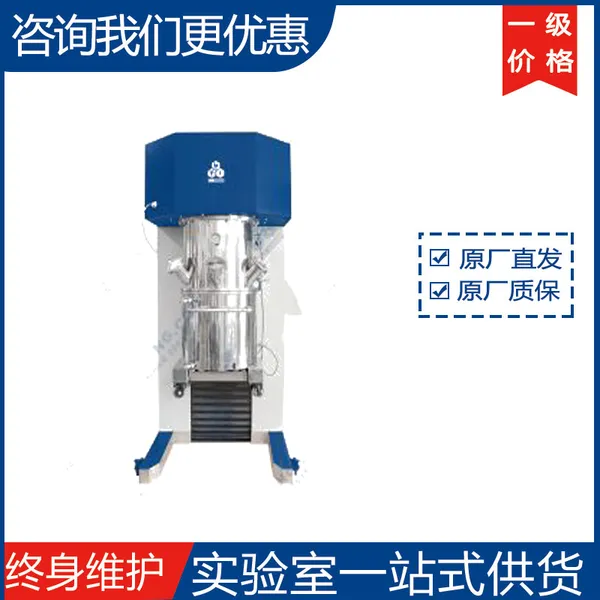

MSK-SFM-9-60L-2双分散轴真空行星搅拌机是集真空低速混合、高速分散为一体的高效搅拌设备，结合公转和自***动，实现物料的充分混合。可应用于各种溶剂与粉料的混料工艺，如锂离子电池、胶带、太阳能、化工等原材料的配料工艺。该设备一体化设计，搅拌均匀性好，方便易用。

功能特点
四桨双轴行星式搅拌，麻花框式搅拌桨配高速分散盘和刮壁，无搅拌死角；
低速搅拌通过公、自转实现宏观混合，高速分散盘通过剪切力实现微观混合；
真空环境，有效消除搅拌过程产生的气泡，真空保持效果好；
搅拌料罐有效容积60L，采用优质SUS304不锈钢精制，耐酸碱腐蚀；
可进行多段速操作，可设定每段的搅拌转速和时间；
浆料桶电动升降设计，配置射灯，方便操作，确保真空搅拌过程中的安全；
PLC控制，HMI操作，电机过载保护等各种电气安全设计；
夹套式搅拌罐设计，可通冷却水，适用于多种工艺要求。

技术参数
电 源 三相五线制AC380V±10%，频率50Hz，，功率 约20KW（不含真空泵）
搅拌方式 公转+自转，双搅拌轴+双分散轴（共4分散盘）+1刮壁刀(铁氟龙制)
控制方式 变频调速、温控、射灯、升降、运转/急停等功能显示及操作均在电柜控制面板上操作。PLC触摸屏。可实现分时段自动变转速运行
真空系统 带真空缓冲罐和开关；选配真空泵，建议AC380V,VRD-16（由需方客供）
真空度 -0.098Mpa
升降系统 涡轮蜗杆电动升降
定位系统 带定位调节装置。桶体桶盖通过定位止口***配合，位置准确，***真空密封性
保温层 冷却水降温，不需保温
适用浆料 粘度：1 千-10 万 MPa.s，固含量 30%-80%
设备尺寸 约L1900*W1100*H2200mm（以实际尺寸为准）
重 量 约 2 吨
上桶部件
上桶材质 SUS304
粉体加料口 DN80 卡箍式
射灯口 DN80
视窗口 DN80
抽真空口 DN20
排气口 G1/2"，球阀

下桶部件
设计总容积 88L
有效容积 60L
容器内径 500mm
容器内深度 450mm
容器材质 与物料接触部分 304
调温夹套形式 桶壁单层夹套，用于冷却或加热；桶底单层夹套，用于冷却或加热
调温夹套接口 G1/2"，配快开式活接头，夹套耐压≤0.4Mpa，进水口/出水口，各一个
出料形式 桶底一个DN32 球阀控制放料口
设计环境温度 0～+55°C
搅拌部件
搅拌桨 二组麻花框式搅拌桨，SUS304 材质，精密加工制作
传动方式 二级传动，一级链条传动；二级齿轮传动
搅拌桨材质 SUS304
搅拌桨数量 2 个
桨与桨距离 3～8mm

桨与桶壁距离 2～8mm
桨与桶底距离 2～4mm
分散部件
分散轴 二组分散轴，每根轴上装 2 个分散盘，SUS304 材质
分散盘样式 锯齿形
分散盘材质 SUS304
分散盘数量 4个
分散轴数量 2 根
刮壁部件
刮壁支架材质 SUS304
刮壁板材质 聚四氟乙烯
刮壁转速 与行星箱转速一致
是否可拆卸 可拆卸式设计（高粘稠工艺时刮壁须取下）
安全保护
安全保护 1.设备带急停开关，按下后设备立即停止；
2.上下桶体闭合到位后搅拌头才能开始工作

3.搅拌工作中上下桶体不能开启；

4.未排真空时罐体不能开启；

5.升降过程中有保护开关；

6.电机电流过载时，自停保护；

7.温度超过设定值，自停保护；

8.搅拌主机、电控箱可靠接地。
