一.用 途

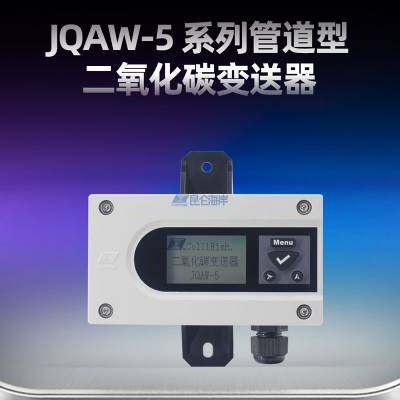

JQAW-5系列管道型二氧化碳变送器，是一款具有液晶显示、并有多种输出方式和菜单设置功能的智能型仪表。采用非分光红外（NDIR）原理测量。其的特点就是低功耗和友好的人机界面，操作方便。针对工业、商业及一般楼宇等室内环境检测和控制设计。适用于通风管道安装，可用于各类工厂车间、实验室、机房、办公

及商业建筑、机场、车站、商场等需要检测和控制室内空气质量的场合。

进口双通道 CO2模块，自校准功能

友好的人际交互界面，操作方便

性能稳定，使用寿命长

一体式管道安装，便捷、牢固

特别适合大型 HVAC 回风管道

二.技术参数

供电 DC 24V(22V～26V)

功耗 ≤0.96W

量程 0～2000ppm、0～5000ppm、可选分辨率 1ppm

准确度 ±(40ppm+3%F·S)(25℃)

温度漂移 ±0.2 F·S/℃

稳定性 ≤2% F·S

非线性 ≤1% F·S(25℃)

压力漂移 读数的 0.13%/mm Hg

信号刷新时间 4s

响应时间 ≤2min 达到变化的 90%

预热时间≤2min(恒定输出)；

        ≤10min(准确度)

工作环境

       工作温度：0℃～50℃；

       工作湿度：0～95%RH,(无结露)

输出信号

       电流输出型：4～20mA；

       电压输出型：0V～5V 或 0V～10V；

       网络输出型：RS485/RS232

负载能力

       电流输出型：≤500Ω；

       电压输出型：输出阻抗≤250Ω

安装方式 管道安装

外壳 ABS 125mm×123mm×70mm

接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）

图例中 A 为显示仪表（电流表或电压表），PC 为通信接收端（电脑），执行器或采集卡。线色 模拟输出型 网络输出型接口定义 接口丝印 接口定义 接口丝印

红 电源正 V+ 电源正 V+

黑 电源负 V- 电源负 GND

黄 输出信号 OUT 232-TX/485-A TX/A

蓝 输出地 GND 232-RX/485-B RX/B

模拟输出型（JQAW-***C、JQAW-5VB/VC）

网络输出型(JQAW-5W1/2)

四.安装

安装方式：

管道安装

安装步骤：

1、用钻孔工具在被测管道首先钻一个Φ10 的孔，用于固定探头管道，探头管道应反空气流向安装；

2、然后再用钻孔工具，钻两个Φ5.5 的孔，用于固定接线盒。整个安装过程如图 D 所示。

安装位置：

主要安装在 HVAC 回风管道。

安装注意事项：

1、安装在环境相对稳定的区域。

2、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。

五.使用

1、 仔细检查，确保接线正确后，接通 DC 24V 电源，2min 后输出二氧化碳对应的电流或电压值，10min 后输出达到准确度。

2、 如想拆卸变送器，必须先断开电源，然后进行拆卸。

3、 此变送器为管道型，变送器内部避免有水进入，以免造成损坏。 六.注意事项

1、 使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。

2、 避免在易于传热的场所以及化学试剂、油、粉尘等直接侵害传感器环境下使用。

3、 勿在结露、极限温度环境下长期使用。

4、 请勿进行冷、热冲击。

5、 本产品是电子产品，报废会产生环境污染，报废时应遵循国家电子器件报废相关标准。 七、运输、存储

    1、变送器尽量避免震动，轻拿轻放。

    2、存储条件：10℃～40℃；20％RH～50％RH。 八、开箱检查

1、打开包装后，检查变送器是否完好。

2、变送器 1 支，说明书 1 份，合格证 1 张， O型线圈 1 个。 九、故障分析与排除

1、如变送器输出为 0，或输出值不在量程之内，请检查接线是否正确，是否牢固。

2、如不是上述原因，请与厂家联系。
