百特BT-Online1A 干法在线激光粒度监测与控制系统

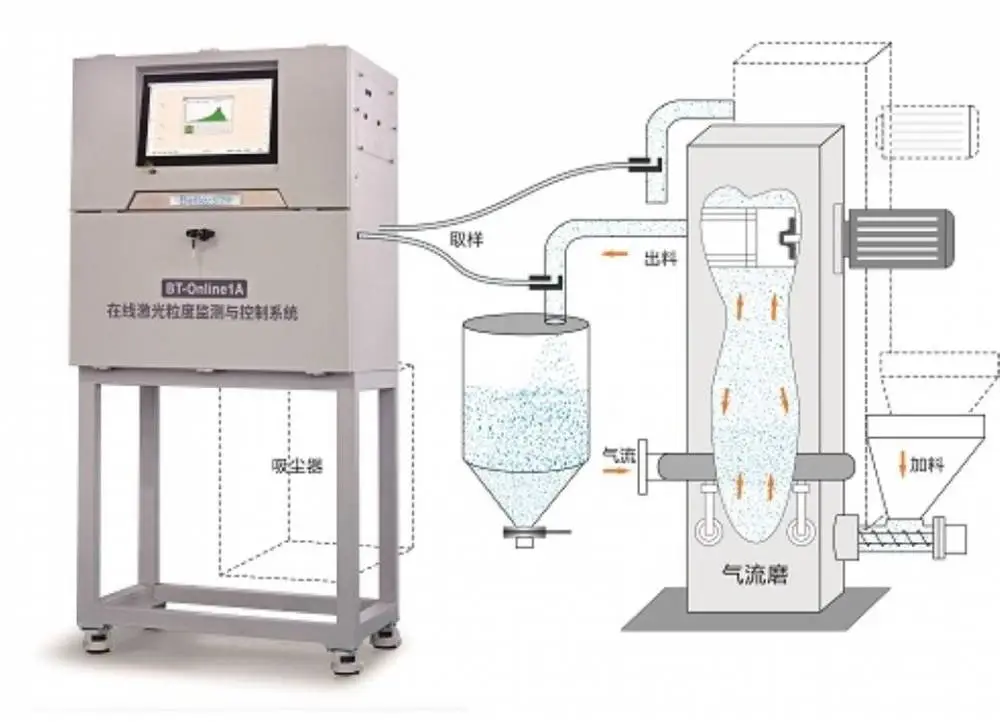

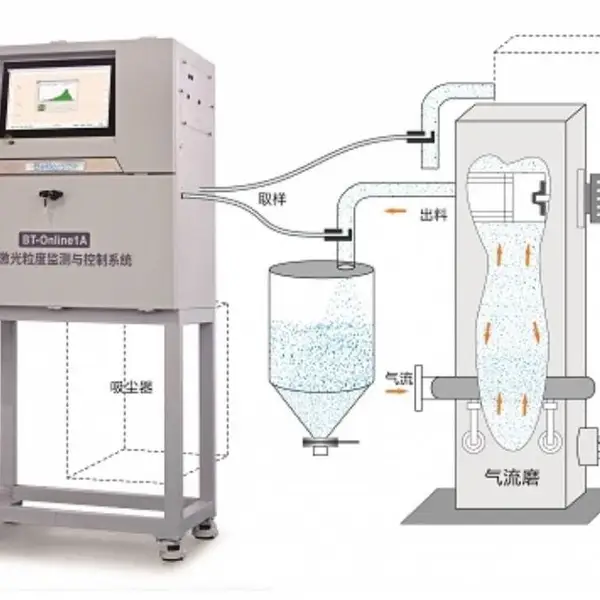

百特BT-Online1A是一种应用于精细化粉体生产线上实时进行粒度监测与控制的在线激光粒度监测控制系统。它安装在气流磨、立磨等干法磨旁边，实现自动取样，自动测量和自动控制。

突出特点

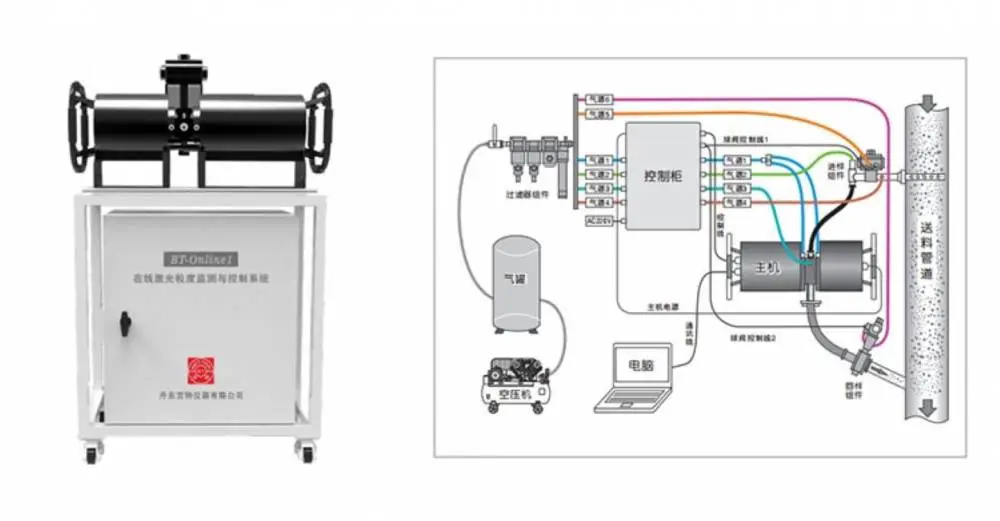

● 独特的取样技术：文丘里负压取样，可通过笛型取样管直接从管道里取样，也可通过铰刀取样器取样，取样系统具有分散、防堵、反吹、防静电和多点取样设计，代表性好。

● 一机多用：一台仪器可监测多条生产线。标准配置可同时监测1-4条生产线，取样管路相互独立，轮流测试，互不干扰。

● 高精度空气过滤系统： 采用进口精密过滤器，4级过滤，具有除杂质，除油和除水功能，保压缩空气干燥、洁净，从而保仪器连续稳定运行。

● 镜头防护技术：根据空气动力学原理，在镜头和测试区之间采用双气幕防护，使镜头免受污染。

● 准确性验证：可用标准样品对仪器进行准确性验证。

● 测试样品送回生产线(也可不送回)：无污，无排放。

● 实时显示监测曲线：本系统测试间隔最小可设定为1秒，监测曲线可根据需要定义。

独特技术

● 激光衍射技术：在正傅里叶光路系统中安装了大口径傅氏透镜和大尺寸的光电探测器陈列，探测器数量达76个，实现了对散射信号的精准探测，提升了测量范围，提升了细颗粒端的测量精度，提升了分辨率。

● 自动对中技术：由精密执行单元和控制单元组成的自动对中系统，即使因环境振动、温度变化等因素导致光路发生偏移，系统将自动校正，保光路系统始终处于状态。

● 干法分散技术：配有干法分散器(选配)，对团聚特性强的产品也能得到准确粒度结果。

● 一键操作：启动设备后，软件点击“启动”按钮，仪器自动执行在线取样、分散、测试、回收等测试流程，实现粉体生产粒度在线监控自动化。

基本性能指标

监测项目

● 粒度分布

● 典型值：D10、D50、D90、D97、D98等

● 典型区间含量：如<3μm、3-32μm、32-65μm、>45μm、>80μm等

● 体积平均径D[4,3]

● 面积平均径D[3,2]

● 比表面积

应用领域

● 新能源正负极、制药、水泥、碳素、矿粉、农药、化工、金属粉等多种干粉行业。可配套各类气流研磨粉碎、输送、分级等生产设备

执行标准

● GB/T 19077-2016 激光粒度仪标准

● *** 13320:2009 激光粒度仪标准

● Q/ASA 001-2021 激光粒度仪企业标准
