产品综述

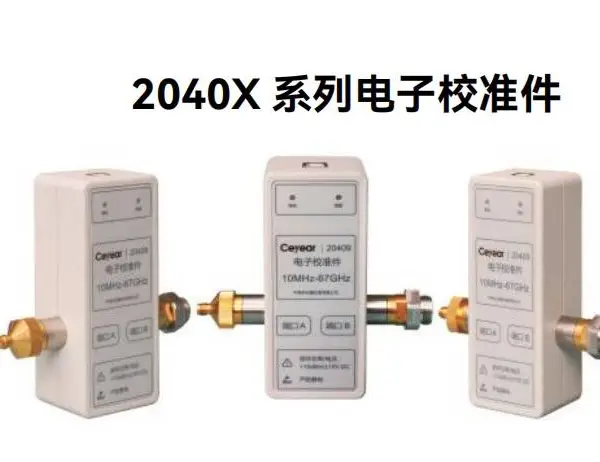

2040X系列电子校准件包括20402/20403/20404/20405/20409五种型号，覆盖频段300kHz～18GHz/10MHz～26.5GHz/10MHz～50GHz/10MHz～20GHz/10MHz～67GHz, 接口形式包括N型两端口/3.5mm两端口/2.4mm两端口/3.5mm四端口/1.85mm两端口，采用USB接口通信和供电，适用于3674系列、3672系列、3671系列、3657系列、3656系列矢量网络分析仪的校准与误差修正。

主要特点

相对机械校准，具有连接方便、校准速度快、人为误差小、电缆损耗小、精度相当、阴阳接头可选配等优点。

20402 300kHz～18GHz 2 N 型（标配为 F/M，可选 FF、MM）

20403 10MHz～26.5GHz 2 3.5mm（标配为 F/M，可选 FF、MM）

20404 10MHz～50GHz 2 2.4mm（标配为 F/M，可选 FF、MM）

20405 10MHz～20GHz 4 3.5mm（标配为 FFFF）

20409 10MHz～67GHz 2 1.85mm（标配为 F/M，可选 FF、MM）

20404EZ 300MHz～8.5GHz 4 3（3-3.5mm;1-4.3-10（标配为 FFFF）

20402选件：

20402-001 N-50KK 转接器

20402-002 N-50JJ 转接器

20402-003 N 型力矩扳手

20402-004 16GB U 盘

20402-005 20402 上/下英文标牌

20403 选件:

20403-001 3.5mm 双阴转接器

20403-002 3.5mm 双阳转接器

20403-003 SMA 接头力矩扳手

20403-004 16GB U 盘

20403-005 20403 上/下英文标牌

20404选件：

20404-001 2.4mm 双阴转接器

20404-002 2.4mm 双阳转接器

20404-003 2.4mm 接头力矩扳手

20404-004 16GB U 盘

20404-005 20404 上/下英文标牌

20405选件

20405-001 3.5mm 双阴转接器

20405-002 3.5mm 双阳转接器

20405-003 SMA 接头力矩扳手

20405-004 16GB U 盘

20405-005 20405 上/下英文标牌

20409选件：

20409-001 1.85mm 双阴转接器

20409-002 1.85mm 双阳转接器

20409-003 SMA 接头力矩扳手

20409-004 16GB U 盘

20409-005 20409 上/下英文标牌

20404EZ选件：

20404EZ-001 3.5mm-JJ 转接器

20404EZ -002 3.5mm 力矩扳手

20404EZ -003 16GB U 盘

20404EZ -004 力矩扳手
