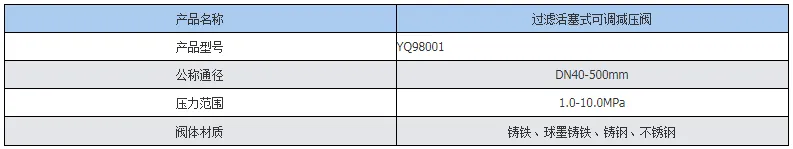

产品概述：

YQ98001型过滤活塞式可调减压阀由比托管传递压差信号给流导阀, 限流阀和针阀执行两路控控制. 来控制主阀活塞上腔的压力. 通过限流导阀调节摞栓的调节. 使阀后流量达到设定值; 活塞下腔有节流孔与下游相通. 可绶冲阀门的关闭, 主阀两端压力差是阀门启. 闭的驱动能源。主要用于空调. 给排水. 消防和各类工矿企业等供水管网口需要过滤而且对流量实现控制的场所和工况。能将上游压力降低至所设置的下游压力，无论怎样改变上游的压力和流量，其预先设定的下游压力均能够保持不变。

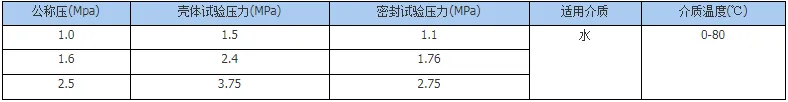

出厂压力测试：

工作原理：

YQ98001过滤活塞式减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型。当从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，***地将出口压力维持在设定值上。该阀减压***，性能稳定、***、安装调节方便，使用寿命长。可用于生活给水、消防系统及工业给水系统

结构特点：

1、阀体采用流线型的Y型宽阀体结构，因而具有压力损失小、力量大(比现有一般腰鼓形阀体的控制阀流量增加25%)且抗汽蚀能力强、减低噪音。

2、液压缸式活塞传动，动作平稳可靠。动作时有缓冲作用，因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动，噪音大及薄膜容易破损的缺点。

3、方便实用的传动密封机构，整个机构具有传动、导向、密封三大功能，而且与阀体各自独立。使用时阀体装在管网中。也可将整个机构拆下，因此维修及更换配件十分方便。本阀设计有三处定位导向机构。即活塞、阀杆、导向架，能***阀门开闭时更加准确、可靠，克服其他阀门一点定位而引起不稳定的确定。活塞采用标准件双Y型自密封原理橡胶圈，使密封***。机构内设置有弹簧能防止流体压力流量的急剧变化时所产生的振动，并在无流量时自动关闭阀门，防止介质倒流。液压缸具有缓冲作用，减少水冲击压力即(水锤)对管网的影响。

4、根据《建筑给排水设计规范》中有关规定，控制阀前要安装过滤器，并应便于排污的要求。YQ9800型水力控制阀将控制阀和过滤器合理地结合在一起，且结构长度比一般情况下缩短了45%。以DN100为例，YQ9800型活塞式带过滤控制阀长度为415mm，而一般情况下的控制阀加过滤器总长为720mm。可见装YQ9800型水力控制阀DN100要比装一般控制阀和过滤器在长度上缩短300mm且重量上轻20%。而且管网上少了一个接头，减少了投资成本。

5、YQ9800型多功能过滤活塞式在主阀不变的情况下，可以根据管网中不同的要求，附上合控制系统就可以满足管网中不同的需求，如可调减阀、安全泄压阀、遥控浮球阀、缓闭止回阀、电动浮球阀、多功能水泵控控制阀、流量控制阀等。并且可以实现自控、电控、遥控、及控制其开闭的时间和速度。达到一阀多用的作用，为现代的水系统工程，石油等工业领域提供的流体控制装置。

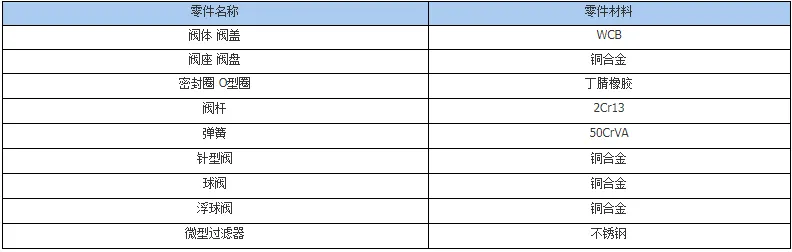

内部结构图及主要零部件材料：

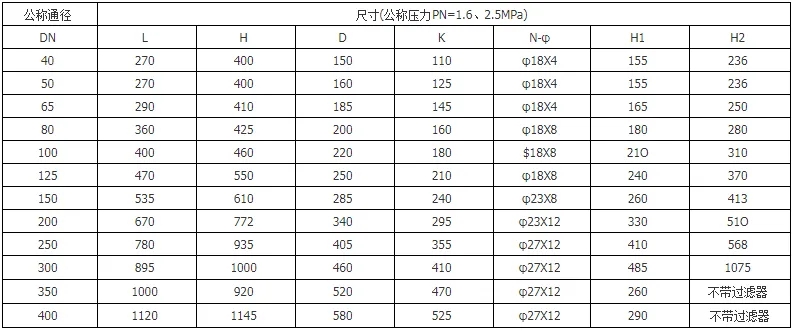

连接尺寸（PN 1.0-2.5MPa）：

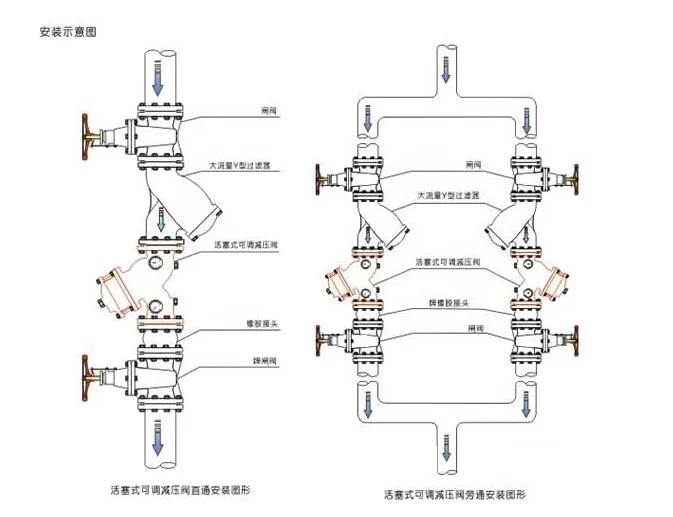

安装示意图：
