一、 使用范围

 1、ZJJD单相直接接地箱应用于35―220kV高压电缆系统电缆金属护层直接接地。

 2、ZJJD单相直接接地箱适用于接地电缆的导体截面范围是120－400mm2.

二、安装步骤

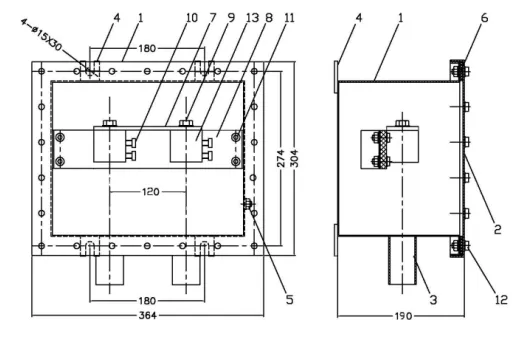

1. 安装尺寸如下图：

2.安装步骤：

1）.将接地电缆端部剥切，长度和接地铜块孔深度一致。

2）.清理箱内物件。

3）.将一根剥好的接地电缆依次由管口穿进箱体、铜块并固定好。

4）.固定好***根电缆后再穿***根电缆，重复3的操作，直至两根电缆全部固定好。

5）.在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。

6）.用防水胶带将出线管口密封。

7）.在出线管上缩好热缩管。

8）.用橡胶防水带密封热缩管两个端口。

9）.在防水带上包覆PVC胶带，半搭盖包二层。

10）.清理箱内物件。

11）.装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。

12）将箱体固定在***位置即可。
