成束电线电缆燃烧机是严格按照GB/T18380.31-2008，等效采用 IEC60332‐3‐10：2000标准生产，用来评价垂直安装的成束电线电缆或光缆在规定的条件下抑制火焰垂直蔓延的的能力，经济适用并大量被电线电缆行业广为使用。

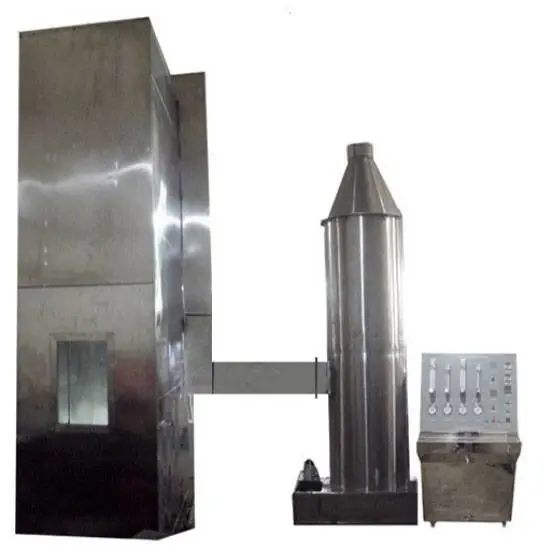

实验装置是一个长2500mm，宽3200mm和高4500mm的自立箱体，箱底高出地面。试验箱的周边密封，空气从箱底距前墙150mm处打开一个800mmX400mm的进气口流入箱内。在箱顶部的后面开一个300mm×1000mm的出气口。试验箱的后墙和两侧采用传热系数约为0.7W?m-2?K-1的热绝缘，钢梯与试验箱后墙之间的距离为150mm，钢梯最下面得横档距地面400mm，电缆试样的***处距地面约100mm。

仪器技术性能

燃烧室部分：

1、外形(总体空间)尺寸：2500mm(长)*3200mm(宽)*4500mm(高)

2、材质：传热系数为0.7W?m-2?K-1的热绝缘，即包覆65mm厚矿物纤维的不锈钢板

3、空气源：控制通过箱体空气的气体流量为（5000±500）L/min，试验过程中能稳定空气流速。试验完毕后强行停止燃烧的喷洒装置

4、钢梯类型：宽500mm标准型钢梯   宽800mm宽型钢梯

5、排放净化物装置：试验箱有不会改变通过试验箱空气流量的收集和洗涤烟尘装置

6、引燃源：包括一个或两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器。其供火表面应为钻有242个直径为1.32mm孔径的扁平金属板，这些孔的中心距离为3.2mm，分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257×4.5mm的范围内。另外，在喷火板两侧各开一排小孔，这些导向孔可保持火焰的稳定燃烧。

   a)  每个喷灯配备转子流量计准确控制丙烷和空气流入速率。

   b)  100kPa和20℃的基准条件下，试验的气流速率：

空气（77.7±4.8）L/min      丙烷（13.5±0.5）L/min

7、引燃源位置：喷灯水平放置，距电缆试样前表面（75±5）mm，距试验箱底部（600±5）mm，并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的中心，并且距试样下端至少500mm

8、观察窗：钢化玻璃观察窗一个，周围用不锈钢包边

9、排风系统：螺旋式排风扇2个，密封推拉板为2.0mm为不锈钢

10、进风口：1个（ф160mm）

11、底部固定架：采用40mm*40mm方通制作
