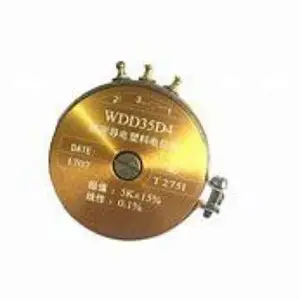

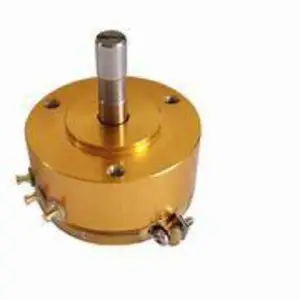

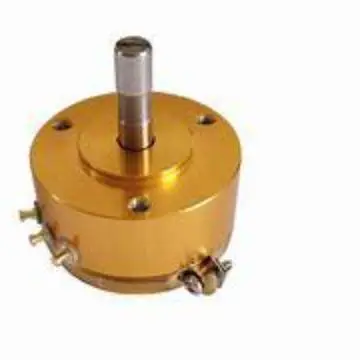

规格型号：WDD35D4-5K SENTOP/上海思博 精密导电塑料电位器0.1%角位移传感器

WDD35D-4性能参数：
● 电 阻 值：1K、2K、3K、5K、10K
● 阻值公差：±15%
● 独立线性：1%、0.5%、0.3%、0.2%、0.1%
● 电气转角：345°±2°
● 额定功耗：2W ( @70℃)
● 温度系数：400ppm/℃
● 绝缘电阻：≥ 1000MΩ( 500V.D.C. )
● 绝缘耐压：1000V ( AC.RMS )1min
● 平 滑 性：±0.10%

WDD35D-4机械性能：
● 机械转角：360°连续
● 启动力矩：≤1X10^-4 N·M
● 轴 承：两组滚珠轴承
● 轴 ：不锈钢
● 壳 体：铝合金表面氧化处理(银色)
环境性能：
● 机械寿命：50,000,000转
● 温度范围：-55℃~125℃
● 振 动：15g@2000HZ
● 冲 击：50g11mS
WDD35D4 1K
WDD35D4 2K
WDD35D4 5K
WDD35D4 10K

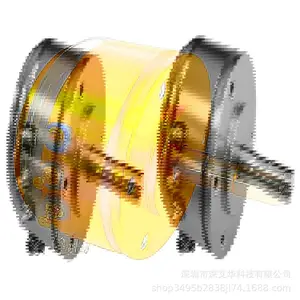

精密导电塑料角位移传感器产品采用硬质防锈铝壳体，模压一体化导电塑料基体。

进口贵金属电刷及集流部件，不锈钢轴匹配高速轴承，***了产品具有线 精度高、机械寿命长、分辨***、动态噪声小等优良 能。

电气 能： 标称阻值 1K 5KΩ 阻值公差 15％ 独立线 度 1％－005％ 理论电气转角 3452° 额定功耗 2W（70度）

电阻温度系数 ≤004％度 绝缘电阻 ≥1000MΩ（500VDC）

绝缘耐压 1000V（ACRMS）1min 输出平滑 ≤010％ 分辨率

***机械 能： 机械转角 360°（连续） 启动力炬 ≤1010E-4N?M

旋转速度 600 Umin 环境特 ： 机械寿命 5010E6周

防护等级 IP40 使用环境 -55度+125度 振动 15G 2000HZ 冲击 50G 11ms

角度传感器的功能是把一个机械角位移转换成电气信号，并且该信号与机械运动成正比。

电刷装配连接到机械运动机构，使塑料阻轨产生一个电压分配器。

WDD35D4 电位器的阻轨两端(1,2 )连接到稳定的直流电压(允许小电流)。当在电刷和修正过的导电塑料阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。

WDD35D4 电位器作为一个电压分配器，故可以不必着重于导电塑料阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，但不会影响到测量结果。

WDD35系列产品清单：
WDD35D4 WDD35D1 WDD35S WDD35D4B WDD35SC WDD35D8T WDD35D4E1 2WDD35D4 WDD35D4P WDD35SC1A WDD35SC5 WDD35D4K WDD35D4C4 WDD35D4A8 WDD35D4G WDD35S2 WDD35D4A4 WDD35D4A WDD35D4N WDD35D4M WDD35D1F WDD35D1C WDD35SC8 2WDD35D1 WDD35D4B2 WDD35D1A WDD35SC1B WDD35D4I WDD35SC7A WDD35D1B WDD25 WDD35D4F WDD35D8A WDD50B CXWY-BS CXWY系列 CXWY-CS WDS-JD-01
