一、SYF-1B水-油分离装置工作原理

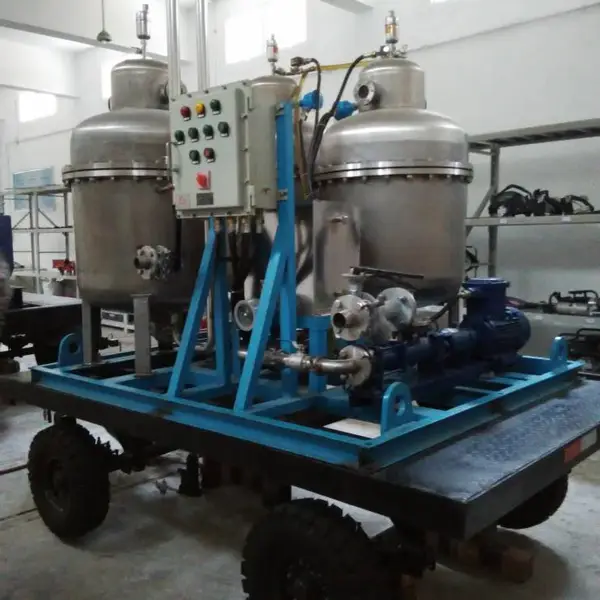

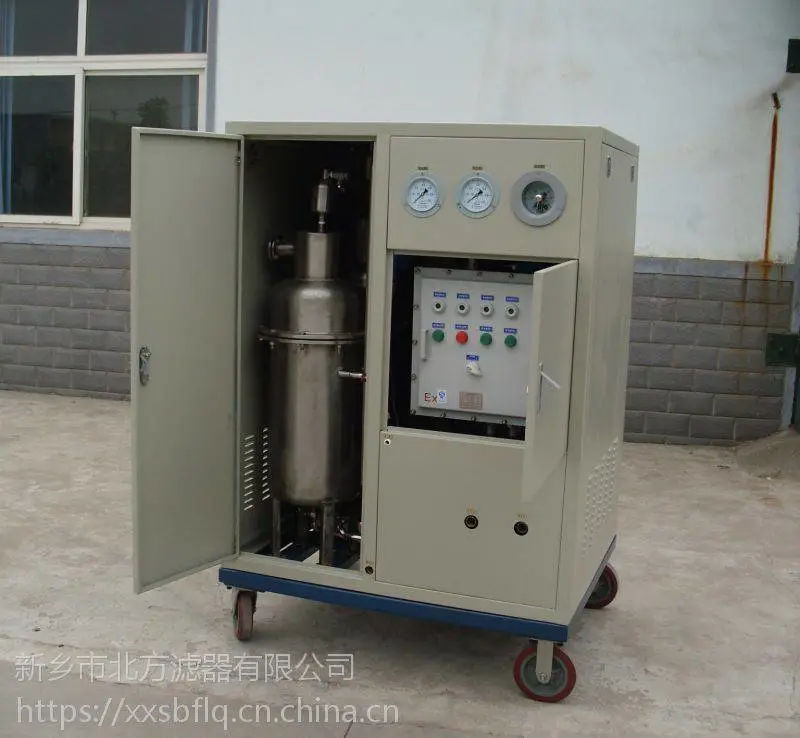

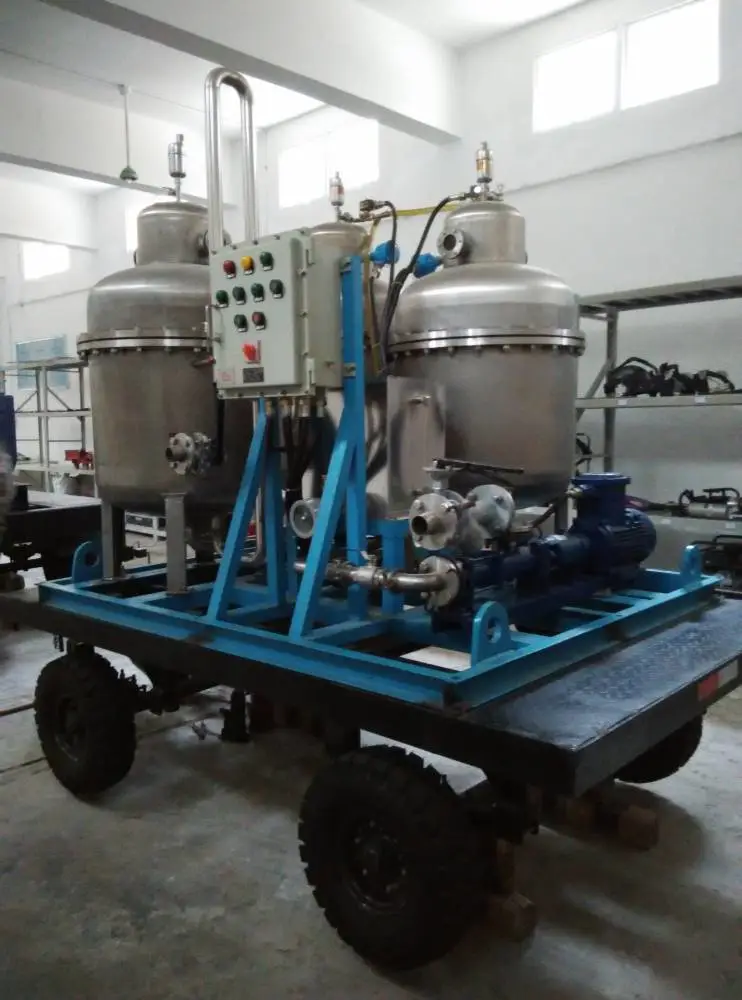

SYF-1B水-油分离装置由预过滤器、聚结分离器(含聚结和分离两腔)、吸附过滤器、泵机、控制箱、车体等组成。它适用于船舶、冶金、石化、食品行业含油废水及脱脂废水的处理，分离后水中含油量≤5ppm。此产品经中环协（北京）认证中心检测，颁发中国环境保护产品认证证书。

水油分离器中装的聚结滤芯和分离滤芯是由我公司自行研制设计的，聚结滤芯利用特殊超细纤维材料并结合内部巧妙的结构设计，将水中乳化液的水包油切开即破乳，再将分离的细小油滴逐步聚结成大的油滴，并输送至下一级分离滤芯，分离滤芯利用其亲水疏油性材料将大的油滴拦截并排出。为了达到更好的除油效果，需要在聚结滤芯的前级加上预处理级，以除去水中的杂质颗粒，防止以颗粒为核心而不能破乳除油，同时也相应延长聚结滤芯和分离滤芯使用寿命。

    SYF-1B水-油分离装置的除油工艺过程：

二、性能及技术参数

2.1处理量:1m³/h

2.2工作温度:0～50℃

2.3 工作压力: ＜0.3Mpa

2.4型号说明

       SYF-1B水-油分离装置型号说明如下：

       SYF-1  B

三、基本结构原理及选型参数表

3.1 SYF-1B水-油分离装置基本结构原理见附件

3.2 选型参数表

四、备件和消耗件

  附件：

1.      预过滤器

预过滤器罐体内装有纳污容量大、使用寿命长、过滤精度高的滤芯,污水进入过滤器后,较粗的颗粒会因惯性沉淀下来,较细的颗粒被滤芯表面拦截,***净水经过出水管线流出过滤器。随着过滤时间增加,沉积在滤芯上的污染物越来越多,过滤器进出口压差逐渐上升,当上升到最在允许工作压差时(0.15MPa),说明滤芯已被堵塞,需要及时更换。另外, 由于预过滤器滤芯是用超细玻璃纤维滤纸制成,因其固有特性,使得预过滤芯同时又分担一部分破乳的功能, 即将水包油进行破乳切开, 然后输送至重力分离器内聚结上浮。预过滤器作为高效聚结分离器的保护性装置,具有高的过滤精度,能够过滤去除细小的悬浮物杂质(＞10μm), 防止以颗粒为核心而不能破乳除油,因此有效延长后续设备中聚结滤芯和吸附滤芯的使用寿命,减少运行维护成本。预过滤器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方,结构如下图左所示。

2.聚结分离器

高效聚结分离器内装的聚结滤芯是我公司自行研制设计的,它利用特殊超细纤维材料并结合内部巧妙的结构设计，将水中细微的乳化油破乳并逐步聚结成大的油滴，然后上浮至集油腔，由排油口自动排出，处理后排出的水含油量≤5mg/L。在系统运行过程中,进口含油量和进口流量对聚结效果影响较小,出水口含油浓度稳定。高效聚结分离器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方,高效聚结分离器结构如上图右所示。

3.吸附过滤器

活性碳吸附器主要应用于工业废水的深度处理,其功能实现是通过吸附滤芯来实现的,吸附滤芯内装有活性炭颗粒,活性碳颗粒具有非常多的微孔和巨大的比表面积,对水中的有机污染物具有很强的物理吸附能力,能够有效降低水中有机物含量、COD、色度、异味等,实现水质深度处理的目的。活性碳吸附器的操作原理基本与预过滤器相同,吸附过滤器进出口设有压差计,当压差达到值0.15Mpa时,表明活性碳吸附滤芯已经被污染物堵塞,应该取出更换。活性碳吸附器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方。
