产品特性:高温品牌:西高阀型号:H76
材质:铸钢连接形式:法兰加工定制:否
结构形式:双瓣式公称通径:50-600mm

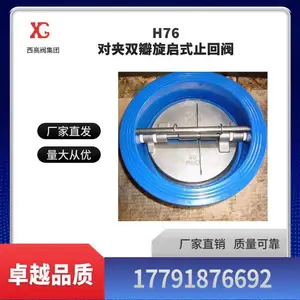

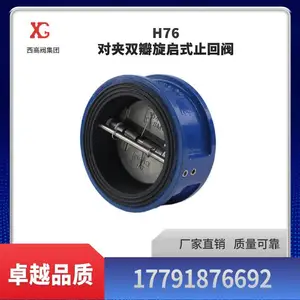

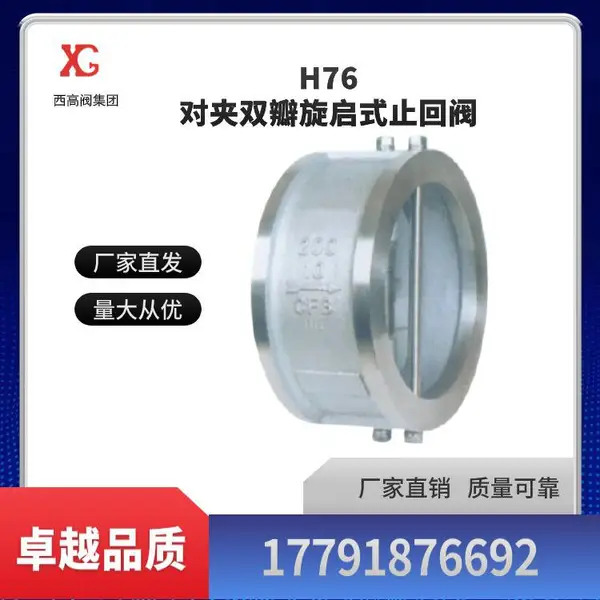

H76对夹双瓣旋启式止回阀

一、 产品概述

H76H、H76W、H76X对夹双瓣式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可***减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。

二、 产品特点

1、体积小,重量轻,结构紧凑、维修方便;

2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭;

3、因速闭作用,可防止介质倒流;

4、阀体结构长度尺寸小,刚性好;

5、安装方便,可用于水平垂直两个方向安装。

三、主要技术参数

产品型号

H76H、H76W、H76X

公称压力

1.0-4.0Mpa

公称通径

DN50-DN600

适用介质

水、气、油、酸类等

适用温度

H76X≤150℃、H76H、H76W≤425℃

设计标准

JB/T 8937

结构长度

GB/T 12221

压力温度等级

GB/T 12224

试验与检验

GB/T 13927

法兰连接

JB/T 79、GB/T17241.6



三、 产品适用性能

产品型号

公称压力MPa

适用介质

适用温度℃

H76X-C型

1.0-1.6

水、蒸汽、油品等

≤150℃

H76H-C型

1.0-4.0

水、蒸汽、油品等

≤425℃

H76W-P型

硝酸类

≤425℃


H76W-R型

醋酸类

≤425℃




四、 产品主要部件材料



零件名称

零件材料




H76X-C型

H76H-C型

H76W-P型

H76W-R型


阀体

WCB

WCB

CF8

CF8M

蝶板

WCB

WCB

CF8

CF8M

阀杆

2Cr13

2Cr13

304

316

弹簧

304

304

304

316

密封面

橡胶

堆焊硬质合金

本体密封

本体密封







五、 主要尺寸



公称通径

PN1.0MPa

PN1.6MPa

PN2.5MPa

PN4.0MPa





DN

L

D

L

D

L

D

L

D

50

60

109

60

109

60

109

60

109

65

67

129

67

129

67

129

67

129

80

73

144

73

144

73

144

73

144

100

73

164

73

164

73

170

73

170

125

83

194

83

194

83

198

83

198

150

98

220

98

220

98

228

98

228

200

127

275

127

275

127

288

127

293

250

146

330

146

333

146

343

146

355

300

181

380

181

388

181

403

181

420

350

184

440

184

448

184

460

222

480

400

198

493

198

498

198

520

232

549

450

203

543

203

558

-

-

-

-

500

219

598

219

630

-

-

-

-

600

222

698

222

734

-

-

-

-
