FUNKE 管壳式换热器，主要用于冷却润滑油和液压油或水的加热

关于FUNKE

自 1974 年成立以来，FUNKE 迅速确立了自己作为工业管壳式换热器专家的地位。在随后的几年中，该产品范围不断扩大，包括垫片和钎焊设计的板式换热器、风冷式换热器和电油预热器。FUNKE现在是全球为数不多的拥有如此广泛产品组合的制造商之一。

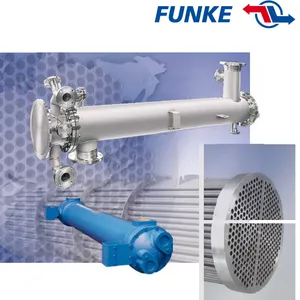

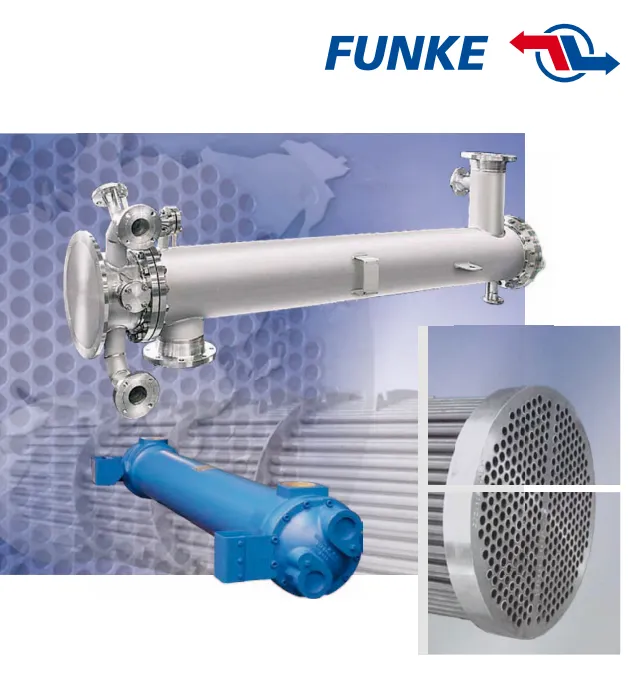

管壳式换热器

在管壳式换热器领域，FUNKE拥有一系列成熟的系列型号和量身定制的解决方案。我们的产品系列还包括安全热交换器，因此可以满足机械和系统工程中的所有热力学要求

我们的管壳式换热器普遍用于机械和系统工程，主要用于冷却润滑油和液压油或水等流体，以及基于饱和蒸汽的加热。水、水/乙二醇混合物或海水可用作冷却介质。无论是系列型号还是定制解决方案，200 多种材料设计中的渐变尺寸构成了和详细类型选择的基础。

管壳式换热器系列；

?BCF、CCF、SSCF

?管束固定或可拆卸

?交换面积从0.11平方米到11.45平方米不等

?内部管道尺寸：6.35 x 0.5 mm 和 9.5 x 0.8 mm

?可变挡板间距

?管侧 1 路、2 路或 4 路

?水平或直立设计，带倾斜或夹紧支脚或支架

?壳体侧设计压力： 16 bar

?管侧设计压力：10 bar

?设计温度 BCF / CCF： -10 / 150 °C， - SSCF： -10 / 230 °C

?符合 PED 2014/68/EU 模块 B 的型式检验

?CE标志

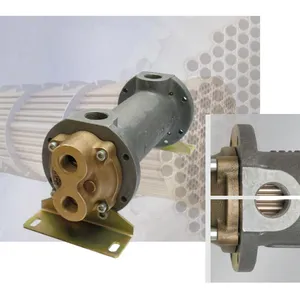

TDW

?带翅片管的可拆卸 U 型管束

?螺旋挠度原理，实现高比传热性能

?交换面积从0.05平方米到1.5平方米不等

?内管尺寸：14 x 1 mm，符合 DIN EN 12452 标准

?管侧 4 路

?也可作为储罐安装型号 TDW T 提供

?壳体侧设计压力： 16 bar

?管侧设计压力：8 bar

?设计温度：100°C

?符合 PED 2014/68/EU 模块 B 的型式检验

?CE标志

UNIVEX

?可拆卸管束

?交换面积从 0.15 平方米到 5.79 平方米不等

?内管尺寸：6 x 0.5 mm

?管侧 4 路

?壳体侧设计压力： 16 bar

?管侧设计压力：10 bar

?设计温度：-10 / 120°C

?无需型式检验，无CE标志

?符合 PED 2014/68/EU 认证

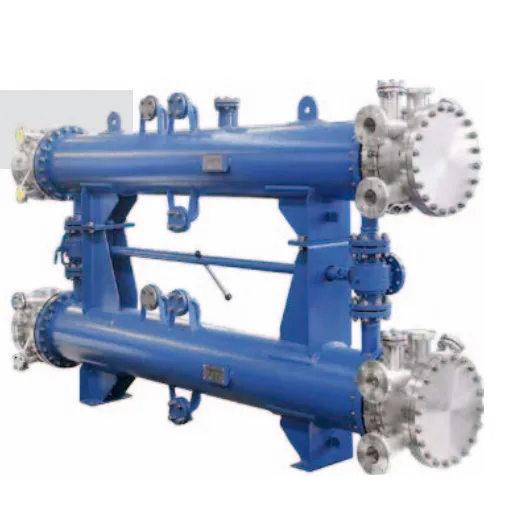

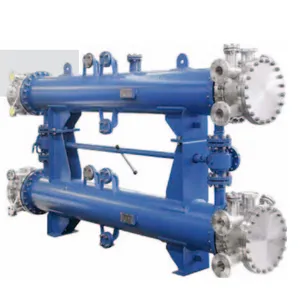

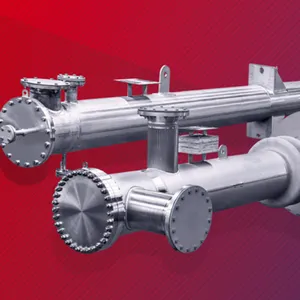

定制解决方案，管壳式换热器

除了系列型号外，FUNKE还为管壳式换热器领域提供定制解决方案。客户的要求是重中之重。作为项目工程的一部分，根据运行数据、建筑法规和规范开发热力学解决方案。我们致力于寻找一种技术和经济优化的解决方案，既能满足客户的需求，又能满足我们对系统安全性和效率的标准。

我们生产直径达 3,000 mm、重量达 60 吨的定制管壳式换热器。还可以实现定制的外部和内部涂层，例如在管材内部和管束上涂上耐海水和耐酸的涂层。

定制管壳式换热器系列

CP （TEMA W型）

设计特点

?坚固的设计，可拆卸的光滑管或翅片管束便于检查

?通过两个密封件和带信号孔的中间环，对浮动管板进行安全密封

应用

普遍用于流体的热交换和气体的冷却。典型应用：液压系统、大型发动机和造船业的油冷。可用作压缩机的中间冷却器和后冷却器，可用作冷凝器等。

A-100（TEMA型W型）

设计特点

?带浮动底座的 1 向可拆卸光滑管束

?由于有大量的标准化单元，尺寸范围广

应用

工艺气体或压缩空气的冷却和干燥。在压缩机工程中用作中间冷却器或后冷却器。气体通过管道输送，非常适合作为天然气管网中的管道冷却器。

C-100（TEMA型P型）

设计特点

?带有环形密封的可拆卸管束可实现更大的长度差异，这是由于壳体和内管之间的热膨胀不同而产生的

?可以在不松开浮动底座的端盖的情况下拆下管束

应用

适用于各种介质、空气或气体的热处理的热交换器。可用作中间冷却器或后冷却器。
