输入通道

• 4、6 或 8 个 FlexChannel? 输入

• 每个 FlexChannel 提供：

• 一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者

• 使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

• 350 MHz、500 MHz、1 GHz、2 GHz（可升级）

采样率（所有模拟/数字通道）

• 实时：6.25 GS/s

• 插值：500 GS/s

记录长度（所有模拟/数字通道）

• 62.5 M 点标配

• 125、250、500 M 点（选配）1

波形捕获速率

• >500,000 个波形/秒

垂直分辨率

• 12 位 ADC

• 高分辨率模式下高达 16 位

标准触发类型

• 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）

• 辅助触发 ≤5 VRMS，50Ω，250 MHz (>200 mVpp)（仅边沿触发）

标准分析

• 光标：波形、V 条、H 条、V&H 条

• 测量：36

• 频谱视图：频域分析，独立控制频域和时域

• FastFrameTM：分段内存采集模式，触发速率 > 5,000,000 个波形/秒

• 图：时间趋势、直方图、频谱和相位噪声

• 数学：基本波形代数、FFT 和***公式编辑器

• 搜索：搜索任何触发标准

• 抖动：TIE 和相位噪声

选配分析1

• ***抖动和眼图分析

• 用户定义的过滤

• ***频谱视图

• RF 与时间光迹、触发、光谱图和 IQ 捕获

• 数字电源管理

• 模板/极限测试

• 逆变器、电机和驱动器

• LVDS 调试和分析

• PAM3 分析

• ***功率测量和分析

• ***矢量信号分析 (SignalVu-PC)

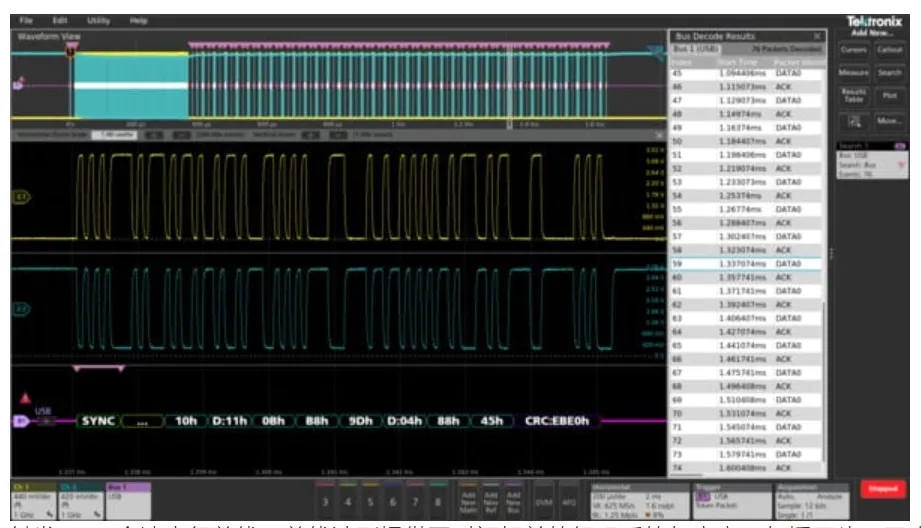

选配协议触发、解码和分析1

• I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO 和 NFC

选配串行一致性测试1

• 以太网、USB 2.0、汽车以太网、工业以太网

任意/函数发生器1

• 100 MHz 波形生成

• 波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

数字电压表2

• 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器2

• 8 位

显示

• 15.6 英寸 (396 mm) TFT 彩色

• 高清 (1920 x 1080) 分辨率

• 容性（多触点）触摸屏

连接性

• USB 主控（7 端口），USB 3.0 设备（1 端口），LAN（10/100/1000 Base-T 以太网；符合 LXI 标准），显示器端口，DVI-D，VGA

e*Scope?

• 使用标准网络浏览器，通过网络连接远程查看和控制示波器

标配探头

• 每条通道一只 10 MΩ 无源电压探头，<4 pF 容性负载

保修

• 1 年（标配）

尺寸

• 309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）宽 x 204 mm（8.0 英寸）深

• 重量：<11.4 kg（25 磅）

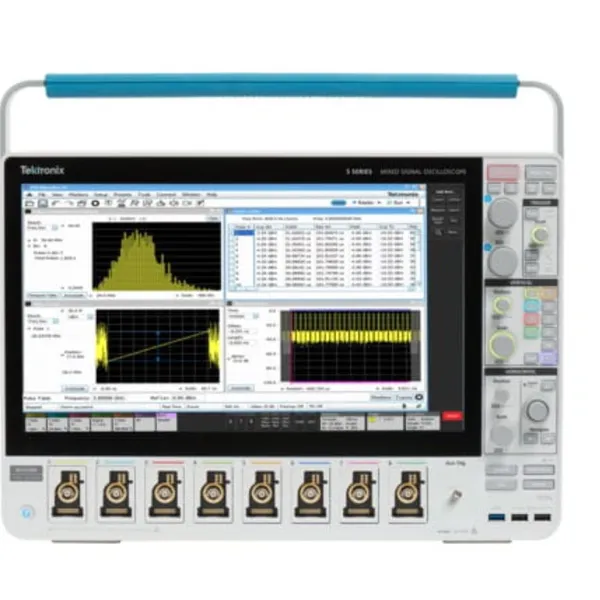

5 系列 MSO 拥有***创新的手指开合-滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及 4 个、6 个或 8 个 FlexChannel? 输入，每条通道可以测量一个模拟信号或 8 个数字信号，可以解决当前及未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

绝不会因为通道不够而推迟检验和调试流程！

5 系列 MSO 提供了 4 通道、6 通道和 8 通道型号及 15.6 英寸高清 (1,920 x 1,080) 显示器，可以更好地查看复杂的系统。许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和 DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试***挑战性的系统问题。

大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用***台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。

您可能认为6 和 8 通道示波器的价格会比 4 通道示波器高出 50%或 ***，但您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~25% 8 通道示波器只比 4 通道示波器贵 ~67% 。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。
