1 概述

闭式泡沫－水喷淋装置是一种灭火效能高，应用范围广的固定式灭火设备。适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内。

产品执行标准为GB 20031-2005《泡沫灭火系统及部件通用技术条件》。

（泡沫灭火系统 销售商：深圳市共安消防设备有限公司）

2 应用范围

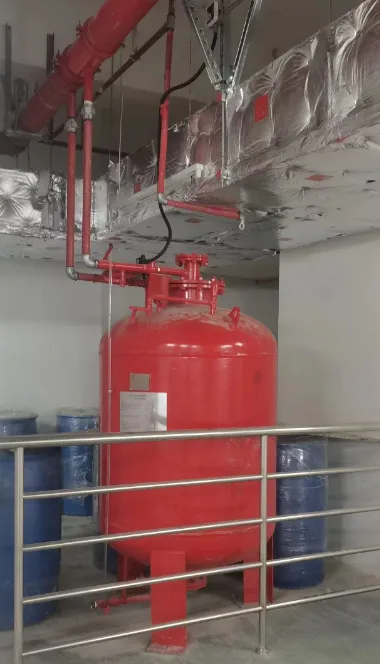

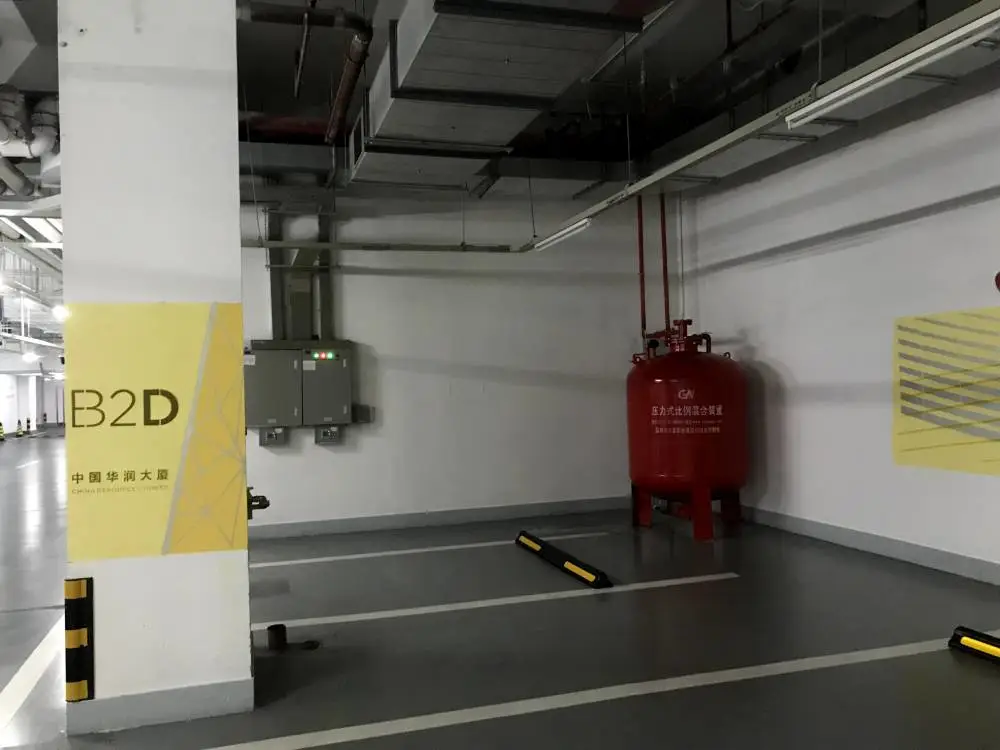

适用于危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等场所。另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。

4 工作原理

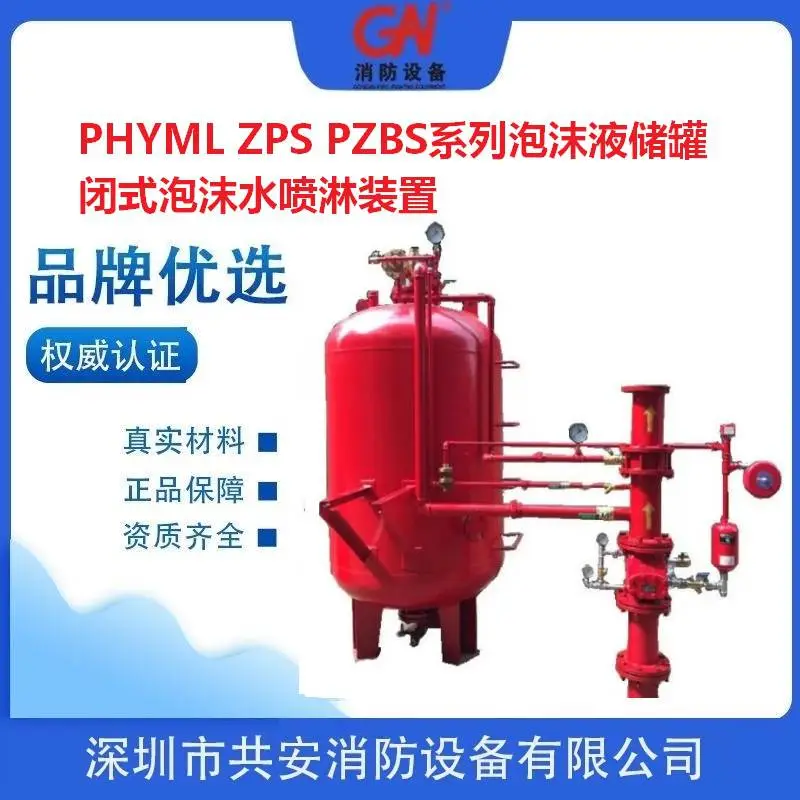

系统保护区域环境温度由于火灾而升高，达到闭式喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。带胶囊的泡沫罐（4）由于来自泡沫罐供水管路（34）的压力水挤压，使囊内泡沫液经泡沫液控制阀（14）和从主管路（22）进入泡沫比例混合器（19）的水混合，形成泡沫混合液，经由开启的洒水喷头（9）喷出，进行灭火。

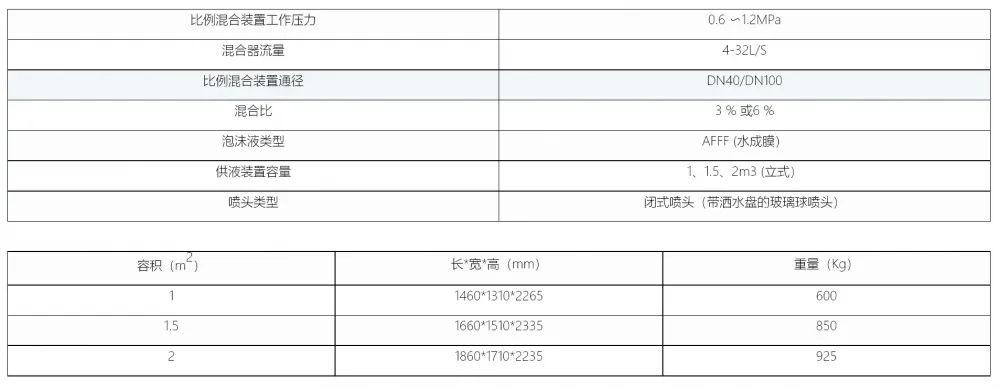

主要参数

压力式泡沫比例混合装置 闭式泡沫-水喷淋装置 （泡沫液储存罐规格型号）

PHYML32/10 PHYML32/15 PHYML32/20 PHYML32/30 PHYML32/50

PHYML64/10 PHYML64/15 PHYML64/20 PHYML64/30 PHYML64/50

PHYML80/10 PHYML80/15 PHYML80/20 PHYML80/30 PHYML80/50

PHYML112/10 PHYML112/15 PHYML112/20 PHYML112/30 PHYML112/50

PGNL1000 PGNL1500 PGNL2000 PGNL2500 PGNL3000 PGNL3500 PGNL4000

PGNL4500 PGNL5000 PGNL5500 PGNL6000 PGNL7000

ZPS32/10 ZPS32/15 ZPS32/20 ZPS32/30 ZPS48/10 ZPS48/15 ZPS48/20 ZPS48/30

ZPS64/10 ZPS64/15 ZPS64/20 ZPS64/30 ZPS80/15 ZPS80/10 ZPS80/20 ZPS80/30

ZPS100/10(主型) ZPS100/15 ZPS100/20 ZPS100/30 ZPSPL32/10 ZPSPL32/15 ZPSPL32/20

ZPS112/10 ZPS112/15 ZPS112/20 ZPS112/30 ZP112/10 ZP112/15 ZP112/20 ZP112/30

ZP32/10 ZP32/15 ZP32/20 ZP32/30 ZP48/10 ZP48/15 ZP48/20 ZP48/30

ZP64/10 ZP64/15 ZP64/20 ZP64/30 ZP80/15 ZP80/10 ZP80/20 ZP80/30

PZBS32/1-3(主型) PZBS32/2-3 PZBS48/1-3(主型) PZBS48/2-3

PZBS32/10 PZBS32/15 PZBS32/20 PZBS32/30 PZBS40/15 PZBS40/20 PZBS40/30

PZBS48/1-3 PZBS48/2-3 PZBS48/3-3 ZPSL32/10(3%) ZPSL32/20(3%) ZPSL32/30(3%)

PSL32/15(3%)(主型) PSL32/20(3%) PSL32/30(3%) PSL32/15(6%) PSL32/20(6%)

PZBS32/1.5-6(Y)(主型) PZBS32/1-6(Y) PZBS32/2-6(Y) PZBS32/1-3(Y)

PZBS32/1.5-3(Y) PZBS32/2-3(Y) PZBS32/3-3(Y) PZBS32/3-6(Y)
