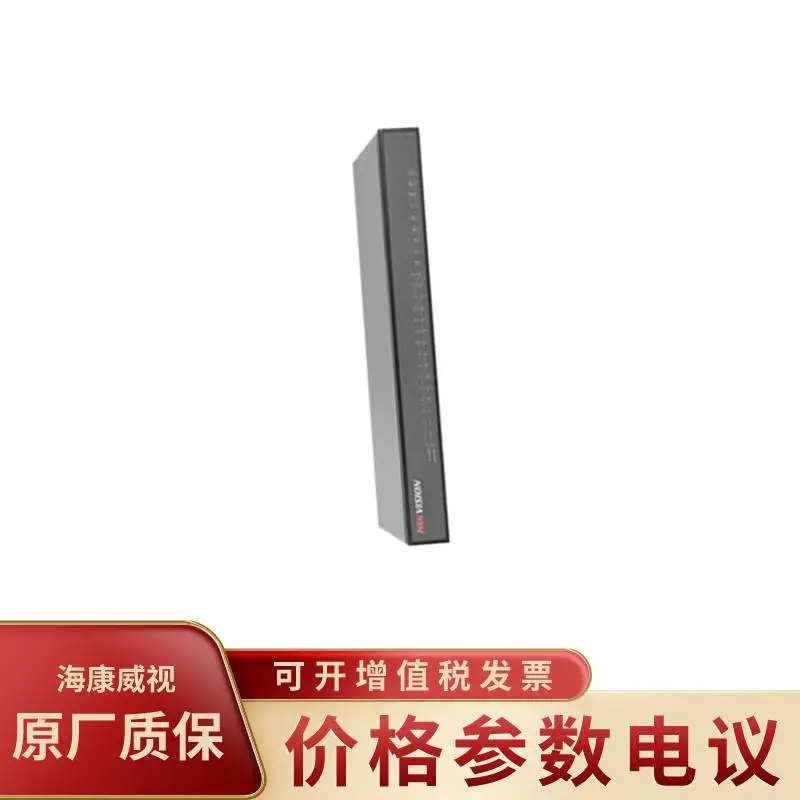

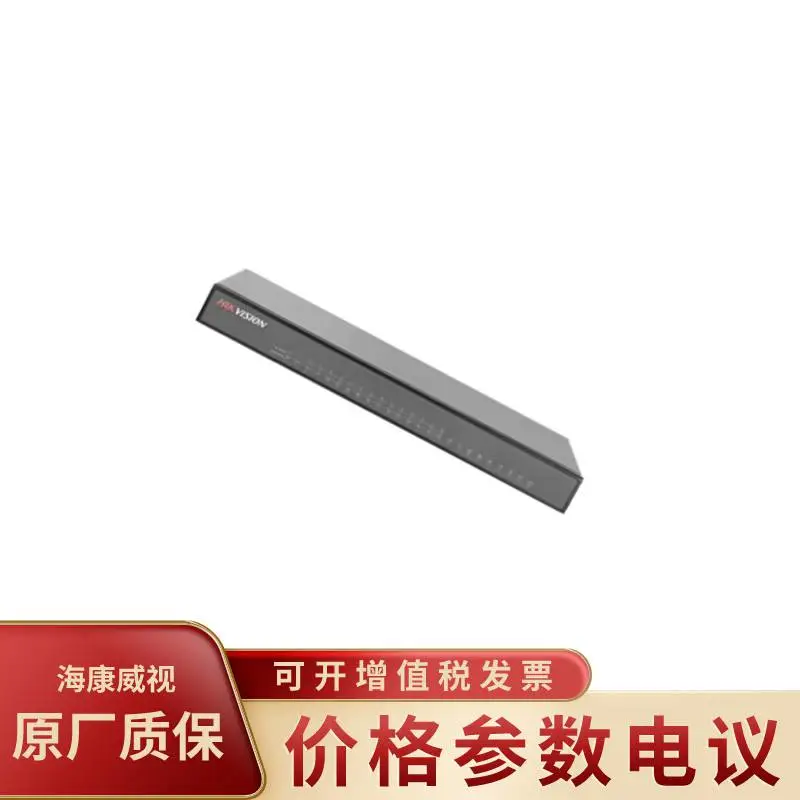

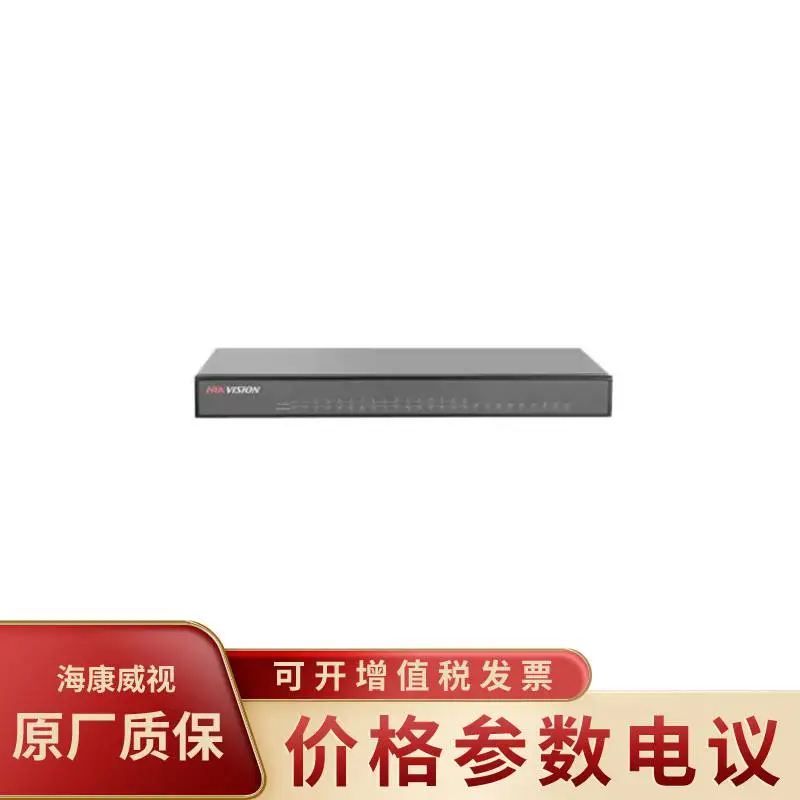

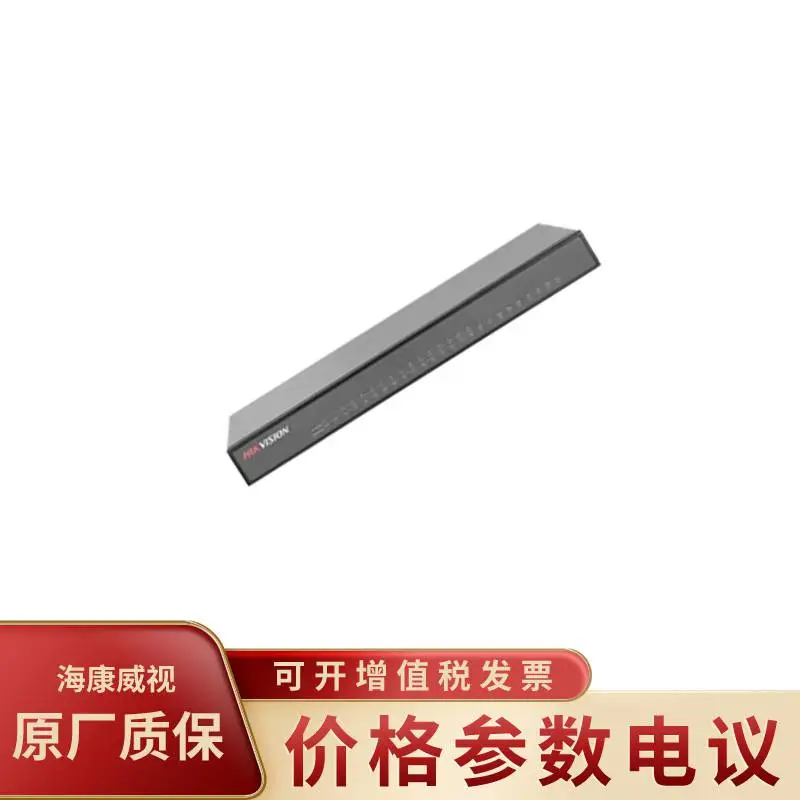

DS-B83-MR0802 海康威视物联网网关机架式形态动环主机 产品简介

DS-B83-MR0802是机架式形态动环主机，支持模拟量采集、RS-485通信、开关量输入、开关量输出，可

接入智能空调、UPS、蓄电池组、开关电源等动力设备，以及气体、温度、湿度、压力、风速等各类模拟

量传感器，适用于钢铁、化工、煤矿、能源、环保等行业，以及各种基站、机房的环境监控，并可以用于

企业生产环境监控。

DS-B83-MR0802 海康威视物联网网关机架式形态动环主机 功能特性

支持国际电工委IEC60875-5-104规约

支持8路本地4~20mA、0~5V模拟量接入，满量程精度可以达到0.5%，模拟量实时数据监测、4级超限报

警设置、逐级报警联动输出

支持触发器联动和随动，以脉冲和非脉冲模式输出

支持2路独立RS-485数据通信，其中1路全/半双工、1路半双工，每个接口可以接4个相同类型传感器

支持模拟量通道状态和485通信状态设备自检

支持5000条报警事件记录、事件存储和查询

支持8路开关量输入，兼容常开、常闭传感器

内置16G TF卡实现数据存储

支持4路开关量输出，输出时间可控，并支持报警联动输出

支持Modbus配置文件导入导出、新增协议

支持断电续航功能，续航时间约20s，能及时上传设备断电信息

支持AC 220 V主电源接口和外置辅助电源(标准蓄电池)，主辅电源自动切换

浪涌zui高4 KV，静电防护:接触放电zui高6 KV、空气放电zui高8 KV

DS-B83-MR0802 海康威视物联网网关机架式形态动环主机 规格参数

型号 DS-B83-MR0802

功能 对接传感器协议(南向协议)ModbusRTU

对接平台协议(北向协议)SDK,ISUPIEC104

接口 网口数量 1个RJ45 10M/100M自适应

开关量输入/输出 DI:8路，DO:4路

对外供电接口 12V输出:1个

RS485/RS232接口 RS485:2个

模拟量输入(0-5V或4-20mA)8路

性能参数 整机变量数量 142个

处理器参数 ARM 32-bit 200 MHZ

内存参数 128KB

网络带宽(IN/OUT)输入:100Mbps,输出:100Mbps

FLASH 4Mb

通用参数尺寸(宽x高x深)440 mm x 44.5 mm x195 mm

重量 ≤4KG

工作温度 -10°C-55°C

工作湿度 10%-90%

供电电源 AC 220 V，50 Hz，1.7 A

整机功耗 ≤5W
