液压卷带装置产品介绍

带式输送机液压卷带装置是用于煤矿井下可伸缩带式输送机的标准配套部件，其功能是迅速、快捷的将贮带仓内贮满的输送带缠绕到卷带装置的卷轴上，再通过卷带装置的水平旋转，将成卷输送带移送至机架外，然后用辅助运输工具将输送带运走。该设备的应用可提高工作效率，降低工人的劳动强度。

液压卷带装置结构及工作原理

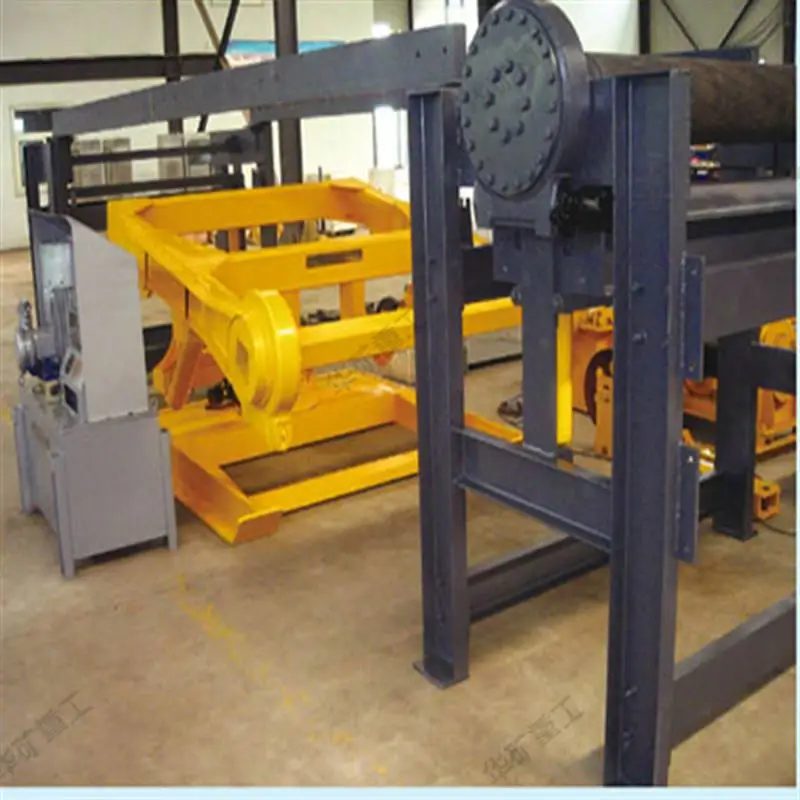

带式输送机用液压卷带装置由机架、液压泵站、固定夹带装置、液压回转减速抽带装置、卷带装置、180°水平旋转装置等部件组成。

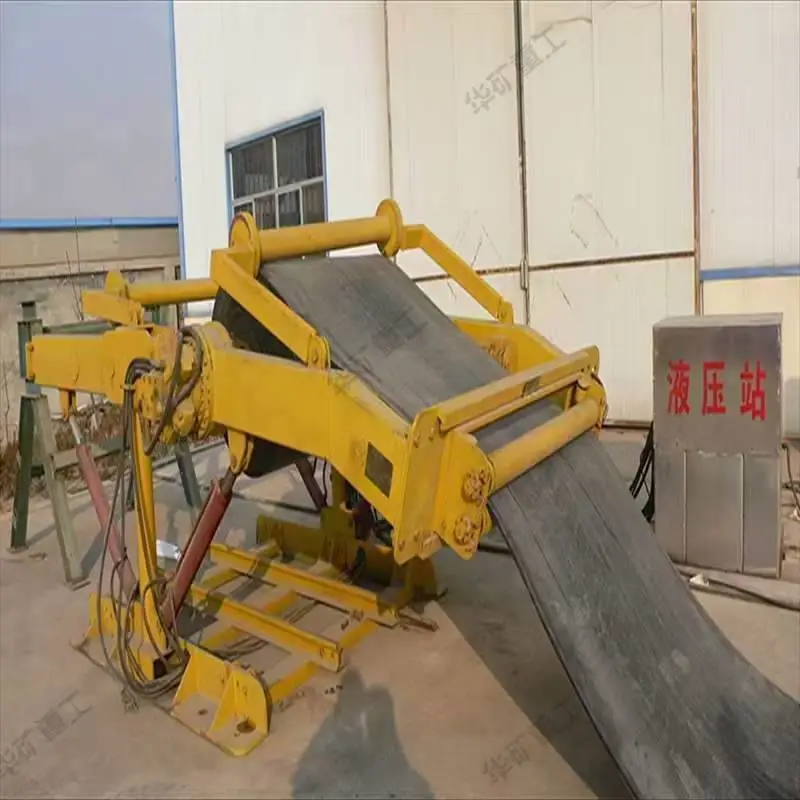

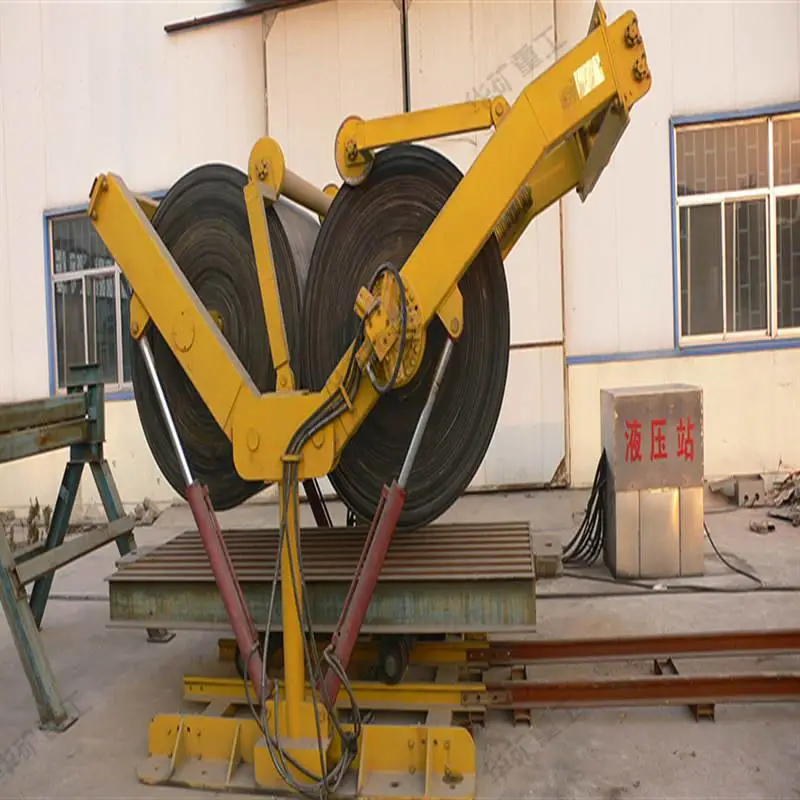

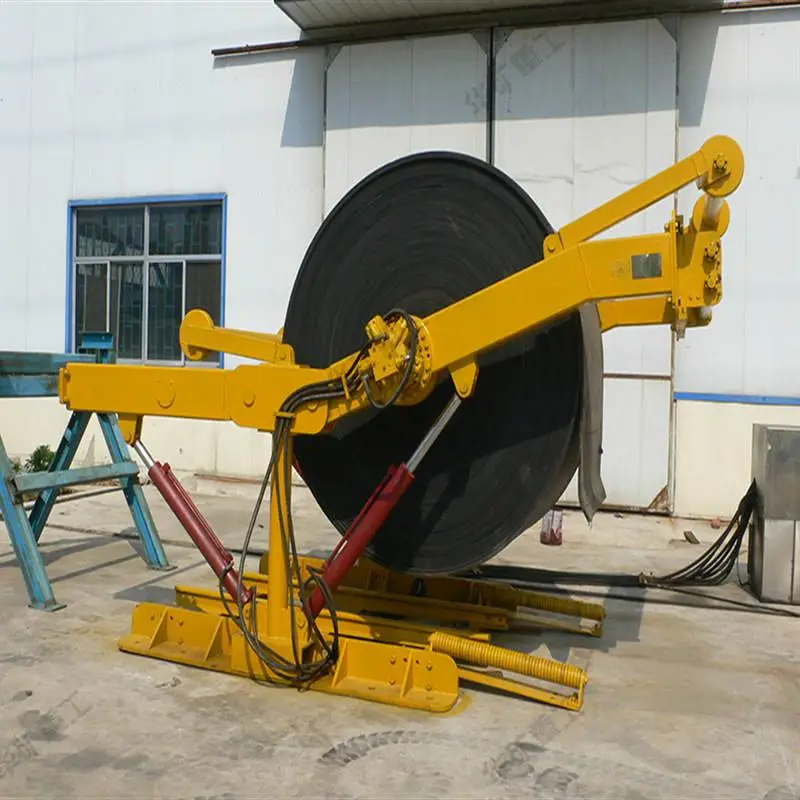

该装置布置在伸缩带式输送机贮带仓的后方，整套设备的动力均由液压泵站提供。当贮带仓贮满输送带时，先通过固定夹带装置把皮带夹住，防止皮带跑掉，当卷带完成皮带接头连好后才能松开。抽带机构由液压马达带动上滚筒转动，下滚筒由两个液压油缸支起，将皮带压在上下滚筒之间，随着液压马达不断的转动，皮带就松弛下来，此时将皮带接头拆开，就可以进行卷带，卷带结束后，支承下滚筒的液压油缸松开，下滚筒复位。卷带机构由液压马达带动，卷带力大，速度可控，可卷带长120米左右，摇臂可上下左右摆动以卷带整齐，并可实现180°内旋转把卷好的皮带移出皮带机架。

所有夹带装置中液压缸回路中均装有液压锁，可液压缸夹紧力恒定。并安装防滑落机构，以在带式输送机正常运行时，不会产生误夹紧输送带的事故发生。

液压卷带装置特点:

1.产品整体结构尺寸小，前后长度6.8米。有效节约井下有限空间。

2.产品采用模块化设计，卷带、抽带、压带、液压站、纵梁各自为一体，前后左右尺寸对称, 安装简单,一般四个人1小时可安装完毕。

3.卷带机构采用工程机械液压回转机构，具有结构紧凑，输出扭矩大，噪音低，传动间隙小，工作平稳，抗冲击性能好，***等特点，变速机构与回转支承中的动圈及涡杆的齿合精度在整车调配前调整到较佳位置，调试速度快，效果好，在停电或故障时可手动旋转。

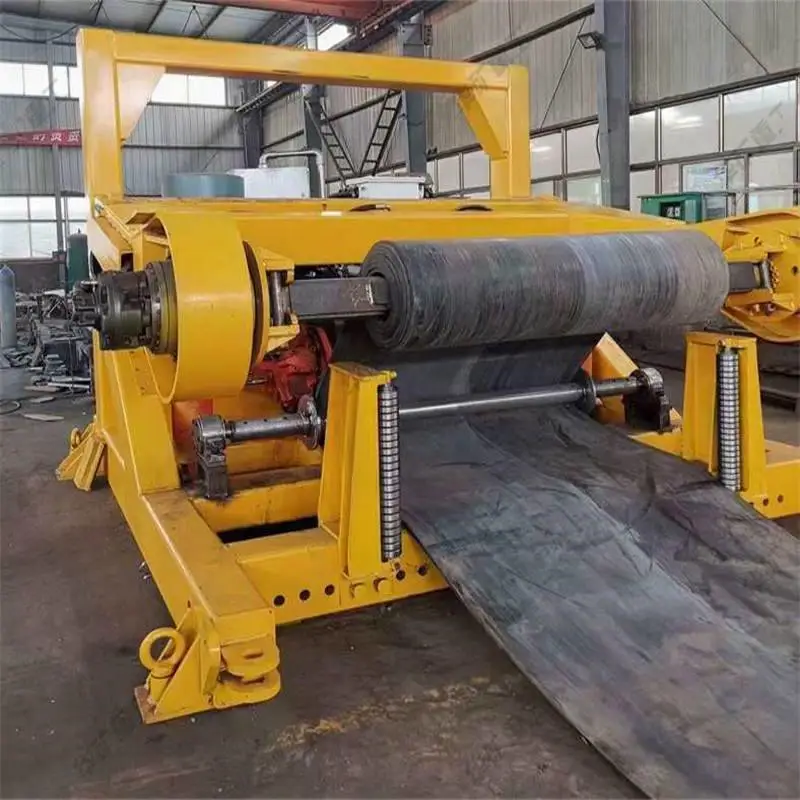

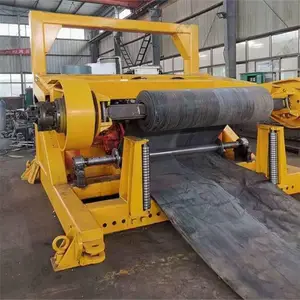

4.抽带机构采用液压滚压方式，可实现连续抽带。操作简单，使用方便。

液压卷带装置主要技术参数

型号：JY1000/15 JY1200/15 JY1400/15

适用输送带宽度mm 1000 1200 1400

压带机构夹持力（KN） 50 50 57

抽拉带工作拉力（KN） 60 60 60

卷带扭矩NM 8000 8000 12000

成卷大直径 mm 0

成卷大质量 Kg 3000 4000 6000

电机功率 KW 15 15 15

电压等级V 660/1140 660/1140 660/1140

系统压力 MPa 16 16 16

系统高压力 MPa 18 18 18
