产品综述

6121A是具有音频信号产生和音频信号分析功能的测试仪器，适用于语音性能测试和音频功放测试等领域，满足电台、移动通信、音响设备和水声通信设备对频响、谐波失真和信噪比等指标的测试需求，是音频信号性能测试的常备仪器。

6121A音频分析仪具有高精度音频信号分析功能，集失真计、SINAD计、频率计数器、交流电压表、直流电压表和FFT分析仪的功能于一身；具有低失真音频信号发生功能，可输出正弦波、方波和直流等多种音频激励信号。

该产品具有以下特点：

一键式选择音频发生、音频分析、时域分析、频域分析、扫描等模式

双通道模拟音频信号发生，双通道模拟音频信号分析，可同时运行

时域分析和频域分析模式，可同时显示分析双通道的测量结果

测量直流或10Hz至100kHz频率范围内的信号

低至-90dB的剩余失真适用于低失真器件测量

高质量、多类型的模拟音频激励信号：正弦波、双正弦波、方波和直流

可选10kHz、20kHz和100kHz带宽测量

可表征信噪比、SINAD、THD、THD+N等多种性能指标

可通过GPIB和LAN接口实现程控

功能特点

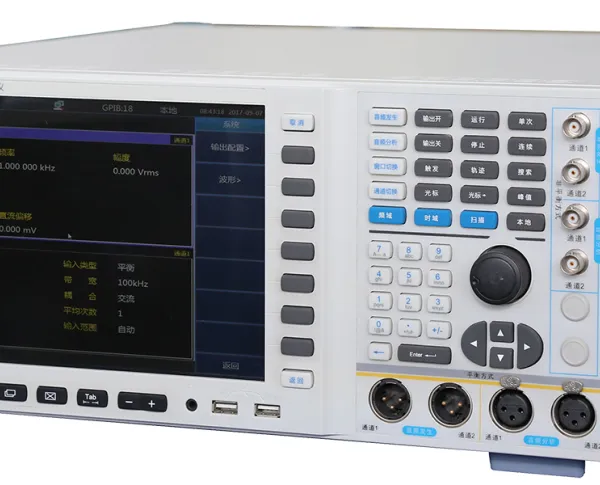

• 一键式选择各种工作模式

  6121A音频分析仪可工作于音频发生、音频分析、时域分析、频域分析、扫描分析等多种模式，通过面板上的“音频发生”、“音频分析”、“时域”、“频域”和“扫描”等按钮，可以一键选择对应的工作模式。

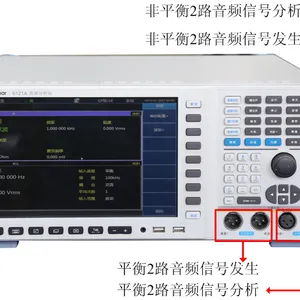

• 多路多通道测量

  6121A具有两通道模拟音频信号分析功能，可配置为平衡输入或者非平衡输入；具有两通道模拟音频信号发生功能，可配置为平衡输出或者非平衡输出。双通道模拟音频信号分析和双通道模拟音频信号发生可同时运行，满足多路音频激励信号产生和多路音频信号分析的测试需求。

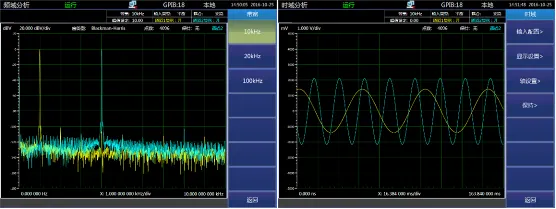

• 音频分析结果双通道同时显示

  6121A的模拟音频分析功能，在时域和频域模式下，以不同颜色同时显示两路分析通道的测量结果，以满足两路通道对信号的测试对比。




•
