工作闸门 退水闸 平面定轮钢闸门 型号选择

工作闸门 退水闸 平面定轮钢闸门的选型时需要从技术可行性、经济允许性、应用合理性、运行可靠性等多方面的因素入手,加以综合考虑,以***闸门作用的有效发挥。以孔口面积在4 m'以下、水流量在每秒 30m3以内的水利工程为例,设计人员可为工作闸门优先选用锥形阀,并在门叶结构的吊耳部位补充设计平压的结构装置。

平面钢闸门的细部结构包括面板厚度设计、梁体应力设以启闭机械的容量设计、止水压板设计、金属构件防腐设计等诸多的方面,要想***平面钢闸门结构的质量,必须遵循这些方面的设计要求,实施规范化设计。

平面钢闸门的体系设计并非将闸门作为统一的整体进行设计,而是独立划分面板结构与梁体结构,进行针对性的设计,所以,设计人员必须根据要求对两个结构进行有效设计。

从面板的设计方面来讲,其厚度是影响闸门功能的主要因素,目前,闸门的厚度设计主要依据巴赫公式、《规范》与德意志联邦标准三种方案进行设计,如下表一所示,各种方案均有其*的设计侧重点,比如,《规范》更注重弹塑性阶段内面板的强度储备,以材料容许应力作为标准,对其强度进行验算》而两外两者则将面板定位成弹性的薄板,不另外考虑其在变形之后达到弹塑性阶段内的强度。

平面定轮钢闸门的应用

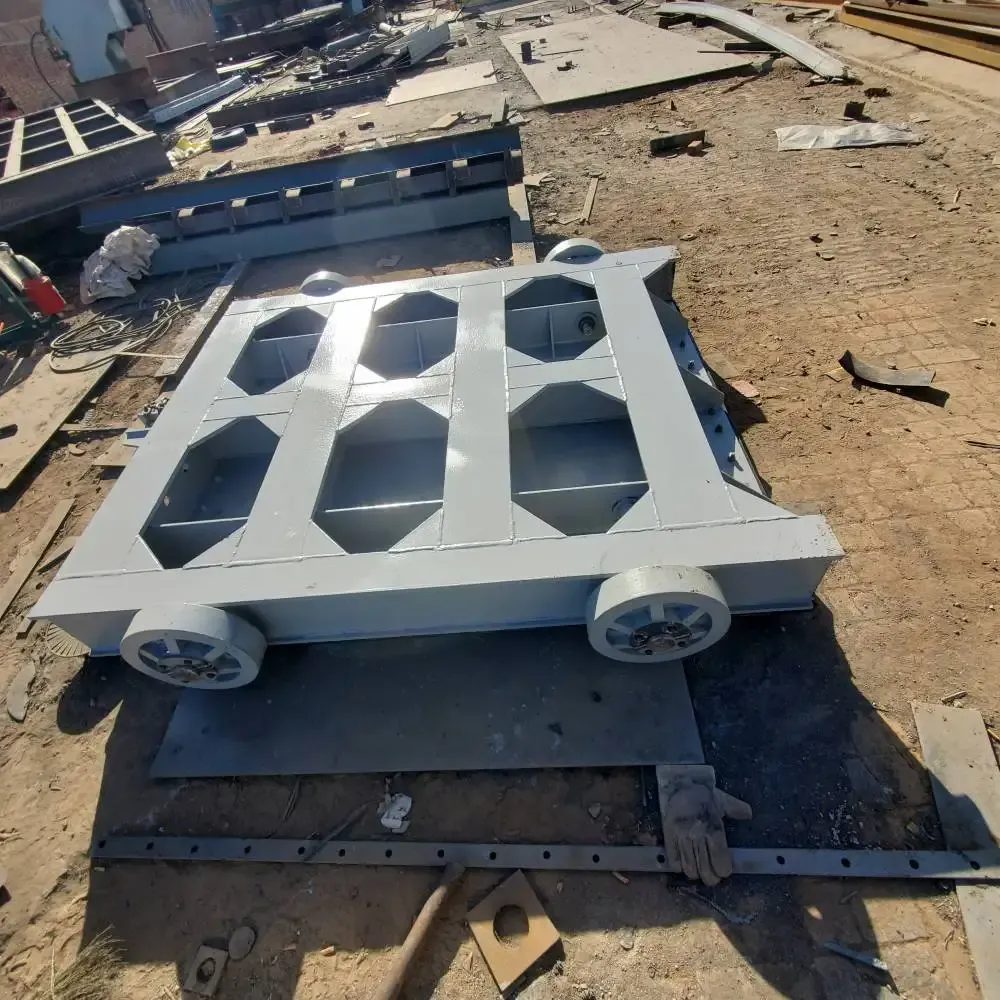

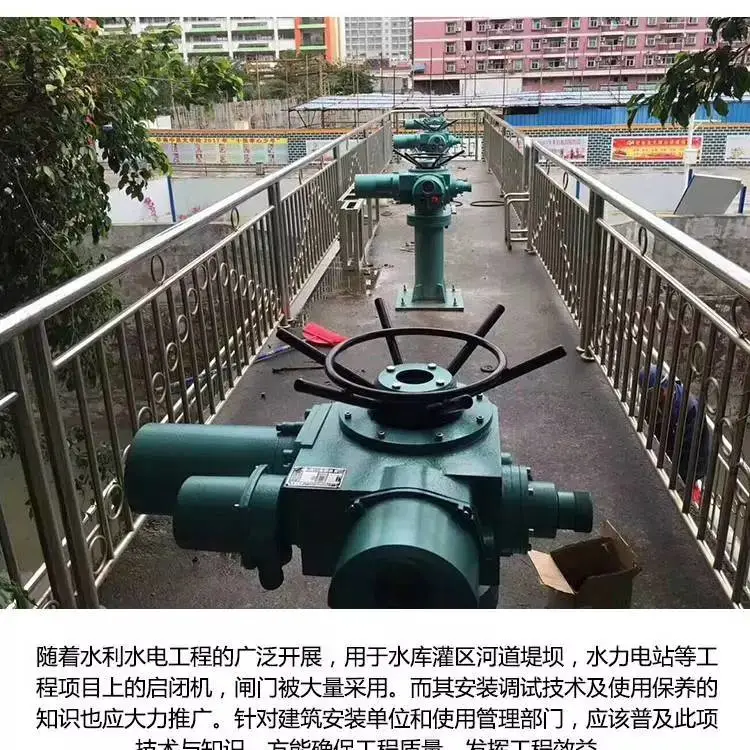

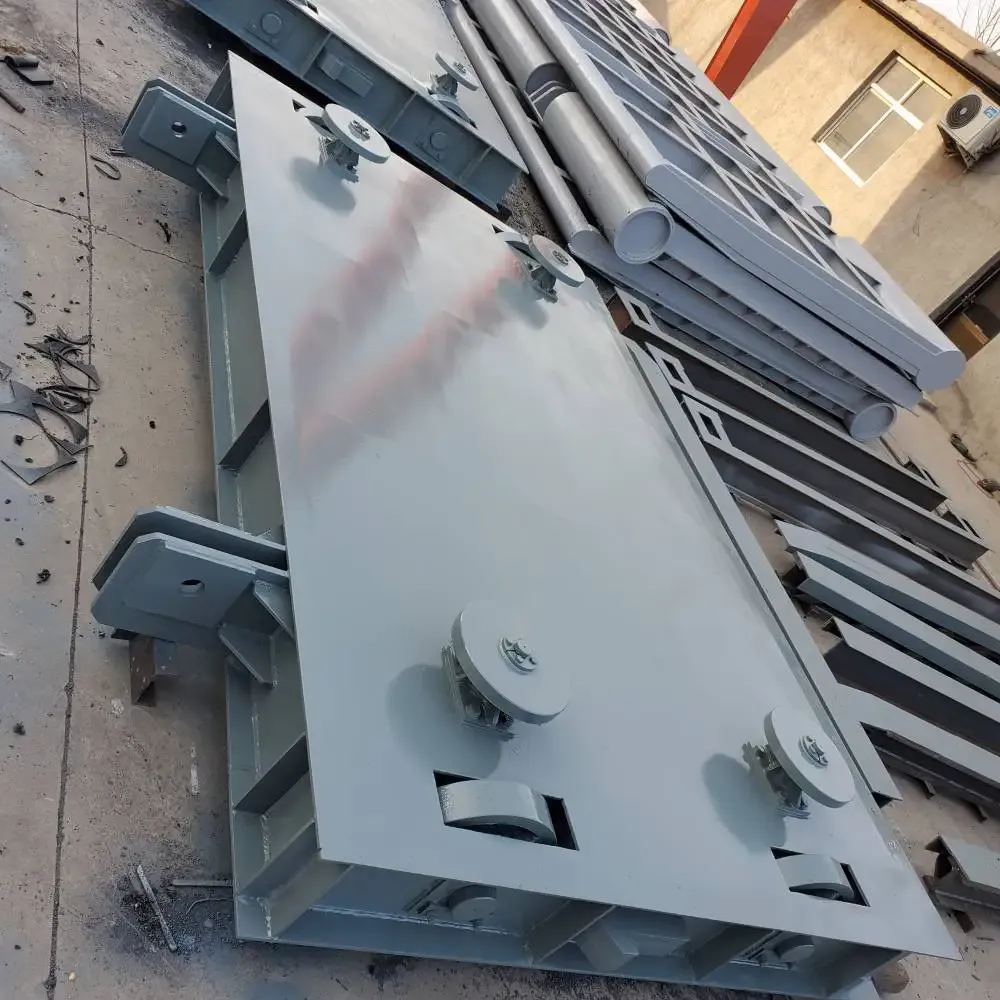

门叶结构、埋固构件及闸门启闭机械设备是组成平面钢闸门设备的三个主要部分,这三大部分又包括各自的小型构件,且各类构件发挥着*的作用,所有构件综合发挥作用,***终***平面钢闸门的健康运作。D门叶结构包括面板、梁格以及纵横向联统行走支承、止水等几类构件,它是用来对孔口进行封闭与开启的挡水结构,其中,面板直接挡水并将水压力传输到梁格,梁格对面板进行支撑,联结系统则***水压力的平衡性,行走支承则***门叶结构的灵活移动,止水则用以避免闸门的渗漏水问题。2)埋固构件主要包括行走支承运行的轨道、加固角钢(保护孔口边棱部位与门槽)以及止水橡皮结构的接触型钢。3)闸门启闭的机械设备主要用于闸门操作,闸门的形式、孔口数量、扇数、启闭机的设置与动力等,均会影响到闸门工作,目前螺杆式的启闭机常用于小型的闸门,而油压式的启闭机与卷扬式的启闭机则常用于大中型的闸门。

作为中小型的水利工程常用的闸门型式,平面钢闸门的设计、制造、安装、调试与维修等优势******,但是,其闸门与启闭机械的选型与布局,钢闸门与启闭机械和水工结构的联合设计,均存在着一定的矛盾,容易造成钢闸门的漏洞,从而影响到其正常的使用。比如,平面钢闸门启闭缺乏足够灵活性,阻碍到启闭动作的及时***度:门体受到过度的锈蚀,无法继续使用;闸门的止水构件缺乏严密的封堵,造成严重的渗漏水问题等。设计人员必须***对于各项问题的分析与总结,并严格做好设计工作,才能够***其使用达到预期的目标,进而为水利工程工作提供支撑。
