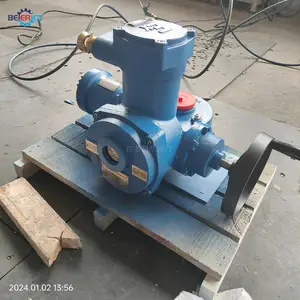

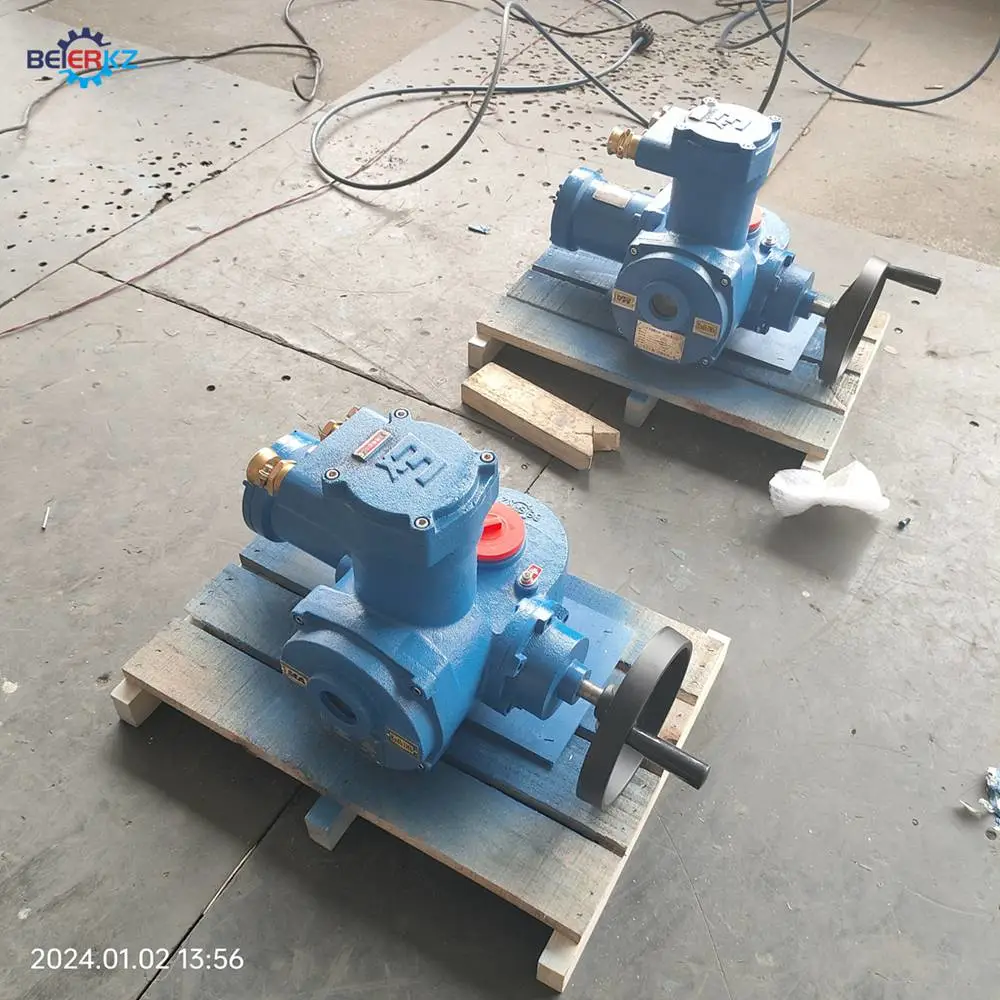

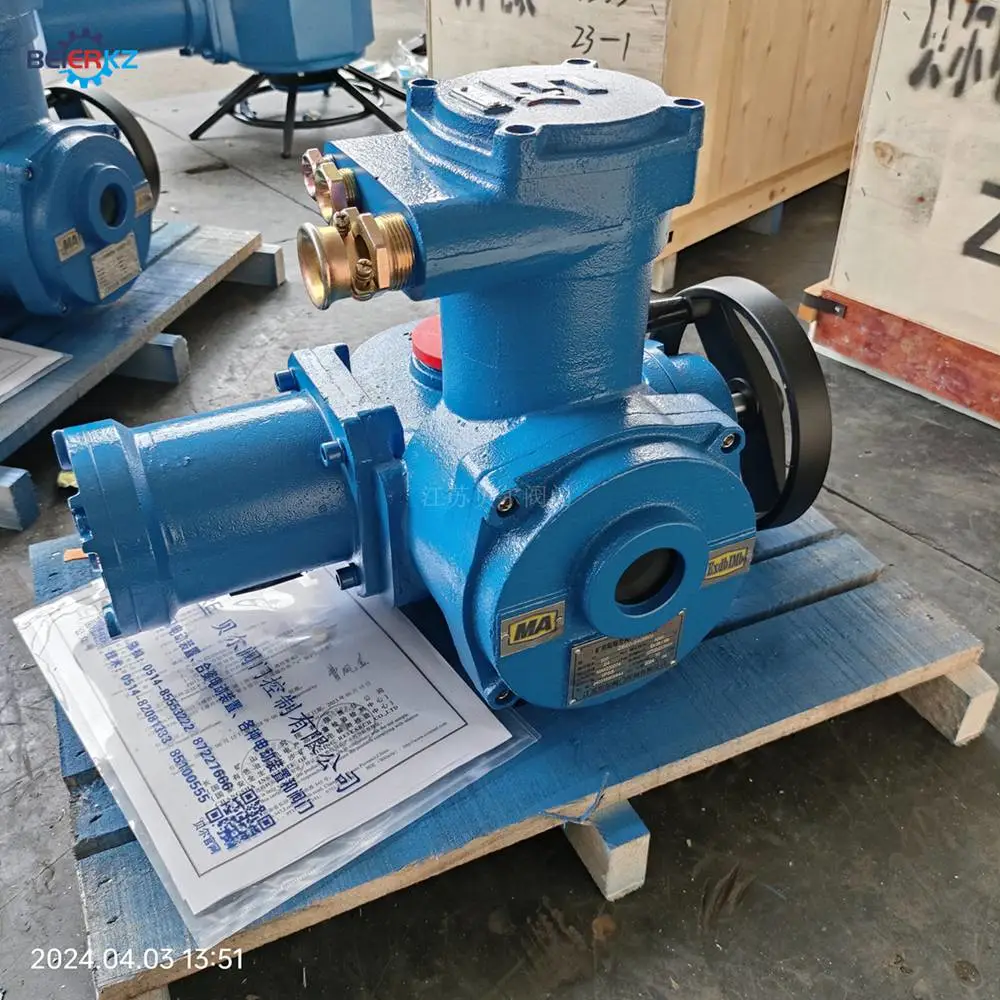

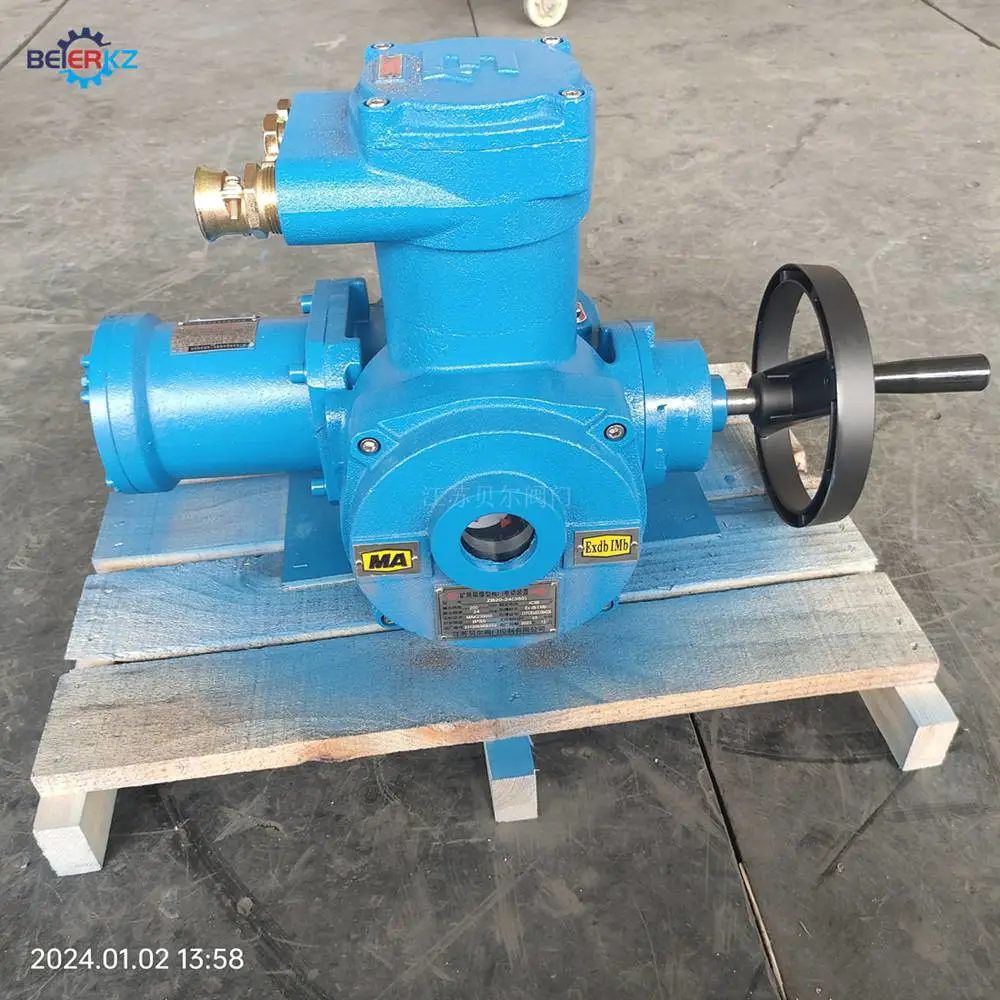

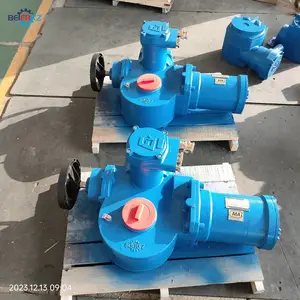

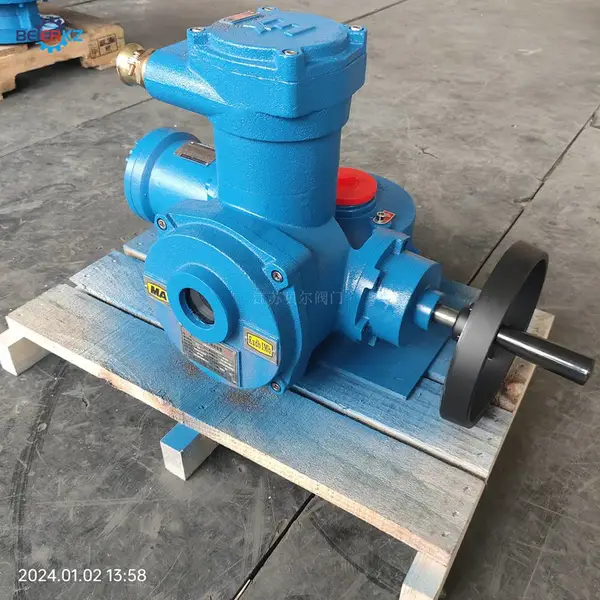

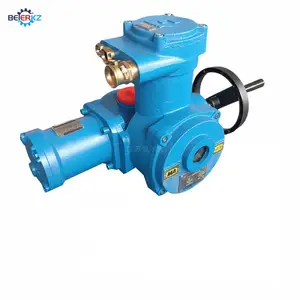

ZB10-24(380/660)矿用隔爆型阀门电动装置简介：

ZB10-24(380/660)矿用隔爆型阀门电动装置与阀门装配起来配套自动控制使用,适用于控制阀门的开启关闭,现场控制或远程开关控制、调节控制、总线控制等,是阀门、风门集控和自动控制***的驱动装置。该产品具有功能全面、控制系统***、性能可靠、使用维护方便、体积小等优良特点,在煤矿、化工、石油石化、电力、钢铁、冶金水处理、造纸等行业中得到广泛好评和应用。可适用于闸阀、截止阀、节流阀、隔膜阀、水闸门或蜗轮蝶阀、蜗轮球阀、蛎轮风门等阀门配套使用。

ZB10-24(380/660)矿用隔爆型阀门电动装置按控制方式分为:矿用开关隔爆型.矿用一体化隔爆型,矿用兼本安一体化隔爆型.矿用总线隔爆型等。按连接方式,分为:转矩型和推力型。

ZB10-24(380/660)矿用隔爆型阀门电动装置技术条件：

1、额定电压：三相AC380V或AC660V；

2、额定频率：50Hz；

3、控制电压：小于AC220V或DC60V；

4、环境温度：-20°C~+70°C;

5、平均相对湿度：不大于9。%(+25°0);

6、大气压力：80kPa~106kPa；

7、无强烈震动和冲击，无破坏金属和绝缘材料的腐蚀性气体的地方；

8、防护等级：IP65；

9、工作制：短时10分钟。

10、法兰连接标准:JB2920、GB12222、GB12223,***5211。

ZB10-24(380/660)矿用隔爆型阀门电动装置安装：

1、本电动执行机构的安装形式无原则要求，但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑、调试、维护和手动操作；

2、安装时应***维修检查人员拆卸各部件所需的空间；

3、安装与阀门连接的牙嵌轴向间隙不少于1~2mm；

4、当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；

5、安装、拆卸、调试时不可损伤密封面、密封件和防爆型电动执行机构的防爆面，并应在隔爆面上涂防锈油；

6、当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行；

7、安装前应检查铭牌的防爆标志与安装环境是否相符合；

8、接线盒上的接地螺丝须用接地导线可靠接地；

9、电动装置与阀门连接螺钉强度应采用8.8级；

10、电动装置在吊装时应选择合理吊装位置，避免掉落、磕碰等现象；

11、打开接线盒，用扳手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中接线端子牢固相连接，确认无误后盖上接线盒上盖，并拧紧紧固螺丝端子接线应牢靠，应按图10所示的方法，用弯头夹住电线。接线盒有4个引入装置，1个引入电机动力电缆，三个引入控制电缆，使用的动力线电缆必须有地线，并与接线盘上的接地端子相接。引入电缆直径规格见表5。接好线后应装好压紧密封圈，密封圈的邵氏硬度应为45~55度，损伤及老化的应及时更换。

ZB系列矿用隔爆型阀门电动装置基本性能参数表：
