1、产品名称及型号

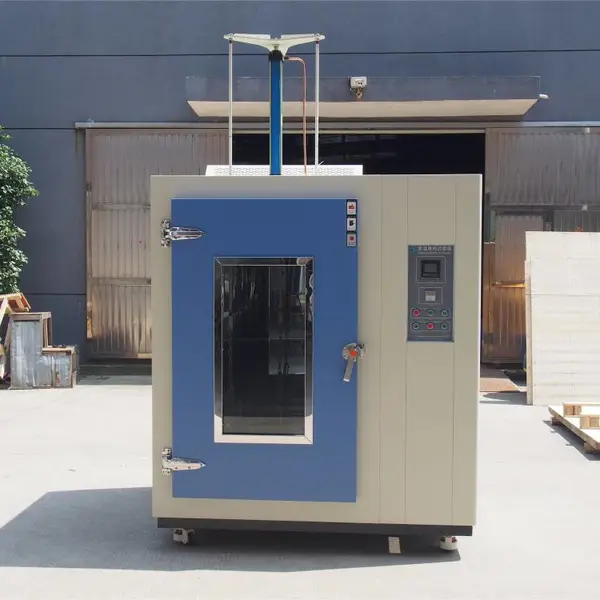

1.1产品名称 高温堆码试验箱

1.2产品型号 ZFGDM-1

2、概述

2.3符合标准 本高温堆码试验设备它是一种高温下检测塑料容器堆码受压变形的试验装置,按GB/T4857.3-2008、GB19160-2008危险化学品包装物，容器产品生产许可证等实施细则，等其他等效试验标准

3、主要技术参数

3.1单工位内尺寸 D1000*W1000*H1800mm    (深×宽×高)

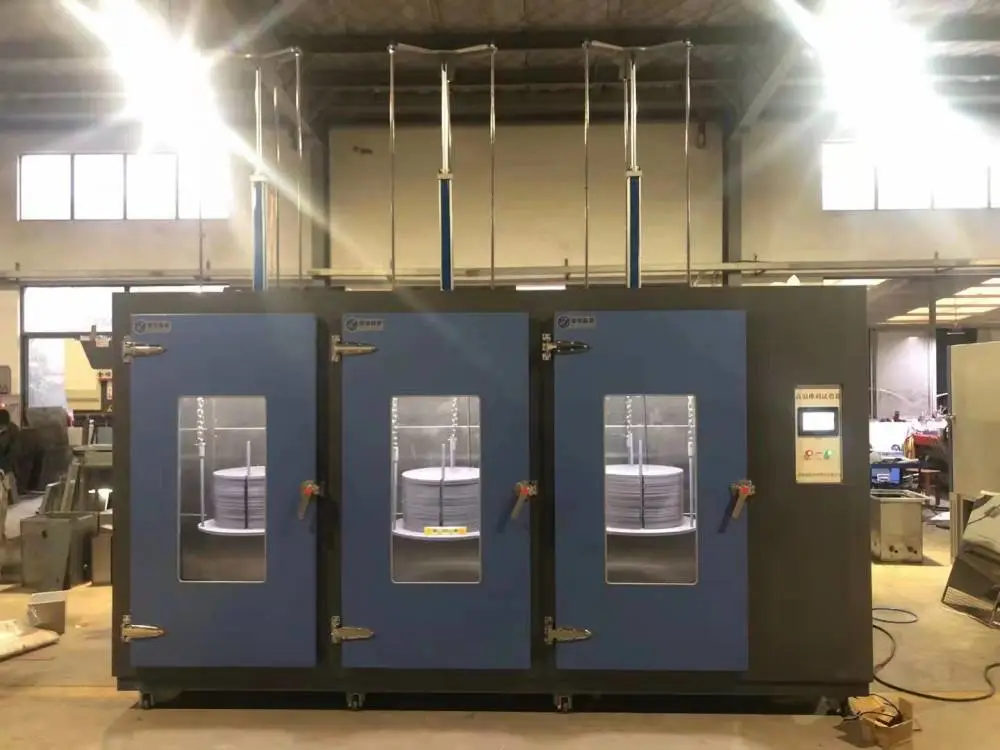

3.2三工位外形尺寸约 D1450*W3400*H2200mm

3.3温度范围 RT+10℃～70℃

3.4温度偏差 ≤±2.0℃

3.5温度波动度 ≤±0.5℃（常压、空载时，恒定状态）

3.6温度均匀度 ≤±2℃（常压、空载时，恒定状态）

3.7升温时间 1℃～2℃/min  (空载、常压)

3.8污染、电磁辐射 符合相关标准要求

3.9噪音 ≤70dB

3.10总功率 约10KW

3.11电源 AC  380V±10%； 50 Hz；三相四线+接地线

4、箱体结构

4.2外壳材料 设备外壳采用优质镀锌钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观

4.3内体材料 内胆为SUS304优质不锈钢板

4.4绝热材料 耐高温超细玻璃棉，保温厚度为100mm，使室内温度不会传导到设备外部，确保实验室内平衡稳定的温度；

4.5搅拌系统 顶部搅拌系统采用长轴风扇电机，耐高温之轴流式风轮,以达强度对流垂直扩散循环，使实验室内的温度均匀并一直保持稳定；

4.6箱门 设备设计为一个工位一扇门，每个工位间采用隔热夹层，可单独控制一个工位，不会影响其他两个工位，仪表可控制每个工位。

4.7观察窗 箱门合理的位置设置一个大的透明玻璃窗口，用以观测室内试样的变化。观察窗采用多层中空钢化玻璃

4.8加热方式 加热采用远红外镍铬合金高速加温电热器

4.9承重 箱体底部焊接加强筋，确保试验承重。箱体内设有排水槽，防止试验时容器发生意外渗漏可及时排出箱体外，***试验的顺利进行及延长试验箱的寿命。

4.10升降装置 采用液压升降装置，升降缓慢，行程可调，不会对产品造成冲击。

每个工位配备一个液压装置

4.11砝码配备及制作 每个工位区间砝码容量1吨，负载砝码量2吨。

5KG/片、10KG/片、20KG/片、25KG/片（客户自选） ，建议选用5KG/片、10KG/片组合。

砝码由钢板切割车圆，两边线切割定位槽，防止容器变形砝码滑落，砝码表面静电喷涂处理，美观防腐。

5、测控系统

5.1温度控制方式 感温传感器：PT100铂金电阻测温体；

5.2温度控制器 温度控制采用威硕七寸触摸屏仪表，P . I . D系统同频道协调控制；

6、安全保护功能

6.1 整体设备超温；

6.2 整体设备欠相/逆相；

6.3 整体设备过载；

6.4 整体设备定时

6.5 其它还有漏电、运行指示，故障报警后自动停机等保护

7、主机和随机附件及试验软件：

7.1产品合格证 1张

7.2产品使用说明书 1套

7.3保修卡 1份

8、设备使用条件

8.1电源 AC 380V±10%、50 Hz、三相四线+接地线

因该设备使用功率较大，用户需自备从设备到配电柜五芯（三相四线+保护地线）电缆1条。

8.2环境温度 5℃～＋28℃（24小时内平均温度≤28℃）

8.3环境湿度 ≤85%R.H
