144芯MPO光纤配线架 预端接模块化MPO光纤配线箱

万兆高密度光纤配线架/箱，用于数椐中心MDA,IDA或HAD配线区域光纤主干连接及配线管理，安装于19英寸机架及机柜中，可安装预接MPO转接模块或MPO适配器前面板。

技术特性：

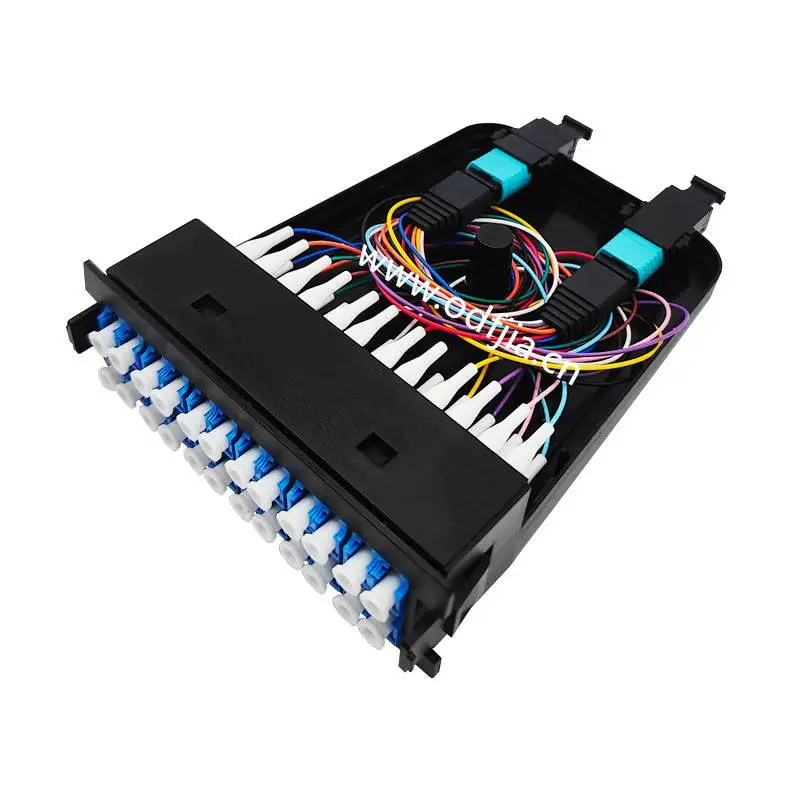

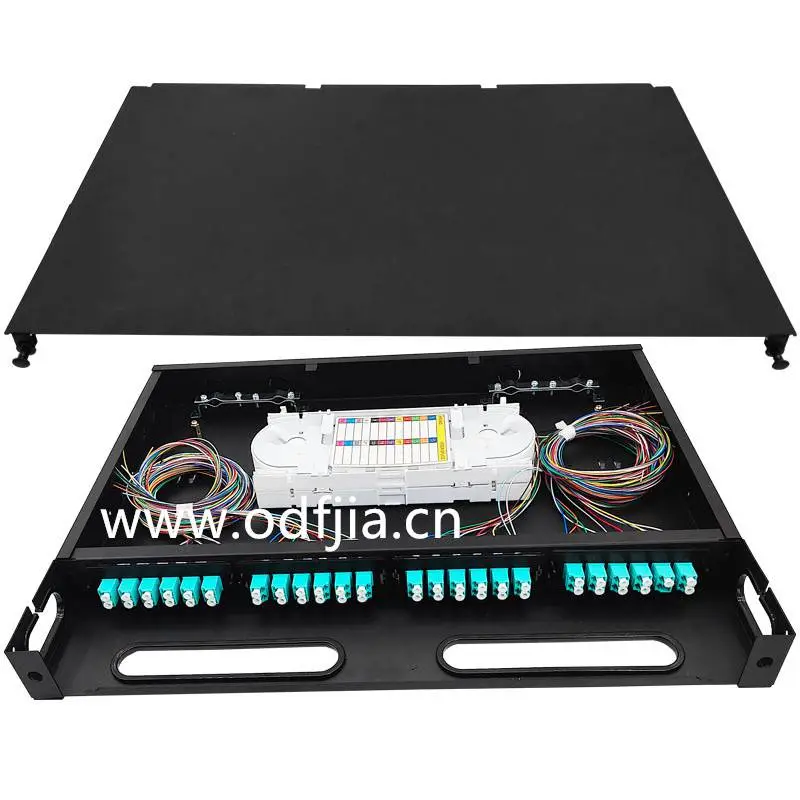

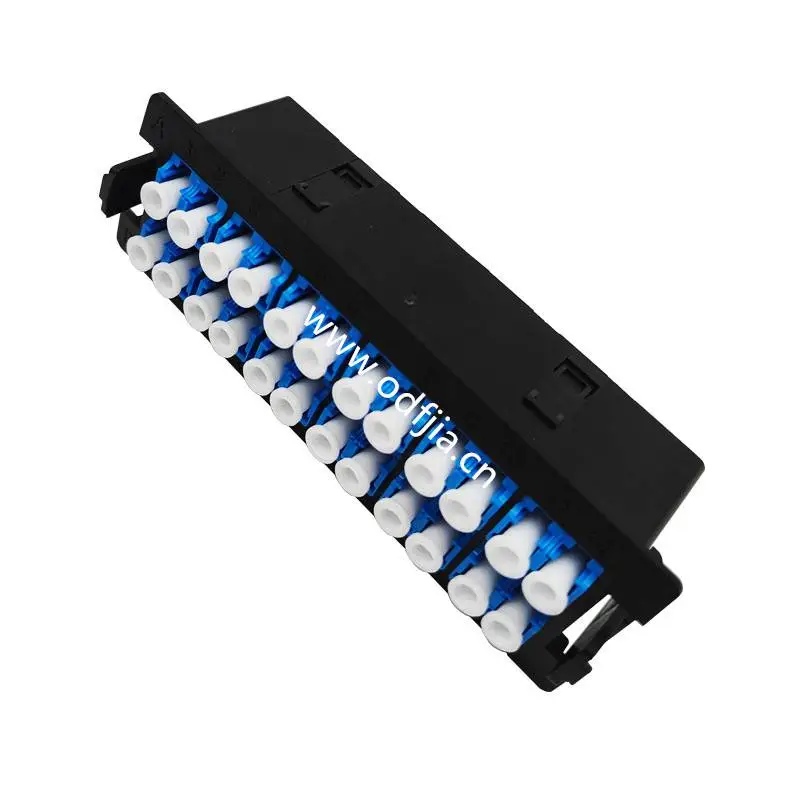

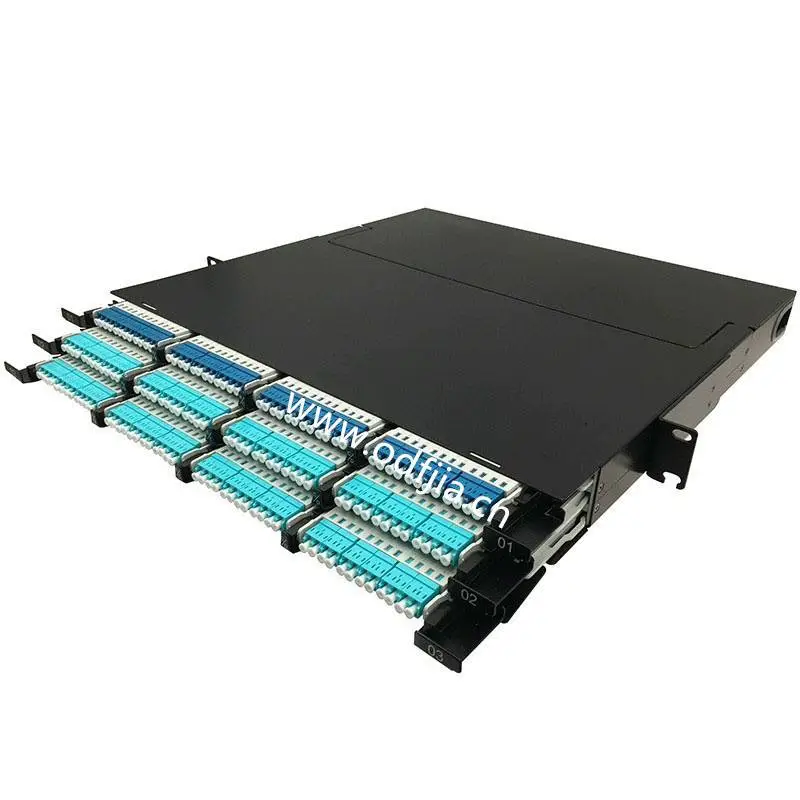

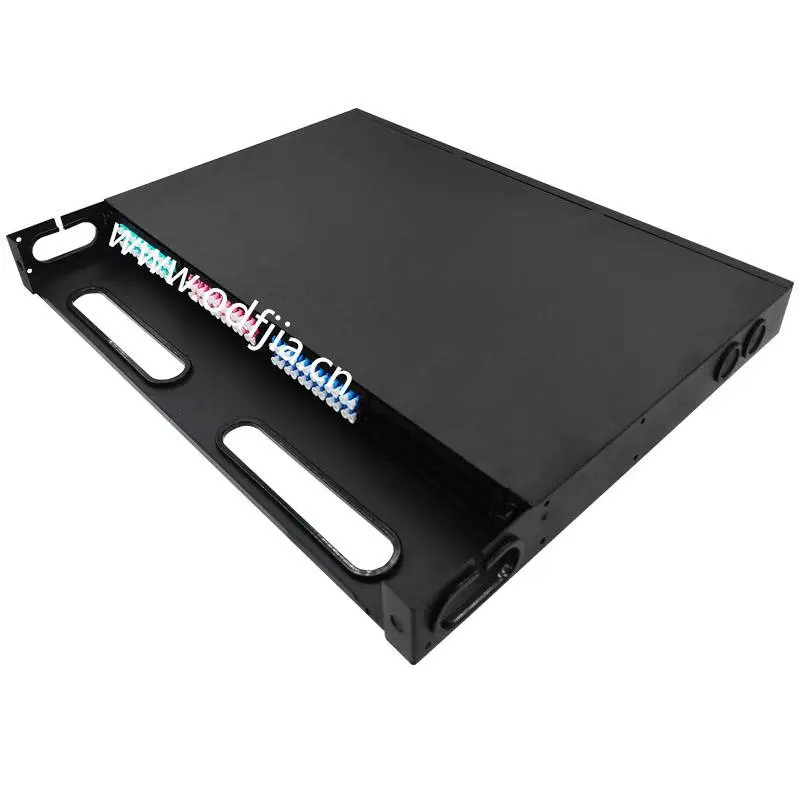

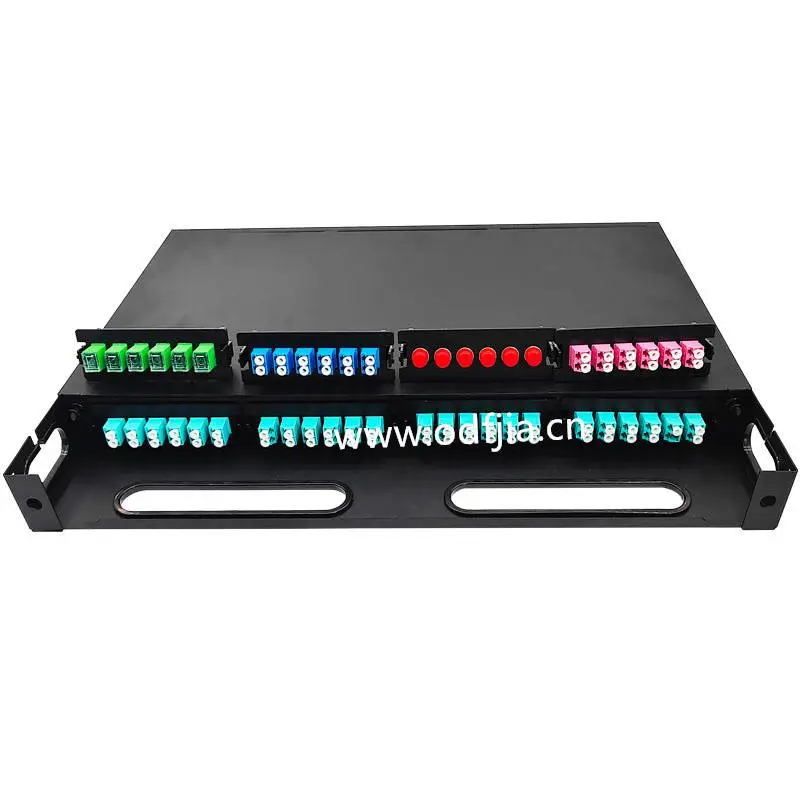

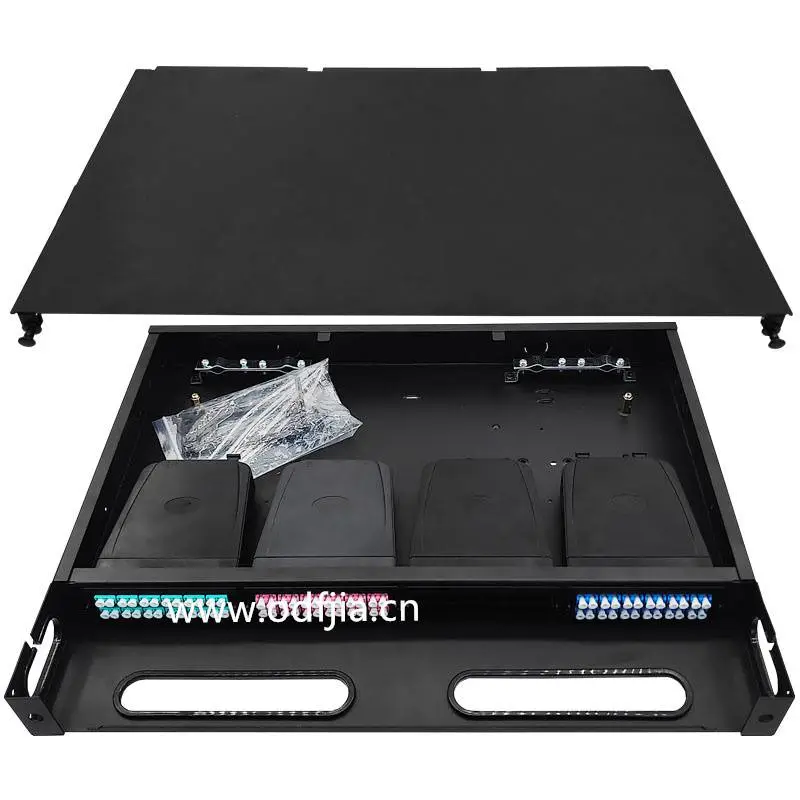

MPO 1U万兆高密度光纤配线架可安装4个MPO预端接盒，端接盒安装双工LC适配器可管理光纤芯数达96芯， 端接盒安装单工SC适配器可管理光纤芯数达48芯，如安装MPO适配器板可管理光纤芯数达288芯

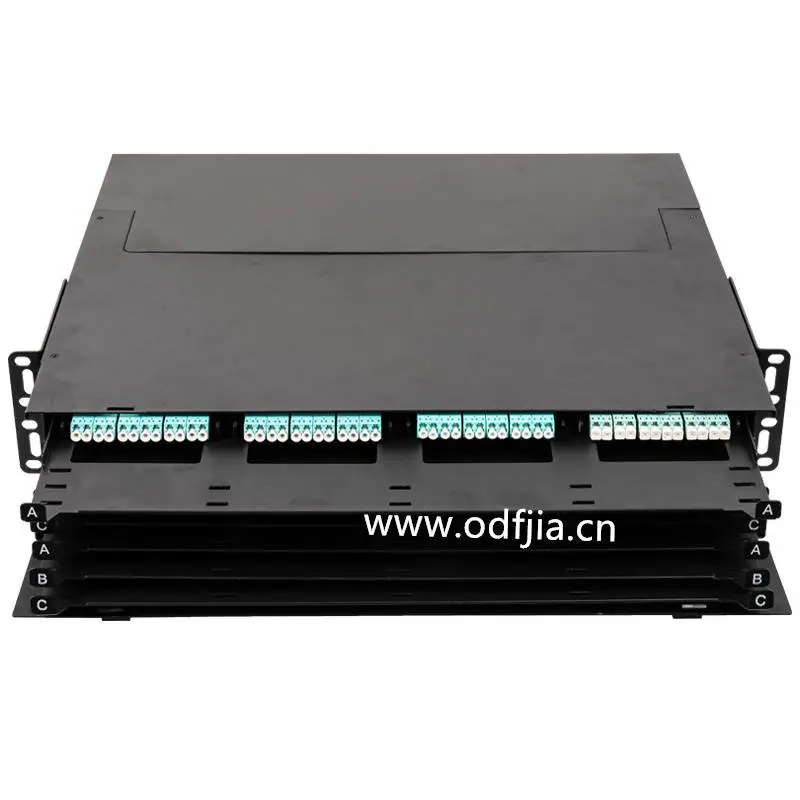

MPO 2U 光纤配线箱可安装8个MPO预端接盒，端接盒安装双工LC适配器可管理光纤芯数达192芯，端接盒安装单工SC适配器可管理光纤芯数达96芯，如安装MPO适配器板可管理光纤芯数达576芯

MPO 3U 光纤配线箱可安装12个MPO预端接盒，端接盒安装双工LC适配器可管理光纤芯数达288芯，端接盒安装单工SC适配器可管理光纤芯数达144芯，如安装MPO适配器板可管理光纤芯数达864芯

MPO光纤配线架型号配置指南：MPO光纤配线架概述、什么是MPO光纤配线架？MPO 光纤配线架的优势，MPO光纤配线架的应用，如何选择和使用MPO光纤配线架

MPO光纤配线架概述：提高光纤通道密度与灵活性的关键设备

在当今数字化的时代，高速稳定的数据传输变得越来越重要。而在数据中心、通信网络和其他光纤应用中，MPO 光纤配线架正扮演着至关重要的角色。接下来将深入探讨 MPO 光纤配线架的优势，以及它如何提高光纤通道的密度和灵活性。

一、什么是MPO光纤配线架？

MPO（Multi-fiber Push On）光纤配线架是一种高密度、高效率的光纤连接解决方案。它采用了多芯光纤连接技术，可以在一个连接器上容纳多个光纤芯。这种设计使得 MPO 光纤配线架能够在有限的空间内提供更高的光纤连接密度，从而满足高速数据传输的需求。

二、MPO光纤配线架的优势

l 高密度连接：MPO光纤配线架可以在一个连接器上实现多芯光纤的连接，大大提高了连接密度。这意味着在相同的空间内可以连接更多的光纤，减少了设备占用的空间，提高了数据中心的布线效率。

l 高速传输：MPO光纤配线架支持高速数据传输，满足现代网络对高速带宽的需求。它能够实现高带宽、低延迟的数据传输，确保数据的快速传输和处理。

l 灵活性：MPO光纤配线架具有灵活的布线方式。它支持多种连接器类型和光纤类型，可以根据不同的应用需求进行配置。这种灵活性使得 MPO光纤配线架能够适应不同的网络环境和设备。

l 易于管理：MPO光纤配线架采用模块化设计，方便管理和维护。它可以通过插拔式连接器实现快速的连接和拆卸，减少了布线的复杂性。同时，MPO光纤配线架还具备良好的标识和记录功能，方便对光纤连接进行跟踪和管理。

三、MPO光纤配线架的应用

MPO光纤配线架广泛应用于数据中心、云计算、高速通信网络等领域。在数据中心中，MPO光纤配线架可以提供高密度的光纤连接，支持大量的数据传输和交换。在高速通信网络中，MPO光纤配线架能够满足高速数据传输的要求，确保网络的稳定性和可靠性。

四、如何选择和使用MPO光纤配线架

在选择 MPO光纤配线架时，需要考虑以下几个因素：

l 兼容性：确保MPO光纤配线架与所使用的设备和光纤类型兼容。

l 密度需求：根据实际需求选择适合的连接器密度，以满足布线要求。

l 质量和可靠性：选择质量良好、可靠性高的万兆MPO光纤配线架，以确保稳定的数据传输。

在使用 MPO光纤配线架时，需要遵循正确的安装和操作规程，确保连接的质量和稳定性。

五、结论

MPO光纤配线架作为提高光纤通道密度与灵活性的关键设备，正逐渐成为现代数据通信领域的重要组成部分。它的高密度连接、高速传输和灵活性使得它在数据中心、云计算和高速通信网络中发挥着重要作用。通过合理选择和使用 高密度MPO光纤配线架，可以提高网络的性能和可靠性，为数字化时代的发展提供坚实的基础设施支持。

名称    编号示例    阻燃等级    长度    端面结构    跳线类型    端面类型

12芯MPO/PC-MPO/PC多模(OM1)主干

光缆(母头-母头)(up-up)10米    TF-MPO-N11    LSZH    10米    母头-母头    UP-UP    PC

12芯MPO/PC-MPO/PC万兆多模(OM3)

主干光缆 (母头-母头)(up-up)10米    TF-MPO-N12    LSZH    10米    母头-母头    UP-UP    PC

12芯MPO/PC-MPO/PC低水峰单模主干

光缆(母头 -母头)(up-up)10米    TF-MPO-N13    LSZH    10米    母头-母头    UP-UP    PC

12芯MPO/PC-MPO/PC多模(OM1)主干

光缆(公 头-母头)(down-up)10米    TF-MPO-N14    LSZH    10米    公头-母头    DOWN-UP    PC

12芯MPO/PC-MPO/PC万兆多模(OM3)

主干光缆 (公头-母头)(down-up)10米    TF-MPO-N15    LSZH    10米    公头-母头    DOWN-UP    PC

12芯MPO/PC-MPO/PC低水峰单模主干

光缆(公头 -母头)(down-up)10米    TF-MPO-N16    LSZH    10米    公头-母头    DOWN-UP    PC
