| 产品特性:衬胶 | 品牌:上海渤工阀门 | 型号:G941J-10C |
| 材质:铸钢 | 连接形式:法兰 | 结构形式:屋式 |
| 公称通径:DN20-DN400mm | 适用介质:各种高腐蚀化学介质 | 驱动方式:电动 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 零部件及配件:配件 | 用途:截止 |
| 类型(通道位置):直通式 | 规格:DN20-DN400 | 包装:木箱、木架 |
|

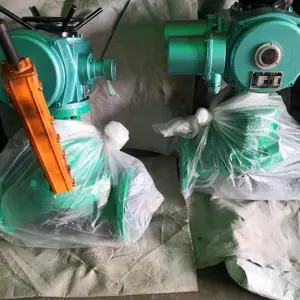

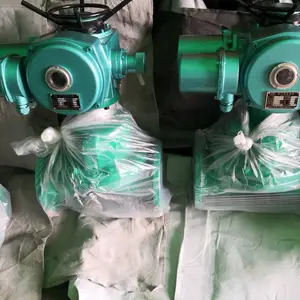

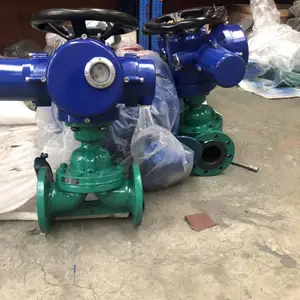

产品名称 | 电动衬胶隔膜阀 |
产品型号 | G941J |
公称通径 | DN20~DN400 |
压力范围 | PN10-PN16 |
阀体材质 | 铸铁、铸钢、不锈钢 |
产品概述:
G941J电动衬胶隔膜阀适用于非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材)。
性能参数:
型号 | 公称压力Mpa | 实验压力(Mpa) | 工作压力(Mpa) | 适用温度 | 适用介质 | |||
阀体强度 | 密封面 | |||||||
G941J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80摄氏度 | 一般腐蚀性介质 |
G941J-10 | 1.0 | 1.5 | 1.1 | 1.0 | ||||
主要外形及连接尺寸:
型号 | 公称尺寸DN | 外形及连接尺寸mm | ||||||
L | D1 | D | Do | Z-φd
| H | H1 | ||
G941J-6 | 25 | 145 | 85 | 115 | 120 | 4-14 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-18 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 4-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-18 | 384 | 464 | |
200 | 570 | 295 | 335 | 400 | 8-23 | 518 | 638 | |
250 | 680 | 350 | 390 | 500 | 8-23 | 598 | 734 | |
300 | 790 | 400 | 440 | 560 | 12-23 | 698 | 778 | |
350 | 900 | 460 | 500 | 560 | 12-23 | 723 | 883 | |
400 | 1000 | 515 | 565 | 640 | 16-23 | 868 | 1078 | |
G941J-10 | 25 | 145 | 85 | 115 | 120 | 16-25 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-14 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 8-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-23 | 384 | 464 | |
-
