【PTFE/PFA涂层加工，可研磨的PFA涂层，半导体PFA涂层在CMP设备、阀门、密封件、气浮盘，chuck卡盘，研磨盘等应用防腐耐酸，耐磨，经过特殊的工艺处理，在恶劣的环境下使用，可延长使用寿命，涂层不脱层，不起皮，可耐50%的浓酸】

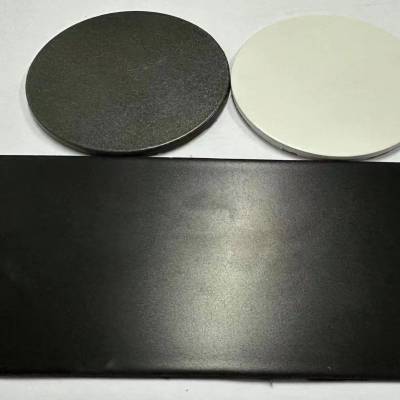

涂层参数

厚度：100-300um

颜色：灰，黑，白

附着力：＞8Mpa

涂层硬度：3H

   可研磨的PTFE/PFA半导体涂层是一种高性能复合涂层，结合了PTFE（聚四氟乙烯）和PFA（全氟烷氧基化合物）的优点。这种涂层不仅具有传统PTFE和PFA涂层的低摩擦、不粘性和耐化学性，还具备在需要时可以通过研磨达到***形状和表面光洁度的特性。以下是对可研磨的PTFE/PFA半导体涂层的介绍及其在特定设备和部件中的应用。

 可研磨的PTFE/PFA涂层介绍

1. 材料特性

   可研磨的PTFE/PFA涂层由PTFE和PFA复合而成，具有低摩擦系数、优异的不粘性和高耐化学性。这种复合涂层可以在涂覆后通过研磨处理，达到所需的表面光洁度和***尺寸。

2. 涂层工艺

   涂层通常通过喷涂、电泳或浸涂等方法进行涂覆，之后在高温下固化。固化后的涂层可以通过机械研磨或抛光处理，确保其表面光滑且符合高精度要求。

3. 耐高温性能

   PTFE/PFA涂层在高温环境下保持稳定，能够承受半导体制造过程中常见的高温工艺步骤而不发生降解。

 应用设备及其部件

4.CMP（化学机械平坦化）设备

   CMP设备用于半导体晶圆的平坦化工艺，要求设备部件具有极高的表面光洁度和耐磨性。可研磨的PTFE/PFA涂层可用于CMP设备中的抛光垫、抛光头和支撑环等部件。这些部件需要耐化学腐蚀、低摩擦和高耐磨性，以确保在长时间运行中保持稳定和高效。

5. 阀门和密封件

   半导体制造过程涉及多种腐蚀性化学品，阀门和密封件需要高耐化学性和低摩擦特性。可研磨的PTFE/PFA涂层可应用于各种阀门、密封圈和垫片，提供优异的密封性能和耐久性，防止泄漏和磨损，确保设备长期稳定运行。

6.晶圆传输系统

   在晶圆的搬运和处理过程中，传输系统的部件需要具有低摩擦和不粘性。可研磨的PTFE/PFA涂层可用于晶圆传输机械手、导轨和支撑架等部件，减少摩擦和磨损，提高传输效率和晶圆的完整性。

7. 泵和流体处理设备

   泵和流体处理设备在半导体制造中常处理腐蚀性液体和气体。可研磨的PTFE/PFA涂层可应用于泵的叶轮、阀体和密封部件，提供***耐化学性和低摩擦特性，延长设备使用寿命，减少维护需求。

 优势

8. 高纯度和低污染

   可研磨的PTFE/PFA涂层材料纯度高，有效防止污染物进入半导体制造过程，***产品质量。表面可调性

  涂层可通过 低摩擦和不粘性

9.   涂层的低摩擦和不粘性特性减少了晶圆和其他半导体材料在处理和传输过程中的磨损和污染，提高了工艺可靠性。

 总结

可研磨的PTFE/PFA半导体涂层在CMP设备、阀门、密封件、晶圆传输系统以及泵和流体处理设备中具有广泛应用，提供了优异的表面性能、耐化学性和高温稳定性。其可研磨特性使涂层能够在涂覆后通过机械加工达到极高的精度和表面光洁度，满足半导体制造过程中严格的要求，***提升生产效率和产品质量
