卷扬式启闭机的机架是各部件的垫板(如轴承座、电动机座、减速器座、制动器座等)应进行加工,各加工面之间相对高度误差应不大于1.0mm。翼板和腹板焊接后的允许偏差应符合附录A的规定。焊后消除应力处理可采用退火、振动时效等方法。振动时效工艺参数选择和评价应符合JB/T10375和/T5926的规定。钢丝绳应符合GB/T8918的有关规定。钢丝绳出厂、运输、存放时应卷成盘形,表面涂油,两端扎紧并带有标签,注明订货号及规格,无标注的钢丝绳不得使用。钢丝绳禁止接长使用。

卷扬式启闭机的联轴器

齿轮联轴器齿面及齿沟不允许焊补,齿面的局部砂眼、气孔等缺陷其长、宽、深都不超过模数的20%,且数值都不大于2mm,距离齿的端面距离不超过齿宽的10%,联轴器有这种缺陷的齿数不超过3个时,可认为合格,但应将缺陷边缘磨钝。联轴器轴孔表面不允许焊补,轴孔内的单个缺陷面积不超过25mm2,深度不超过该处名义壁厚的20%,缺陷数量不超过2处,且相邻两缺陷的间距不小于50mm,可认为合格,但应将缺陷的边缘磨钝。联轴器其他部位的缺陷在清除到露出良好金属后,单个面积不在于200mm2,深度不超过该处名义壁厚的20%,且同一加工面上不多于2个,允许焊补。联轴器缺陷超过上述规定或出现裂纹时,应报废联轴器铸钢件加工前应进行退火处理。弹性联轴器的组装应符合GB/T5014的规定,齿轮联轴器的组装应符合JB/T8854.1的规定。

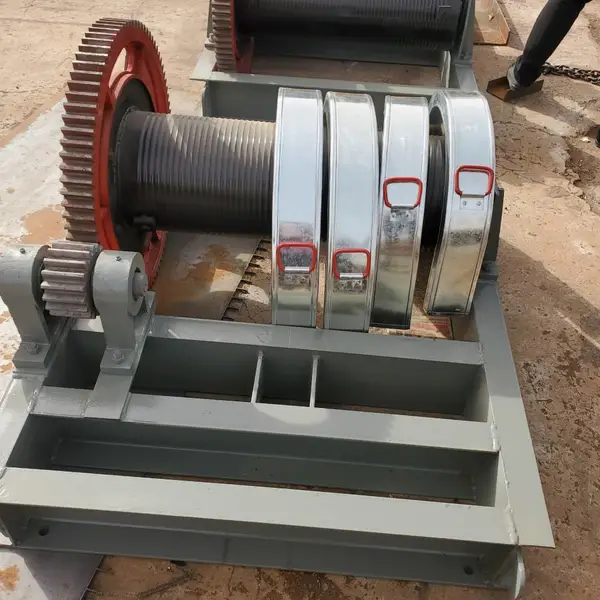

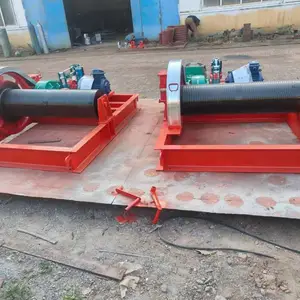

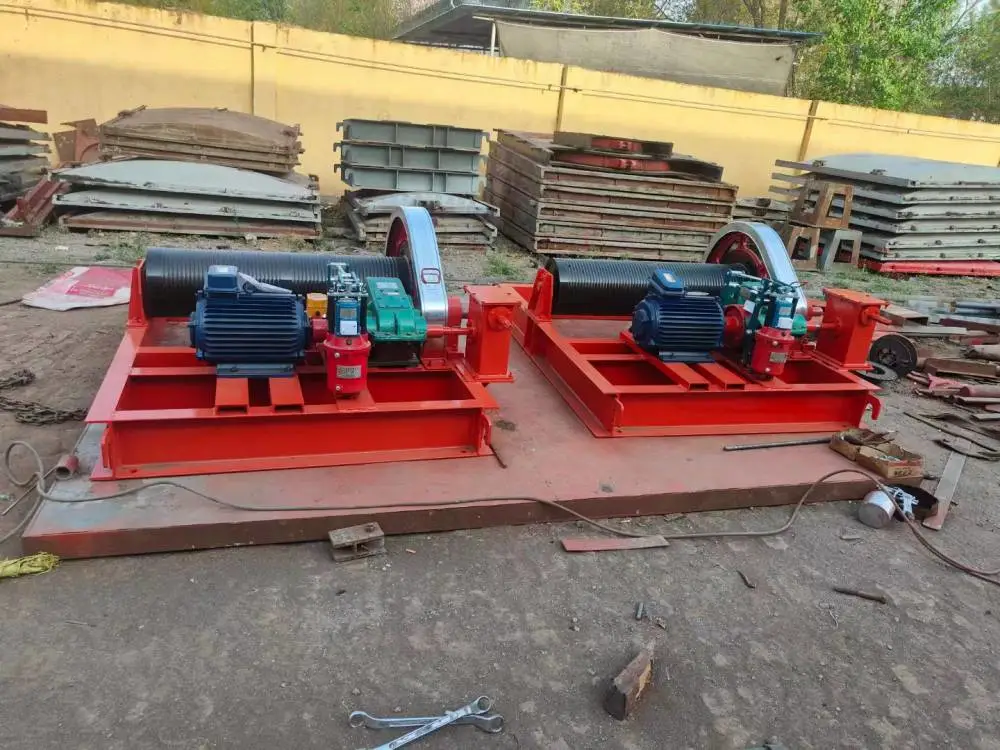

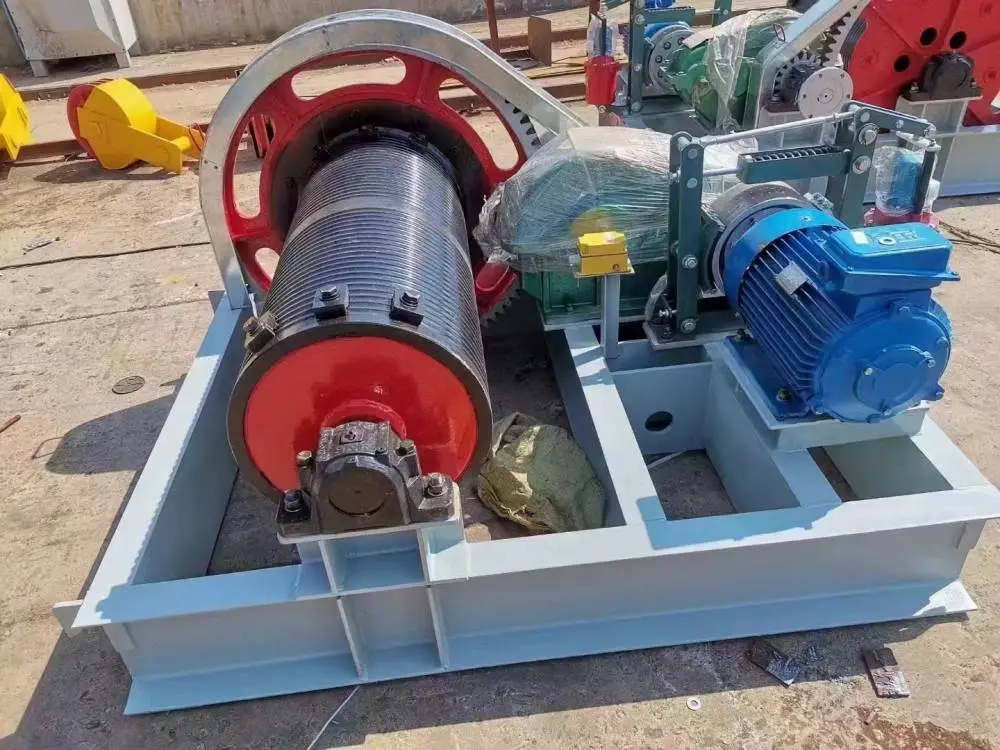

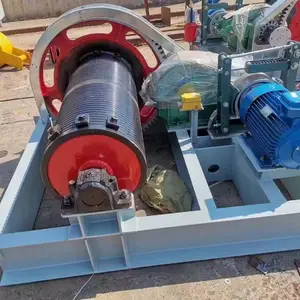

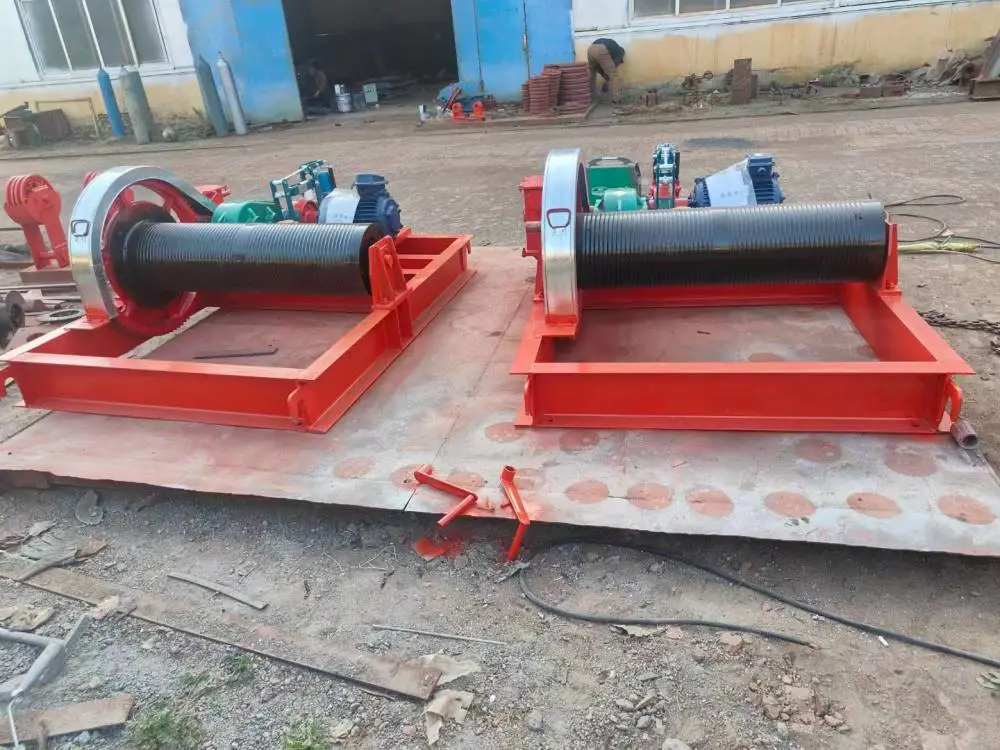

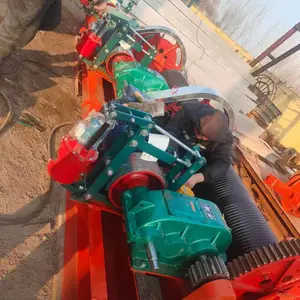

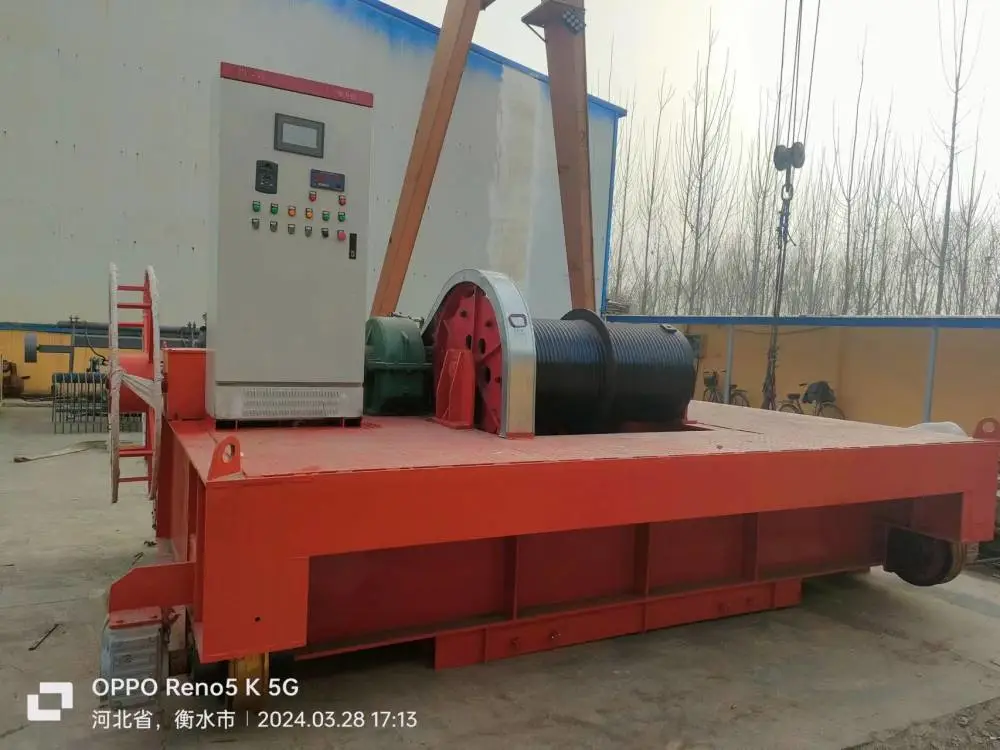

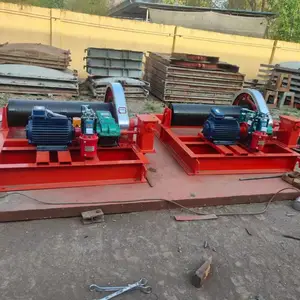

卷扬启闭机适用于各种水利工程闸门的启闭作用,平原山区有无电源均可使用,该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑,承载能力大,运行平稳可靠,安装维修方便,设计合理。该产品随着吊距的增大,可设置三体型式或传动轴支座。该产品工作原理:该机采用YZ系列电动机,当启闭机工作时,电动机须逆运转力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,达到启闭的效果,交流制动器,可使闸门停留在任何所需的位置,漏电自动器,当电路出现漏电故障时,可自动漏电,从而对启闭机得到保护,故障排除后即正常运转。卷扬启闭机分为固定式和移动式,型号有QPQ平板闸门卷扬启闭机、QPK快速卷扬启闭机、QPG高扬程卷扬启闭机、QHQ弧门卷扬启闭机。3-160T,共十多种规格。可按客户需求定做。
