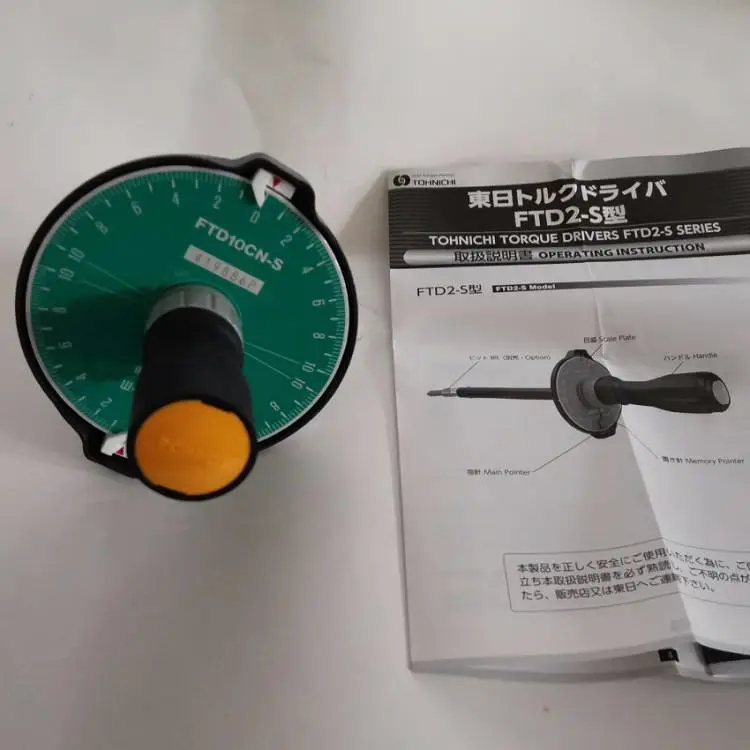

日本东日TOHNICHI表盘式扭力螺丝刀FTD10CN-S
刻度盘式扭力螺丝刀
FTD-S
产品简介：
可直接读取紧固扭矩值的表盘刻度式扭力螺丝刀。
FTD-S全部附带便于读取MAX值的记忆指针。
适用范围:
适用于检查和紧固。
日本东日TOHNICHI表盘式扭力螺丝刀FTD10CN-S
特点:
1、基本型刻度盘式扭力螺丝刀。
2、适用于检查紧固螺钉。
3、带双向刻度盘，可以同时使用加拧和回程扭矩检测法。
4、记忆指针峰值扭矩 （参见附图）。
5、FTD8N2-S和FTD16N2-S附带辅助紧固工具

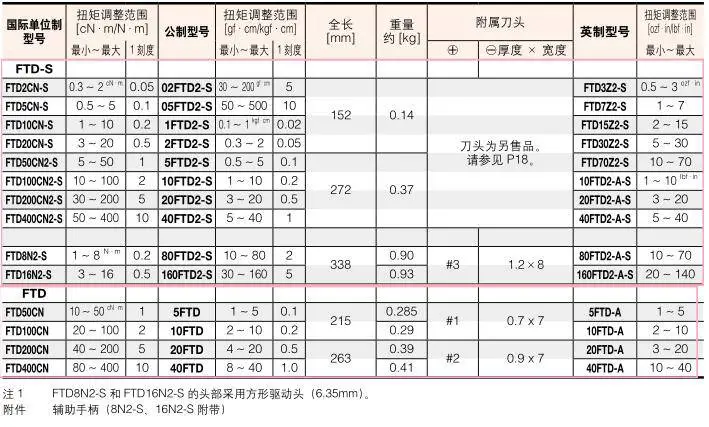

产品规格：

精度 ±3%

注意
FTD8N2-S、FTD16N2-S的头部是方头型（6.35mm）。
标准附件
仅FTD8N2-S、16N2-S附带刀头和辅助紧固工具

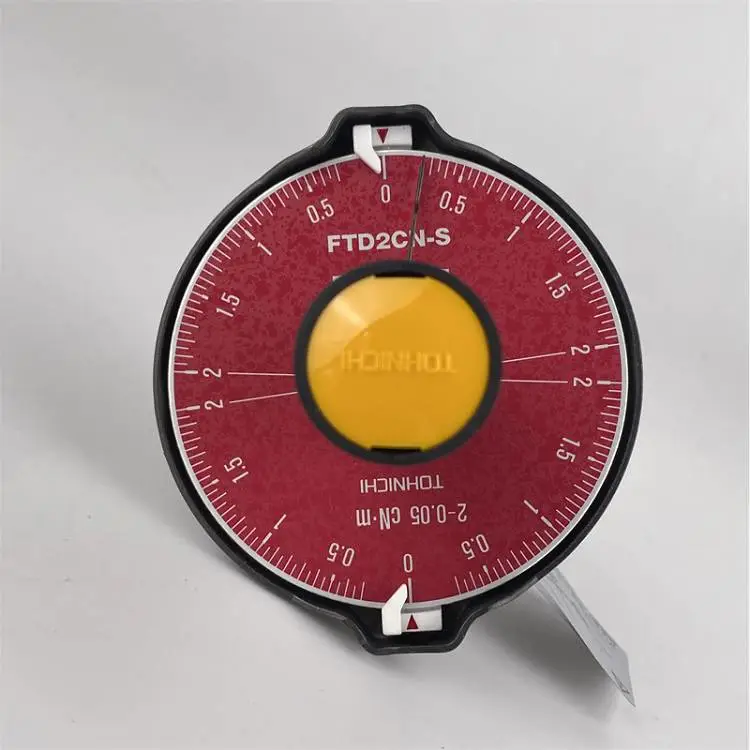

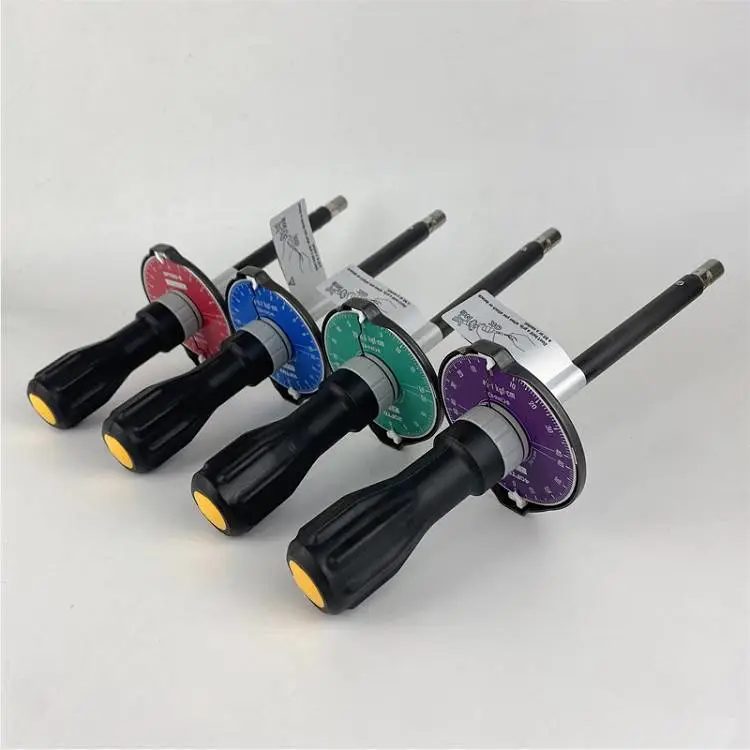

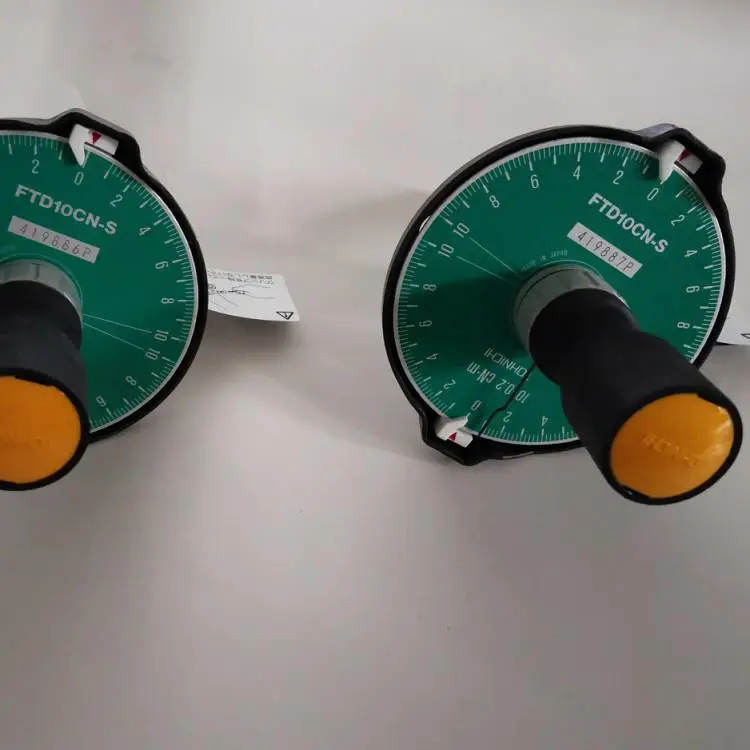

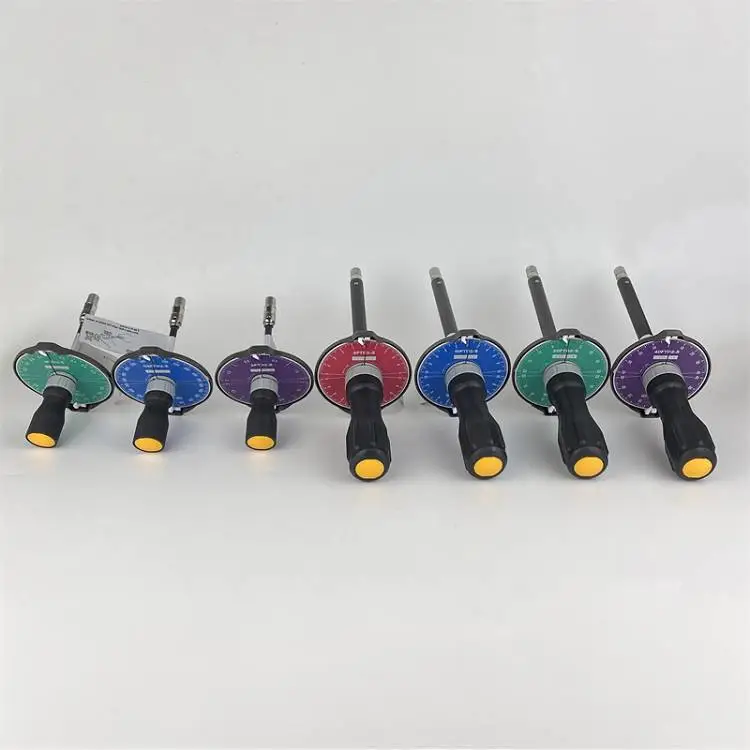

产品图片:

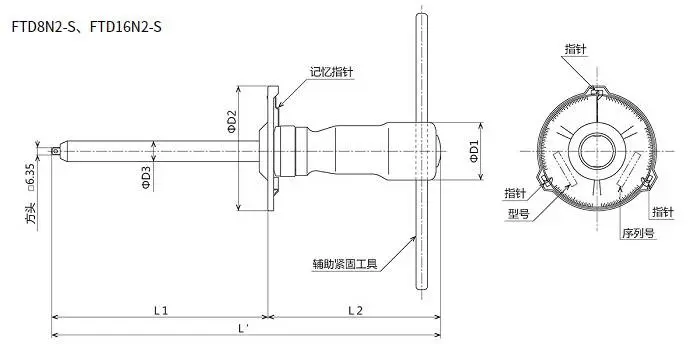

产品尺寸：

扭力螺丝刀的使用方法
预设定型扭力螺丝刀的使用方法

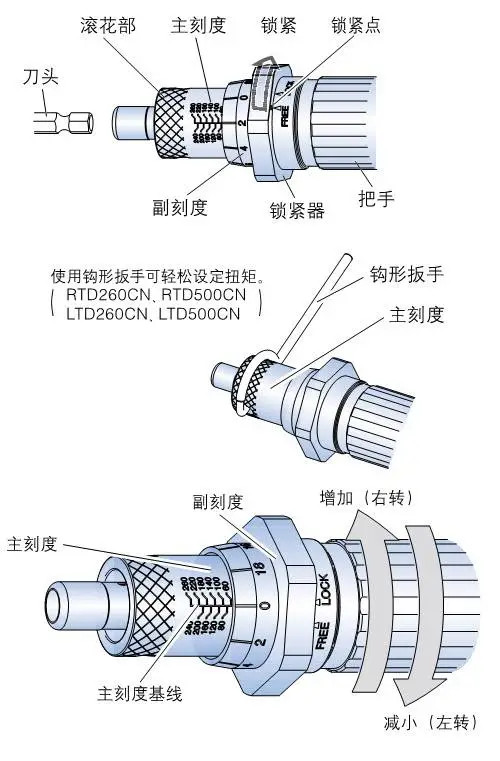

1、将锁紧器向左转FREE.
2、握住主刻度的滚花部，旋转把手设定扭矩。
扭矩设定方法
（1）旋转把手，将副刻度的上端对准主刻度。
（2）将副刻度线对准主刻度基线（参见下图）

3、扭矩设定结束扣，将锁紧器右转锁紧。
4、插入刀头。按压刀头，直至刀头的沟槽嵌入里面的钢球。
5、进行紧固。
达到设定扭矩后空转。
非空转式LTD在达到设定扭矩时会有约15度的空转（脱力）感，此时紧固结束。

表盘式扭力螺丝刀的使用方法
预设定型扭力螺丝刀的使用方法

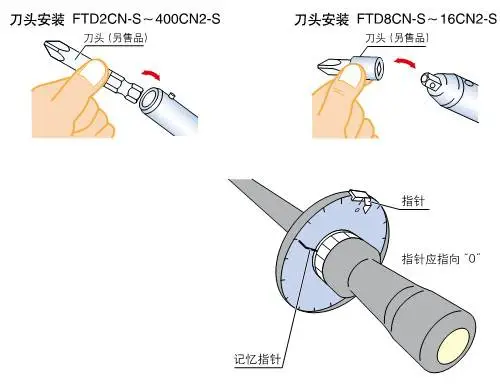

1、将刀头安装到扭力螺丝刀的头部。
2、调整刻度，使指针指向“0”。一边轻轻按压刻度盘，一边向右转动。
3、将记忆指针沿测定方向的反向旋转，对准“0”。
4、进行扭矩测定或紧固。
