GM902磁极分布测试系统

产品简介

磁极分布测试系统主要作用是将待测工件或者样品的充磁效果通过图形与图像的形式直观的展示出来。

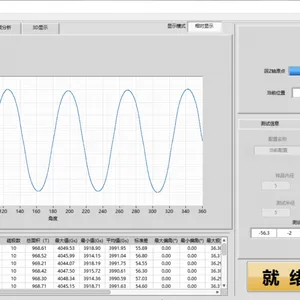

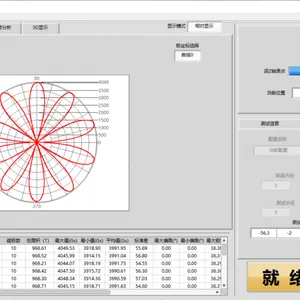

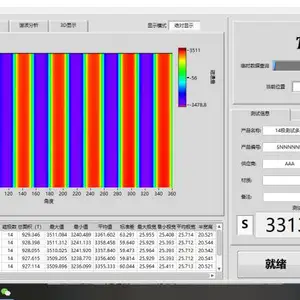

磁极分布测试系统在电脑软件端可显示平面直角坐标图形、极坐标图形和三维磁场分布图形等。针对电机转子、磁环等还可显示柱状展开图，显示图形清晰直观。

系统构成说明

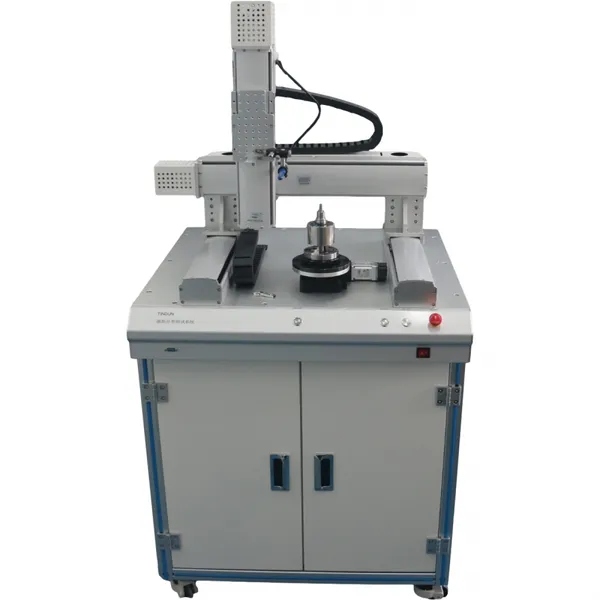

• 测试平台：包含探头自动定位和电动旋转卡盘；

• 测试主机：包含高速采集磁强计和伺服电机驱动控制中心；

• 工控电脑：i7核心工控机；

• 测试探头：PT0415B测试探头；

• 测试软件：TS900磁场分布测试软件（包含一个注册号）。

•


技术参数内容

  1、定制龙门机器人：微机控制的自动定位和移动；控制核心采用松下伺服电机，上银丝杆，西门子PLC闭环控制。

   X轴移动距离：（400mm），最小移动控制：0.02 mm，回位精度±0.01mm；

   Y轴移动距离：（400mm），最小移动控制：0.02 mm，回位精度±0.01mm；

   Z轴移动距离：（250mm），最小移动控制：0.02 mm，回位精度±0.01mm；

  2、R轴夹具旋转同心度：整体同心度优于：0.02mm

    台湾千岛卡盘，型号SE-04（参考可选）偏心范围：0.01mm；

    光学旋转平台，型号01RS002动旋转台（参考可选），变比1：180，偏心范围：0.03mm；

    高分辨率：0.00125°，重复定位精度：＜0.005°，中心负载：50Kg；

    精密测量测试点数可调，默认36000步/转，测试时间10-30秒；

    用户也可以根据测试要求直接在电旋转台上安装无磁工装；

 3、高速磁强计

    量  程：0.01mT-1000mT（0.1Gs-10000Gs）；

    分辨率：0.01mT（0.1Gs）；

    准确度：满量程±1.0%；

 4、探头说明

    横向探头：型号PT0415B，采用日本进口芯片；

    探头固定座完全统一，伸出部分尺寸统一，便于相互更换使用；

 5、软件部分：

    各极磁场峰值值、最小值和平均值自动测量功能；

    各极磁极宽度值、最小值和平均值自动测量功能；

    各磁极面积和半高宽测量自动测量功能；

    零点自动对位功能和带防抖动无效数据剔除功能；

    自动输出极坐标图功能；

    自动输出对应基波谐波分析功能；

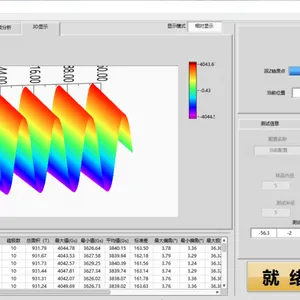

    三维磁场分布显示功能；

    各极角度，峰值，面积列表储存功能；

    多层斜极角度测试功能；
