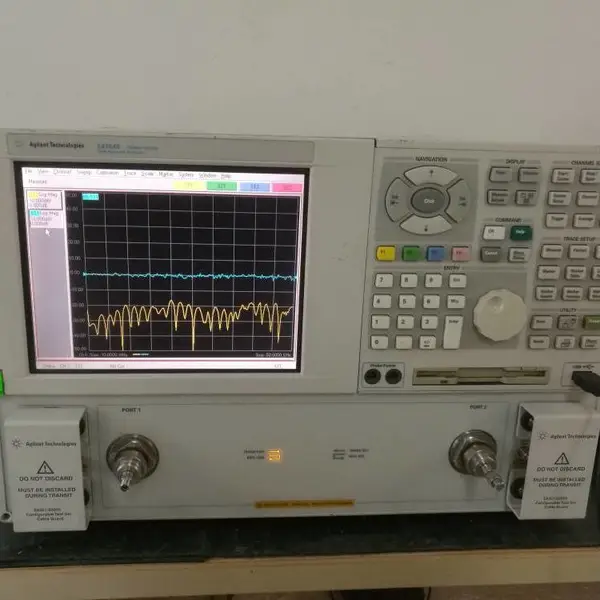

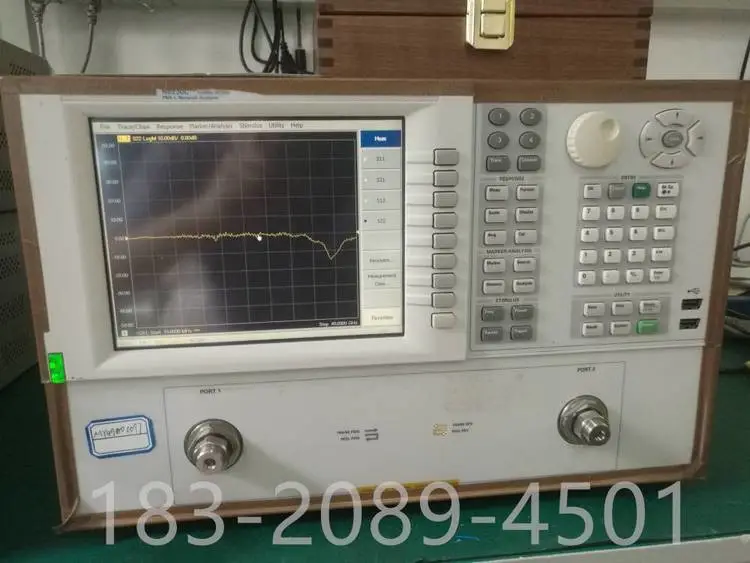

E8363A E8363B微波网络分析仪 Agilent E8363A E8363B E8363B

Agilent E8363C 网络分析仪是 Agilent PNA 系列网络分析仪（高性能网络分析仪）的一部分，具有满足您关键需求的高准确度。Agilent E8363C 具有 10 MHz 至 40 GHz 的宽频率范围，并具有 2 个端口和 4 个接收器。带有四个接收器的集成 S 参数测试装置可实现真正的 TRL 校准。TRM/LRM 校准、晶圆上、夹具内、波导和天线测量都是该网络分析仪功能的一部分。仪器中集成了带有触摸屏（1024x768 分辨率）的大型 8.4 LCD 前面板显示屏。增强的 Windows 图形用户界面。具有无需鼠标即可简单操作的硬键和软键。选项 14 提供可选的可配置测试装置。

型号 E8363C PNA

制造商 Keysight Technologies

描述 微波网络分析仪

类型 网络分析仪, 微波网络分析仪

频率 10 MHz - 40 GHz

动态范围 123 dB

Agilent E8363C 网络分析仪的特性和规格包括：

?<26 us/点测量速度

?测量通道：32个独立测量通道

?每次扫描测量的点数：用户可定义从 2 到 20,001

?110 分贝动态范围

?放大器增益压缩、谐波、IMD 和脉冲 RF

?混频器变频损耗、回波损耗、隔离度和群延迟

?迹线噪声：在 1 kHz IF 带宽标准和选项 14 下 <0.006 dB rms

?标称功率：-12 dBm 标准，-17 dBm（选项 14 和 UNL）

?频率分辨率：1Hz

?相位噪声：1 kHz 偏移时标称值为 -50 dBc

?测试端口本底噪声：<-114 dBm 10 Hz IF 带宽标准

?IF 带宽范围：1 Hz 至 40 kHz，标称值

?射频连接器 2.4mm 公头（50 欧姆）

?VGA 视频输出 - 15 针迷你 D-Sub

PNA系列网络分析仪：

E8362B PNA 系列网络分析仪，10 MHz 至 20 GHz
E8363B PNA 系列网络分析仪, 10 MHz至 40 GHz

E8364B PNA 系列网络分析仪, 10 MHz 至 50 GHz
E8362A FNA 系列网络分析仪，45 MHz 至 20 GHz
E8363A PNA 系列网络分析仪，45 MHz 至 40 GHz
E8364A PNA 系列网络分析仪，45 MHz 至 50 GHz
E8361A PNA 系列网络分析仪，45 MHz 至 67G GHz



E8362C PNA 微波网络分析仪
E8363C PNA 微波网络分析仪
E8364C PNA 微波网络分析仪
E8361C PNA 微波网络分析仪

E8363A E8363B微波网络分析仪简介

E8363A E8363B微波网络分析仪仪器介绍

矢量网络分析仪，它本身自带了一个信号发生器，可以对一个频段进行频率扫描. 如果是单端口测量的话，将激励信号加在端口上，通过测量反射回来信号的幅度和相位，就可以判断出阻抗或者反射情况. 而对于双端口测量，则还可以测量传输参数. 由于受分布参数等影响明显，所以网络分析仪使用之前必须进行校准。

在微波电路的设计和计算中，需要对所用元、器件特性的全部网络参数进行 定值。而微波元、器件中，包括微波晶体管，大多采用S参数（散射参数）来表述它们的特性。一般二端口网络需要有四个散射参数（S11、S22、S12和S21），才能对其 定值。因此往往采用测量的方法来确定网络的参数。

20世纪60年代中期，出现能在宽频带范围内扫频测量并能显示全部网络S参数的模值和幅角的多功能仪器，这就是微波网络分析仪。因此网络分析仪的基本部分实际上就是一台S参数测量仪。方框图如图2所示。

由于测定了网络的S参数后，网络的其它各种特性参量都可以从S参数中导出，因此，微波网络分析仪具有多种功能。
