井下输送机GQQ5 煤矿用烟雾传感器，皮带综保 体积小 重量轻 便于安装

一 、 概 述

1. 用途及适用范围：GQQ5 煤矿用烟雾感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带烟雾检测之用。

2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。

二 、 产 品 分 类

1. 防爆型式及标志

防爆型式：矿用本质安全型

2. 外形尺寸：φ132×160mm；

3. 重量：0.8kg。

4. 输出信号：高电平信号:≥3V；低电平信号：≤0.5V。

5 .关联设备：见附录。

6. 本安参数：U i ：DC12.5V；I i ：1.***；C i ：0uF；L i ：OmH。

三、 结 构 特 征 及 工 作 原 理

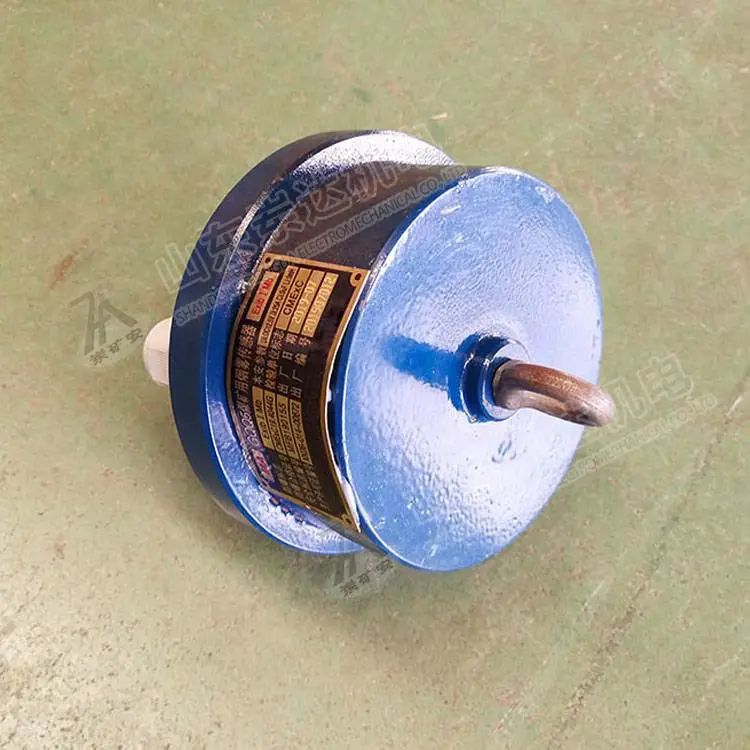

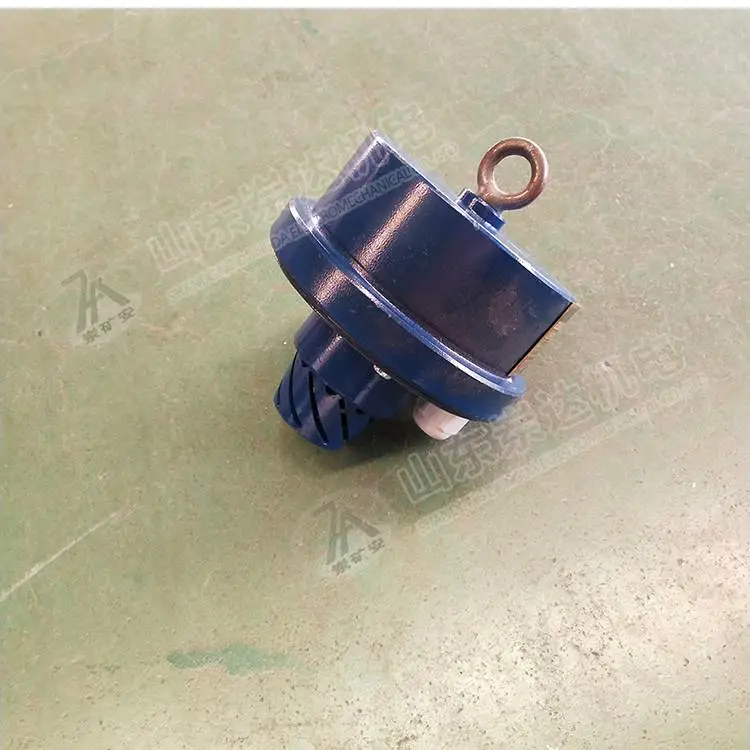

1. 结构特征：传感器由外壳、烟雾探头、开关接点等部分组成。

2. 工作原理：接上电源后，待稳定 2 分钟后，绿灯亮，表示检测探头热稳定时间结束，传感器进入检测状态。当有少量烟雾进入烟室后，红灯闪亮，关联控制箱接收到烟雾信号，控制箱语音报警，同时启动电磁阀，开始洒水，实现烟雾保护或自动灭火。自动洒水 2分钟后，关闭电磁阀，节约用水。洒水时间可在关联控制箱上进行调整。

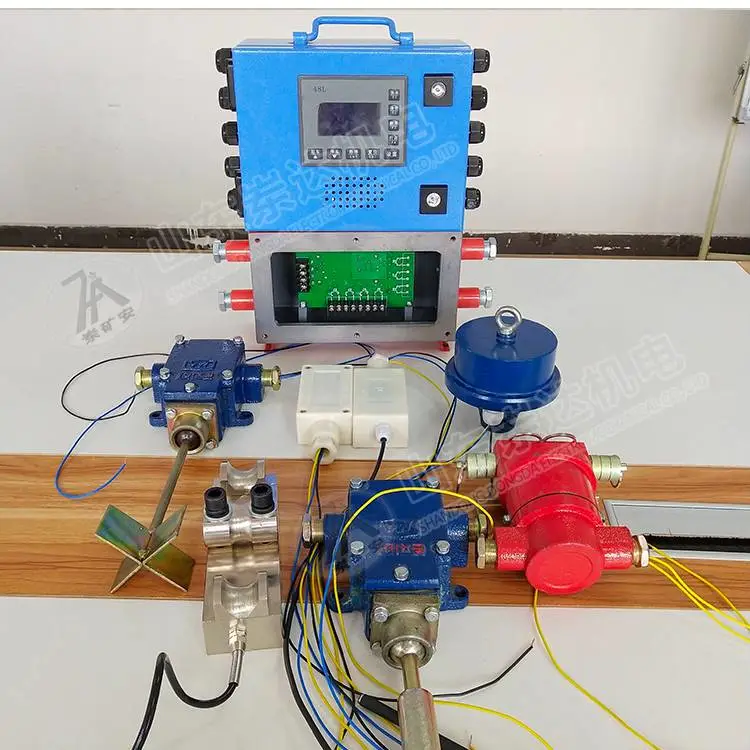

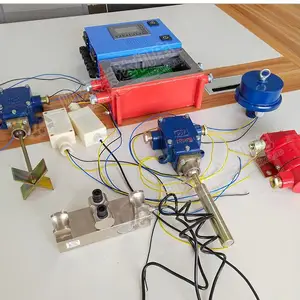

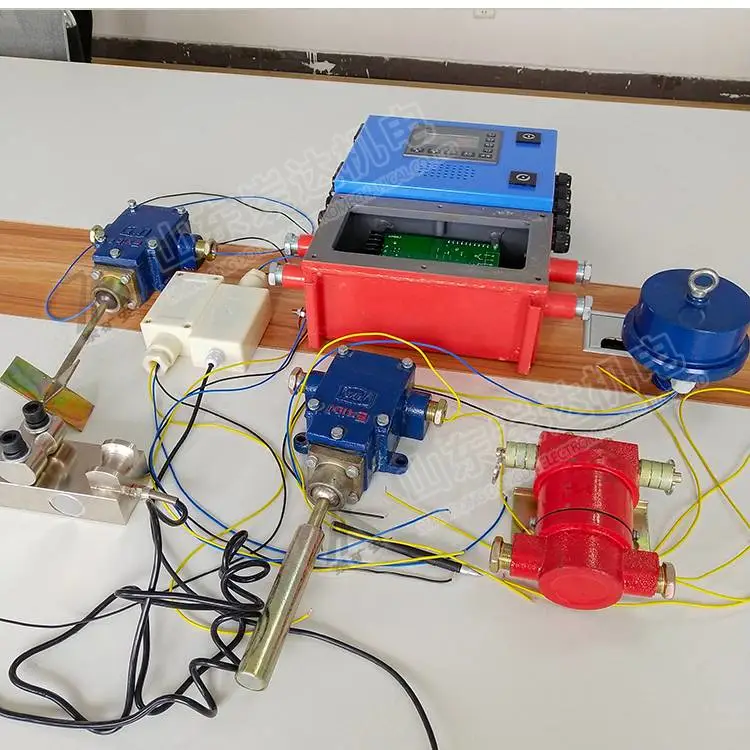

煤矿用带式输送机保护装置是根据新版《煤矿规格》中关于井下带式输送机保护的有关规定而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，同时又听取了大量的用户反馈意见，使本装置的可靠性、***性及操作方便性等同类产品比较有了不同程度的提高。本装置适用于有爆炸性甲烷气体和煤尘的环境中、露天煤矿、选煤厂等工作场所，用来对带式输送机进行综合保护及控制。

主要功能

口具有打滑、堆煤、超温、跑偏、烟雾、撕裂、急停、张力自动调整等保护功能；

口多台输送机间连锁、故障对位显示等功能；

口具有语音预警，语音报警功能。
