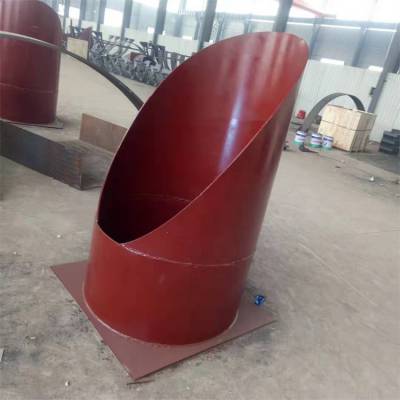

厂家供应立管用耳座F17 虾米弯支座 斜管的竖直耳轴

注:

建厚，到6mm

1.除了管径，所有尺寸单位为mm。2.耳轴的材料应与主管材料相同或相容。3.耳轴管径<36"，24"及以下默认壁厚为STD26"~36"默认壁厚为XS(壁厚系列表见GB/T28708中表3)。当默认的耳轴壁厚无法满足要求时，可选用GB/T28708中表2或表3的其他壁厚，但须注明。例:F19-16"-8"(22.23)-C1-500-A-45，表示耳轴壁厚为22.23mm。一般情况下，耳轴高度不宜大于1m，当耳轴高度大于1m，应校核由摩擦力引起的弯矩是否造成管壁应力超标。当耳轴受水平荷载时应校核由水乎力引起的弯矩是否造成管壁应力超标，同时校核耳轴管本体的强度，校核的方法参见管架编号FGEN1。若应力超标，应选用更大管径的耳轴。

5.大于48"的管道，应根据实际荷载利用管架编号FGEN1中的方法计算确定耳轴管。6.焊接要求参见管架编号F1。

7.仅标出角度的数字即可，可省略”的符号。8.本项缺省时，表示不需要补强板。补强板的相关规定参见管架编号F1。

9.材料代码为S1时，必须选用补强板，补强板材料为06Cr19Ni10或与管道同材质。10.与PTFE滑板组合使用时，标记为F。此时需要在耳轴底板下焊一块与底板同尺寸的3mm厚镜面不锈钢板。设计者应在耳轴底板与支撑面之间预留15mm或25mm的间隙安装PTFE滑板，参见管架编号PGEN1。

耳轴朝下时，本项缺省。当需要与管架编号B5~B8的类型A或弹蒉吊架的类型P等组合使用时，标记为UP(表示耳轴朝上)。
