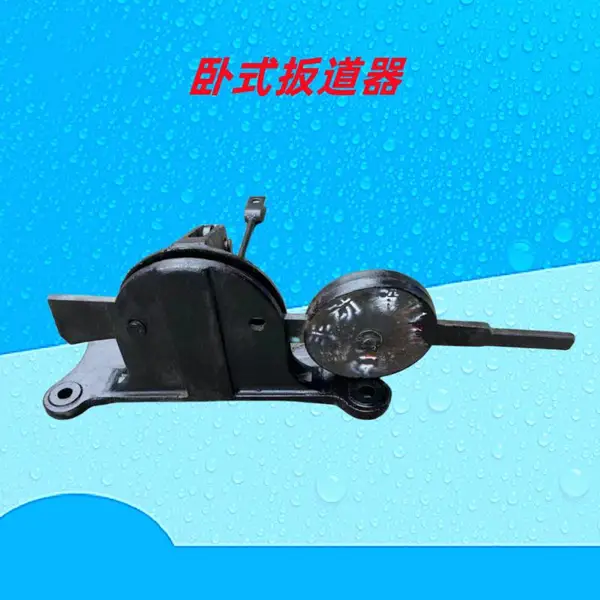

一、手动扳道器的概述：

手动扳道器适应于矿山、林场、港口等地方小铁路建设.是一种适合铁路线路轨枕板地段使用的养护维修作业的拨道工具，是实现养路作业机械化、减轻劳动强度机具。

二、手动扳道器产品特点：

1、手柄长度可伸缩290MM，当道岔转换阻力不大时，可缩短手柄长度，反之，延长手柄长度。

2、为减小手柄扳动行程，其手柄把能够旋转180度，便于人力操作。

3、上述伸缩与旋转均由手柄套管上两个弹簧销的提起，调整后再落入来实现。

4、为克服扳动阻力，手柄头内设计为球心滑块结构，其结构扳动灵活。

5、直角拐旋转中心主轴上，装有滚动轴承，提高了产品的使用寿命和精度。

6、凡旋转轴孔之间，均装有具有自润滑性能材料的衬套。

7、拉杆与道岔之间的连接，采用了微调器，安装后在使用过程中，使其不用拆除连接销，即可对道岔开口及密贴状况进行调整。

三、手动扳道器技术参数：

适用道岔开口≤120

适用道岔转换阻力≤1960N（200KG）

拉杆直线位移量209

安装处两枕木中心距650，拉杆与岔尖处枕木两中心线距离为350

安装在铁路复线线路中间时，可调整手柄距两边线路中心线应≥2250
