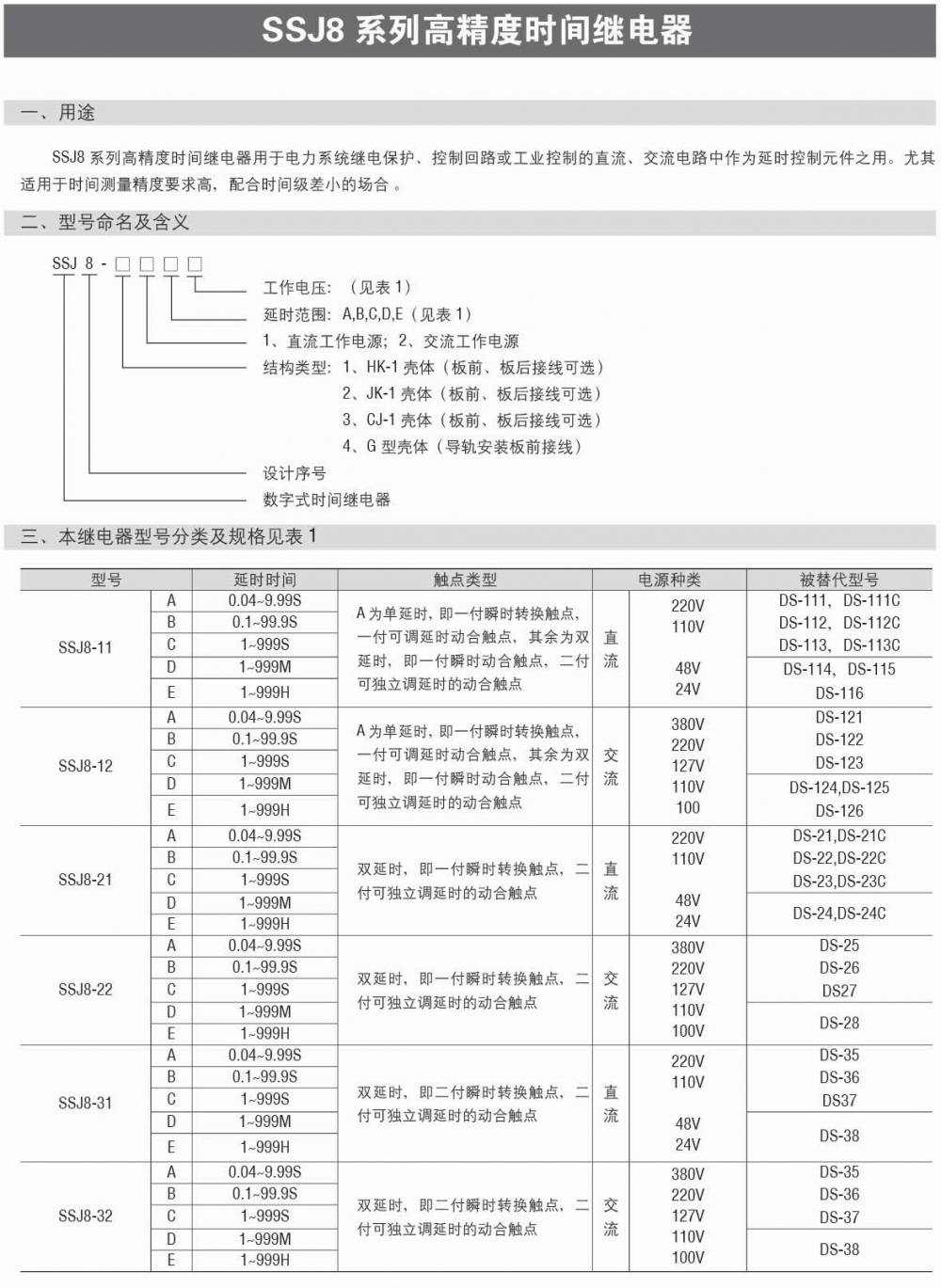

系列型号：

SSJ8-11 时间继电器；      SSJ8-11A 时间继电器；

SSJ8-11B 时间继电器；   SSJ8-11C 时间继电器；

SSJ8-11D 时间继电器；    SSJ8-11E 时间继电器；

SSJ8-12 时间继电器；     SSJ8-12A 时间继电器；

SSJ8-12B 时间继电器；    SSJ8-12C 时间继电器；

SSJ8-12D 时间继电器；    SSJ8-12E 时间继电器；

SSJ8-21 时间继电器；      SSJ8-21A 时间继电器；

SSJ8-21B 时间继电器；    SSJ8-21C 时间继电器；

SSJ8-21D 时间继电器；    SSJ8-21E 时间继电器；

SSJ8-22 时间继电器；       SSJ8-22A 时间继电器；

SSJ8-22B 时间继电器；    SSJ8-22C 时间继电器；

SSJ8-22D 时间继电器；    SSJ8-22E 时间继电器；

SSJ8-31 时间继电器；      SSJ8-31A 时间继电器；

SSJ8-31B 时间继电器；    SSJ8-31C 时间继电器；

SSJ8-31D 时间继电器；    SSJ8-31E 时间继电器；

SSJ8-32 时间继电器；      SSJ8-32A 时间继电器；

SSJ8-32B 时间继电器；    SSJ8-32C 时间继电器；

SSJ8-32D 时间继电器；    SSJ8-32E 时间继电器；

一、用途

SSJ8系列 时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。尤其适用于时间测量精度要求高，配合时间级差小的场合。

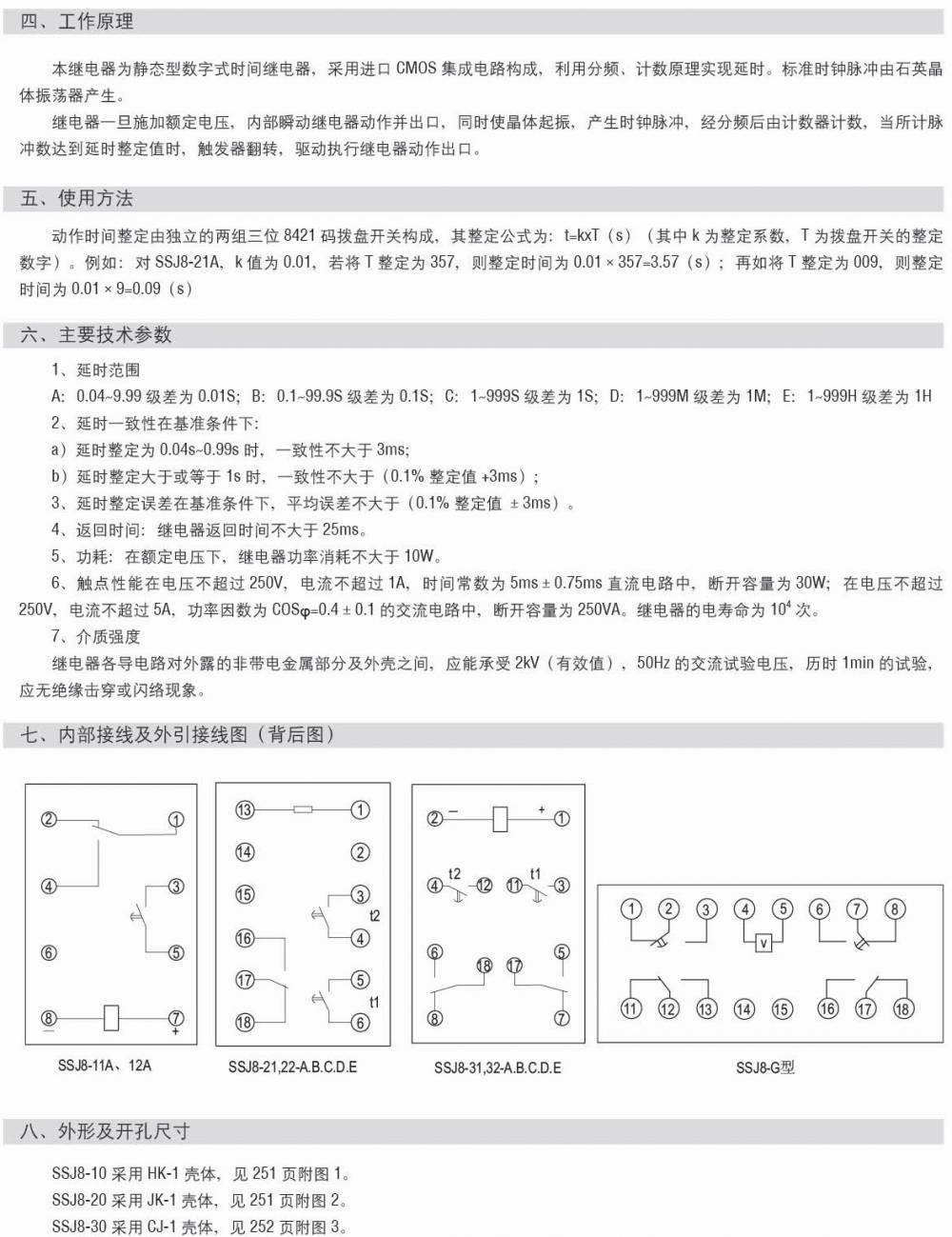

二、工作原理

本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

三、技术参数

1.延时范

A:0.04~9.99S级差为0.01S

B:0.1~99.9S级差为0.1S

C:1~999S 级差为1S

D:1~999M 级差为1M

E:1~999H级差为1H

2.延时一致性在基准条件下:

a)延时整定为0.04s~0.99s时，一致性不大于3ms;

o)延时整定大于或等于1s时，一致性不大于(0.1%整定值+3ms);

3.延时整定误差在基准条件下，平均误差不大于(0.1%整定值+3ms)。

4.返回时间:继电器返回时间不大于25ms.

5.功耗在额定电压下，继电器功率消耗不大于10W。

6,触点性能在电压不超过250V电流不超过1A，时间常数为5ms0.75ms直流电路中，断开容量为30W;在电压不超过250V，电流不超过***，功率因数为COSo=0.4+0.1的交流电路中断开容量为250VA。继电器的电寿命为10次

7.质强

继电器各导电路对外露的非带电金属部分及外壳之间，应能承受2KV(有效值)，50H的交流试验电压，历时1min的试验，应无绝缘击穿或闪络现象。

四、使用方法

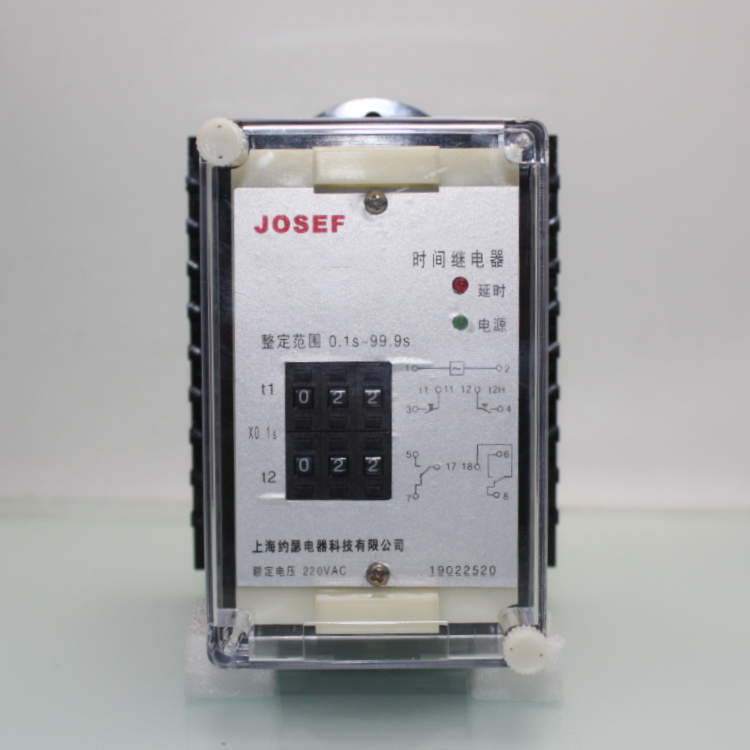

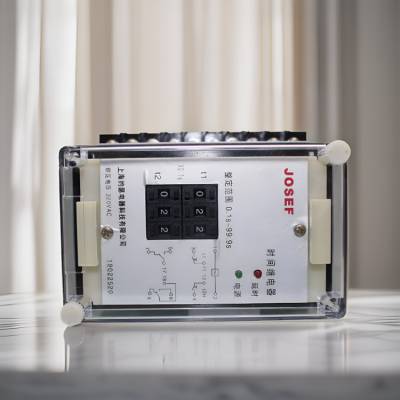

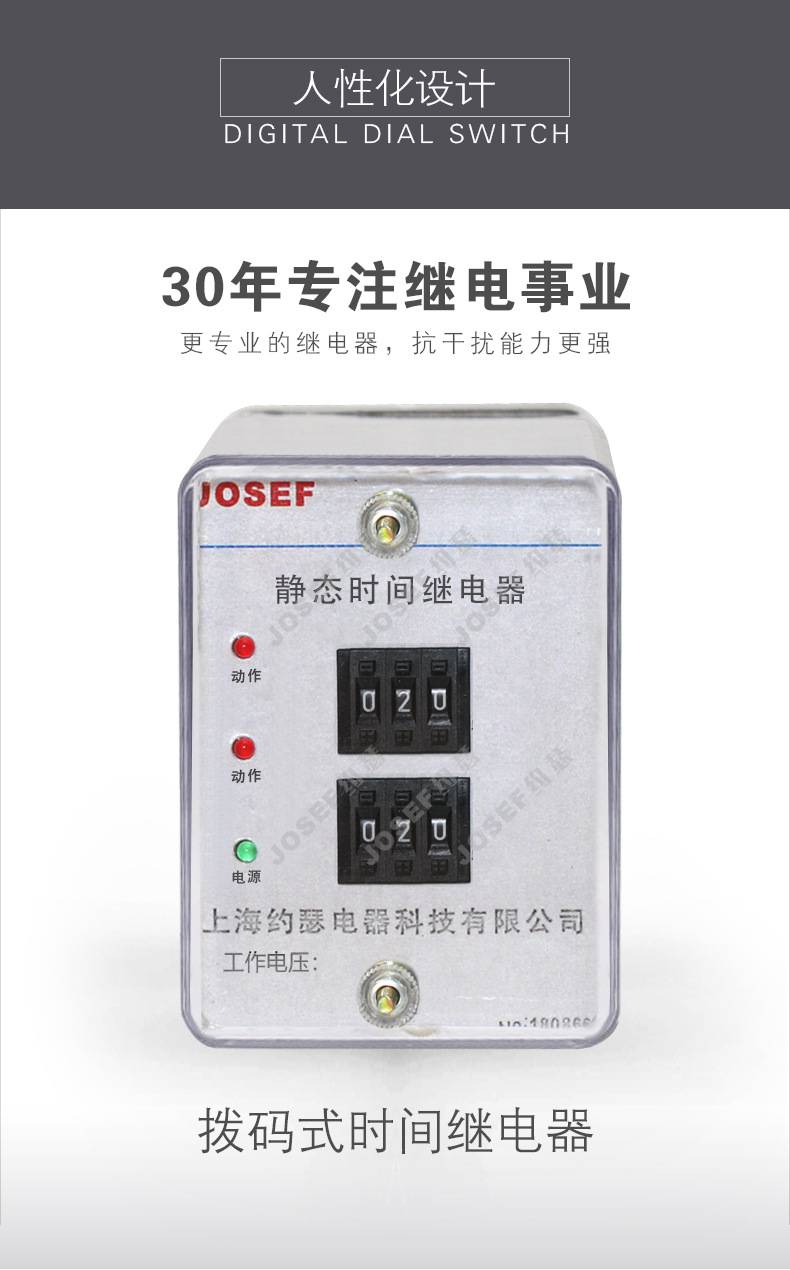

动作时间整定由独立的两组三位8421码拨盘开关构成，其整定公式为:t= kx(s)(其中为整定系数，为拔盘开关的整定数字.例如:对SSJ8-21A,k值为0.01若将T整定为357,则整定时间为0.01x357=3.57s;再如将T整定为009则整定时间为0.01x9=0.09s
