叠梁闸门的防冻措施与维修

??门槽结冰会影响闸门的正常启闭运行，常用的解决方法是在闸门门槽及面板附近布设管路，用潜水泵或空气压缩机定时送入压力水或压缩空气，使水面翻起波浪或使温度较高的深水层与温度较低的表层水形成对流，以防止闸门附近水面冻结。

??一、潜水泵给水系统的维护与修理 潜水泵及管路系统应在冰冻期到来前安装完毕。运行中要注意潜水泵的检查维护。 (1) 潜水泵应使用有过热和漏电保护的开关设备，零线应可靠接地。 (2) 潜水泵应尽量安装在深水处，悬挂支承可靠，但应防止泥沙淤积或挂污。 (3) 当水位变动时，水管的位置也应加以调整，以便取得*效果。(4) 当潜水泵系统停止时，应冲洗干净。 (5) 水泵运行不良时，应有专人按使用说明书进行检修。

??二、压缩空气系统的维修 运行中应注意空压机的维护 (1) 固定式空气压缩机安装应牢固可靠，移动式空压机应有制动措施。 (2) 开机前应打开贮气罐放气阀，使其在无载下启动。 (3) 电机绝缘良好，机壳接地***。 (4) 定期排放贮气罐积存的油、水。 (5) 检查管路有无堵塞。 (6) 长时间停机时，柴油机应放水; (7) 压缩空气系统停用期间，应按规程进行保养与检修

铸铁闸门的止水副采用整体加工，止水效果好，金属止水使用寿命长。

1、闸门应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。 2、闸门在起闭过程中如有异常情况应立即停止使用，及时检查修理。 3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。4、在闸门长期闭合前应急时闸板及闸框上的污物，在完之后重新涂上新油以防锈蚀影响以后的启闭。

（三）螺杆式启闭机 1、 一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到***；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。 2、 将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 3、 启闭机的基础建筑物安装必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。 4、 安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。 5、 起闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。 6、 每台起闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。 3、闸门在使用中应进行防锈处理，并定期在止水面上抹黄油，以***启闭时闸板与闸框的止水结合面光滑。

（四）启闭机调试

铸铁闸门通常配置手动或电动螺杆

式启闭机，用于操作闸门的启闭。

1、在无荷载的情况下，***三相电流不平衡不超过正负10%，并测出电流值。 2、上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。 3、启闭机的主令控制器调整，必须***闸门升降到上、下限位时的误差不超过1cm。 4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。

1、操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。 2、操作前，对起闭机进行***检查，个部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。 3、电动运转时，操作人员不得离开现场，发现问题立即停机。 4、起闭机维修时，必须载荷。 5、在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期油垢，涂护新油，以防锈蚀。  布置简单，结构紧凑，节省空间；运行维护简单，减少运行费用，但铸铁闸门的造价比钢闸门略高一些。

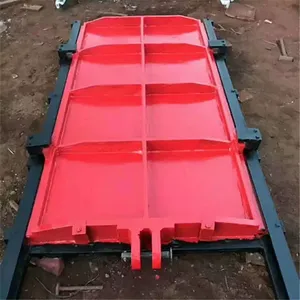

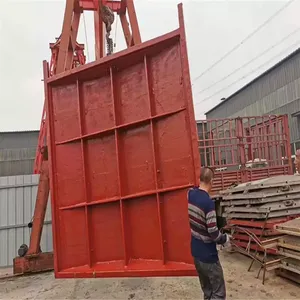

平面钢闸门：按用户图纸生产，每吨9500元，如需喷锌，每平米加款150元，也可为用户设计图纸。请致电洽谈，按需定做。

应用场合

1、洞孔类（四边止水，多一道门楣），一般指井用、坝用（含取水口），大多为垂直升降。

启闭工况：平水位开启（正常指检修门，一般带水位平衡阀），动水位开启（正常指工作门，一般带滚轮），平动开关（正常指事故门）。

水压方向：正向、正反双向、反向（一般须带楔块或液压压紧）。

2、开口类（三边止水），一般指渠用、河道用。

动作形式：垂直升降（一般可省略S）、左右横粒（H）、前后旋转[分边轴（单X1、双X2）和中轴X0]、上下卧倒（W）、弧形移动（D）。

3、垂直升降

（1）门体结构：叠梁门（调节水位或便于起吊）、插板门（小型渠道用）、平面钢闸门

（2）吊点结构（一体式除外）：固定绳用（11），固定螺杆用（12），配抓落机构用（13）。双吊点：固定绳用（21），固定螺杆用（22），配抓落机构用（23）。

（3）、止水方式：正向止水（1），双向止水（11），反向止水（111），带底坎止水（ＩＶ），平底止水（代号Ｖ可省略）。

4、插板门、楔紧钢闸门一般规格小于3.0mX3.0m,材料大多为不锈钢,多用于市政工程。

特点

1、闸门本体为焊接成形件，结构形式多样化，适用性强。

2、材料选用范围广，合理的结构强度设计，可以满足各种压力和环境要求。

3、密封大多采用软止水（橡胶密封），虽然摩擦系数大，但止水效果好，允许门体有微量弹性变形。

4、配套的启闭形式，方式多样，可实现一机多孔和一孔多门等多种场合。

本公司生产平板型、拱型两种铸铁闸门，其规格（指过水口宽*高）从0.2米*0.2米至6米*6米之间供用户选用。

1、型号表示

2、用户须提供下列内容资料：

a,止水方式；确定是单向止水还是双向；前止水还是后止水，止水带面材质要求。

b,水流向

c,工作水头及设计效核水头

d,吊点数及吊点中心距

e,设计确定的启闭机型号及启闭吨位及与螺杆连接部位的相关数据

f，水质、泥砂等水文资料信息

g,提供与闸门结合面相关土建结构布置图

3、闸门吊耳销轴随产品供应（45#材质），闸门吊耳材质为HT200铸件或Q235焊合件

4、用户选购名录（另计价）

a,特殊材质的吊耳销轴、吊耳

b,双向止水

c、镶铜止水带或不锈钢止水带及滑道

d,加长滑道部分（超过本公怀标定值时）

e,工作水头超过本公司规定标定值时，需机械强度增加需发生的变更设计后制造增加费用

f,其它变更注明：产品重量仅供需方参考，不作为用户收货依据。产品产要技术参数及特性值，以订货前公司给出值为准，如有变更，恕不另行通知
