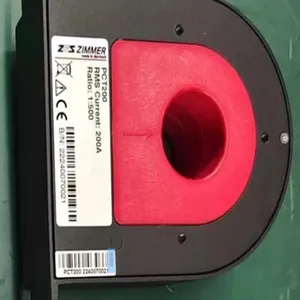

德国ZES ZIMMER大电流宽带交流变频器PCTx-K-L6 用于高校实验室使用

ZES ZIMMER A01638: PCTx-K-L6

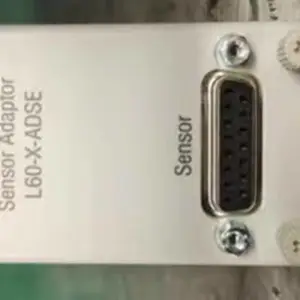

 ZES ZIMMER A02360: L60-X-ADSE

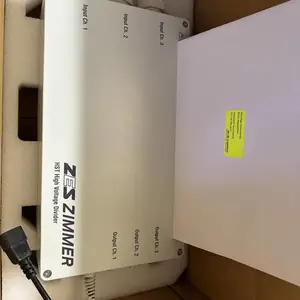

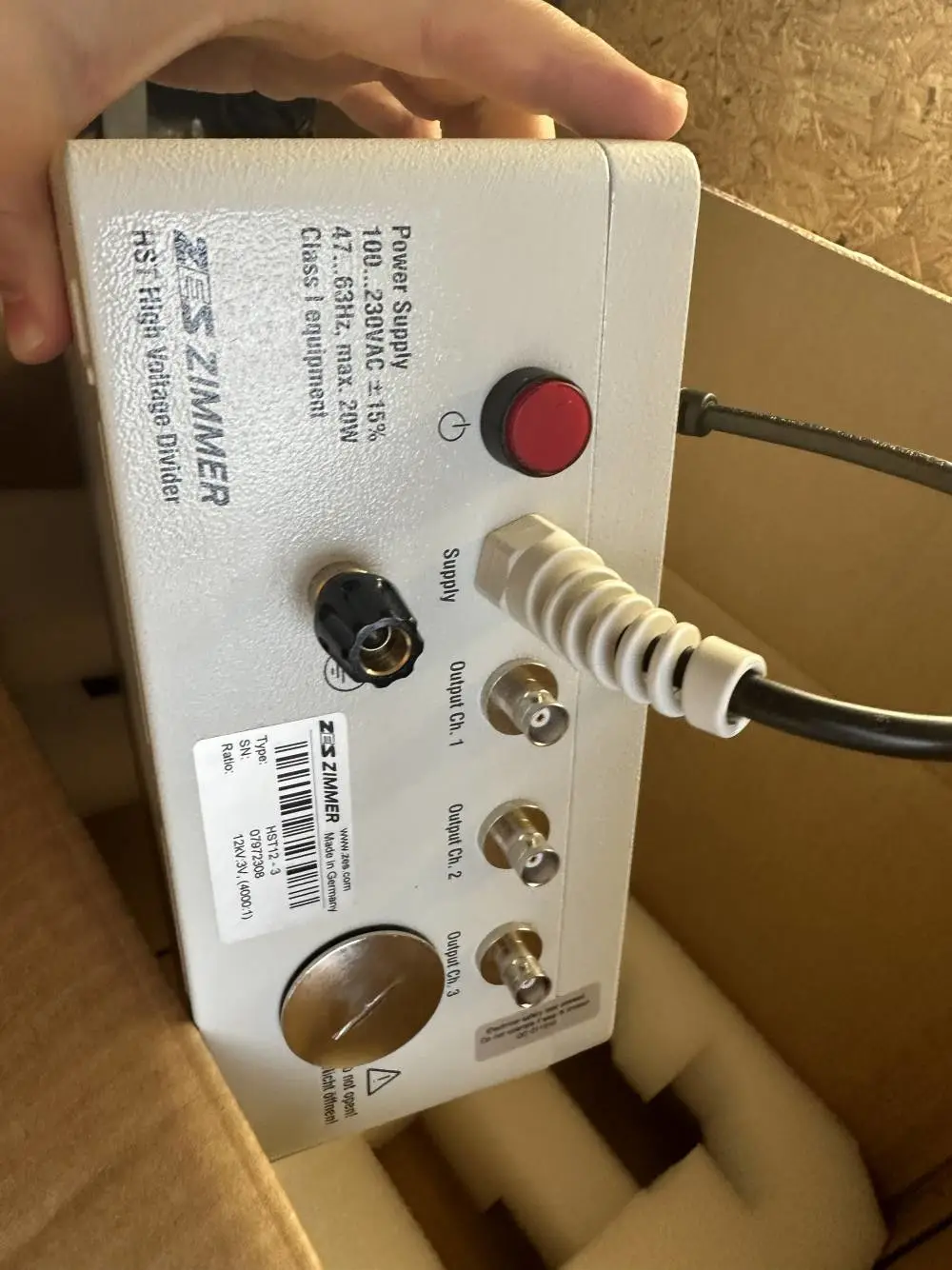

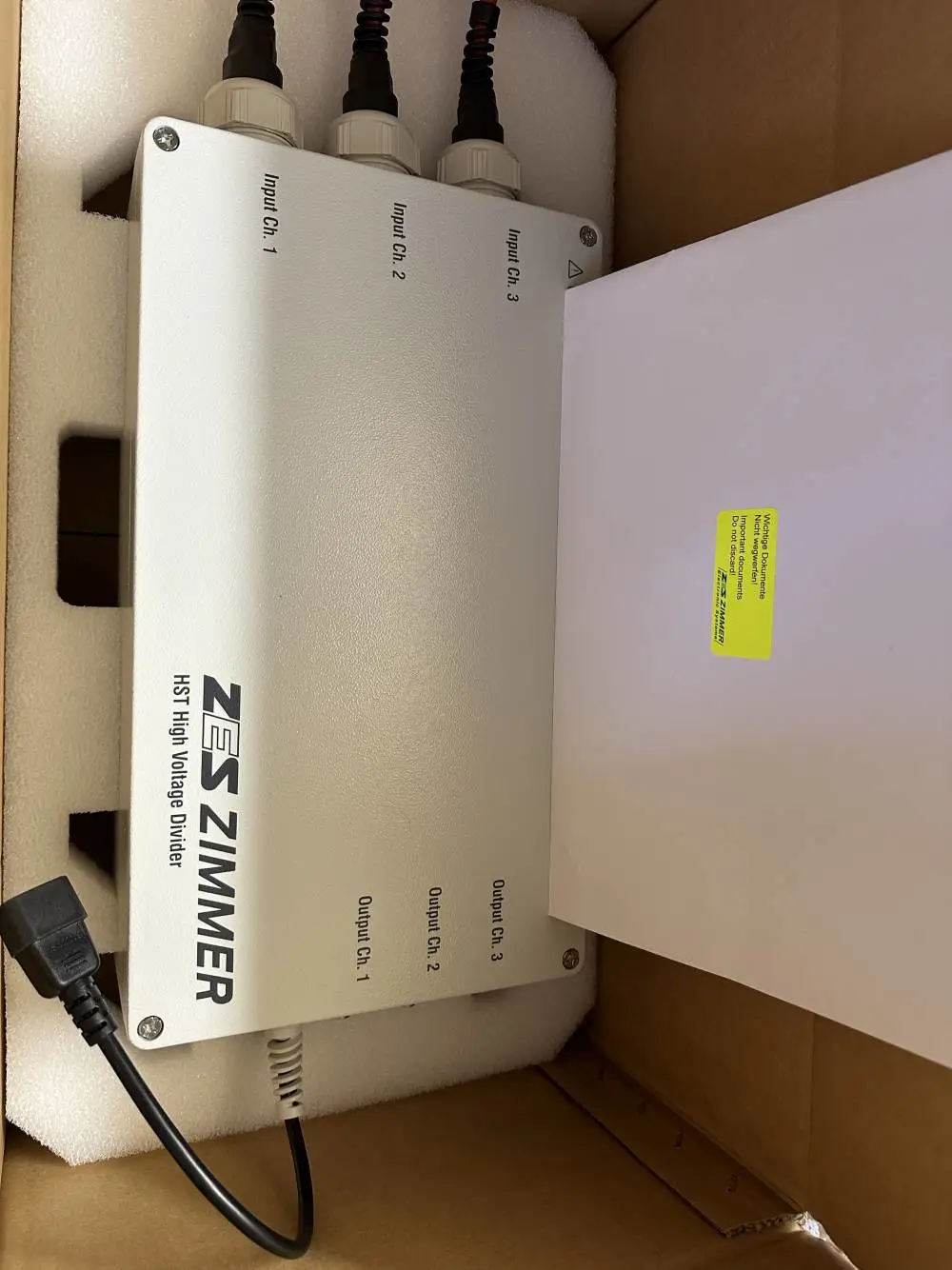

ZES ZIMMER Y00026: HST12-3

ZES ZIMMER Electronic Systems GmbH 是全球一家专门从事高精度功率分析的高科技公司。四十多年来，功率分析仪。精密电流变送器。，传感器和配件

ZES ZIMMER  WCT-大电流宽带交流变频器

测量中频和高频的电力电子设备

ZES ZIMMER  应用领域：

等离子体生成

激光激发

超声波生成

感应加热

感应电炉

高速发动机

航空机载网络（包括高达150kHz的谐波分析）

16A以上的CE谐波分析（根据EN61000-3-12）

ZES ZIMMER由于精密功率计的精度越来越高，对外部传感器的要求也越来越高。现代电力电子需要高精度，宽信号带宽的电流互感器。针对这一应用领域，ZESZIMMER开发了WCT-WCT100至100A系列电流互感器，

ZES ZIMMERWCT1000至1000A系列电流互感器，均具有30Hz至1MHz的宽频率范围。普通电流互感器和电流钳只有几个kHz带宽。这里确实需要具有高基本精度、高电流上升速度、高带宽和可忽略的低相移相结合的电流互感器。Zes-Zimmer的新WCT100在30Hz和100kHz之间的精度***为0.25%，在1MHz之间的误差小于2%对于精密功率测量，0.3°的低相位误差至关重要。WCT的设计是无源的，因此不需要外部电源，因此非常可靠。WCT针对ZES ZIMMER功率计LMG500及其IHF输入进行了优化。该输入的恒定低阻抗确保了精度。电流互感器也非常适合ZES-Zimmer功率计LMG95。

一般环境条件一般环境条件，除由特定传感器限制或扩展外，是：?仅在室内使用?海拔可达2000米?温度+5℃…+40℃?温度可达+31℃的相对湿度为80%，在+40℃的相对湿度线性下降至50%?主电源电压波动至标称电压的±10%?瞬态过压至过压类别II的水平，即从建筑物接线的电源出口供应?主电源上出现临时过压?污染程度2，即除偶尔预期冷凝引起的临时电导率外，只发生非导电性污染

ZES ZIMMER型号：

ZES ZIMMERWCT100/

额定电流：100A

允许峰值：250A

传动比:100A

过载强度:120A

带宽:30HZ-1MHZ

连接:安全实验室插座，4mm

工作温度:-10...+70°C

一次导体孔直径:23MM

重量:350G

尺寸:L 120mm x W 95mm x H 65mm

订单号LMG-Z601

 ZES ZIMMER WCT1000

额定电流：1000A

允许峰值：2500A

传动比:1000A

过载强度:1200A

带宽:30HZ-1MHZ

连接:安全实验室插座，4mm

工作温度:-10...+70°C

一次导体孔直径:46MM

重量:300G
