JY-GSZR-100A 回路电阻测试仪

一、 仪器的用途及特点
按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出***智能回路电阻测试仪产品。
该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。JL2006回路电阻测试仪采用100A恒流输出。输出电压达10V可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。
测试过程全部由单片控制自动实施，精度高，复测性好，简单易行，测试数据液晶显示，结果打印。
测试时间依***15S；30S；60S可调，消除了因快速测试被试品，表面氧化层接触电阻阻值，使***度大大提高。适用于不同的工作环境。

二、 主要技术指标及使用条件
· 测量范围：0-1999μΩ 分辨率：1μΩ
· 测量电流：＞100A DC
· 测量精度：0.5级
· 显示方式：液晶显示、结果打印
· 工作温度：-10℃~50℃
· 工作电流：AC220V±10%
· 体 积：445×285×230
· 重 量：6.2Kg

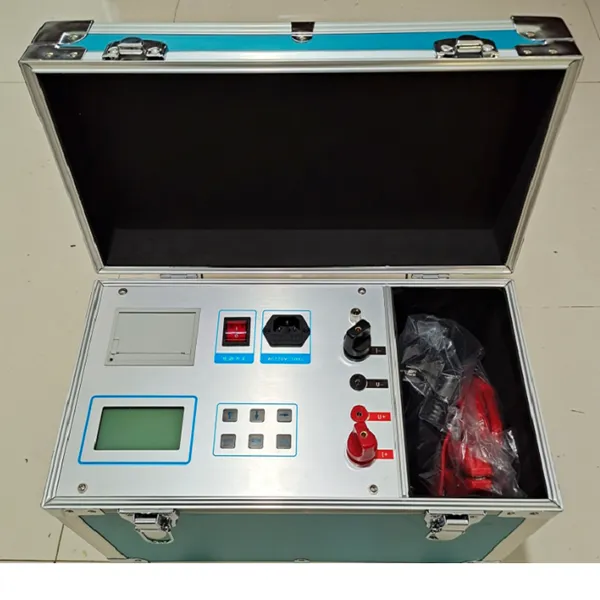

三、面板及各键功能介绍
● +I  -I接线柱：输出电流端子
● +U  -U接线柱：电压采样端子
● AC220V：电源插座及开关
●  ┻  ：仪器接地端子
● 液晶屏：显示数据和操作提示
● 打印机：打印测试结果
● 按键：主要功能详见（使用方法）
仪器配套
· 主机                     一台
· 测试线                  1套
· 保险丝10A            2只
· 电源线                  1根
产品使用说明书      1份
