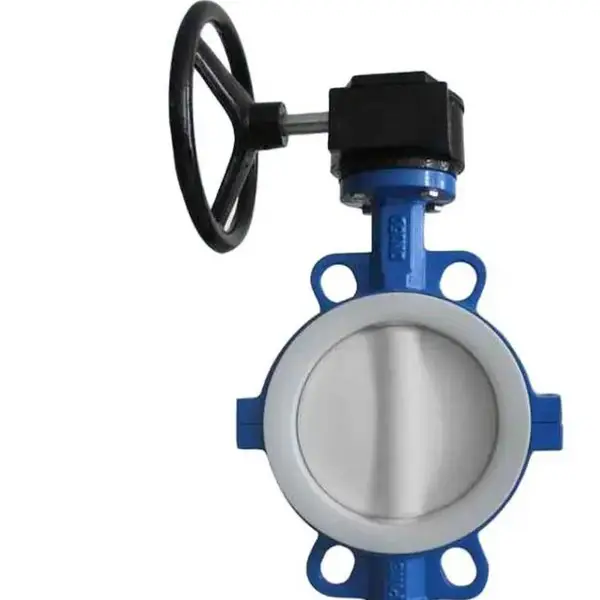

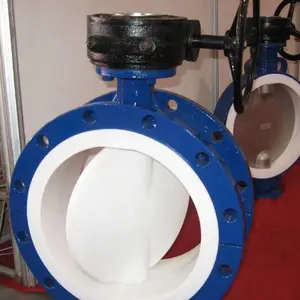

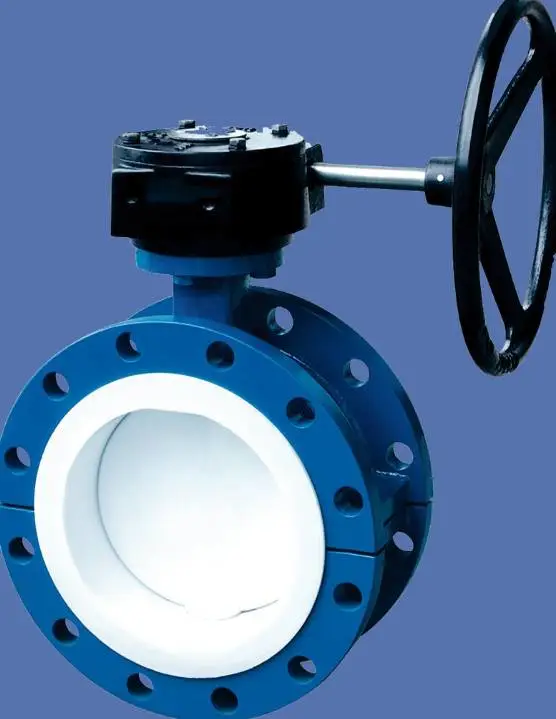

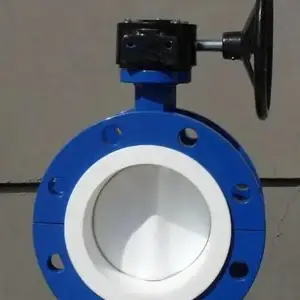

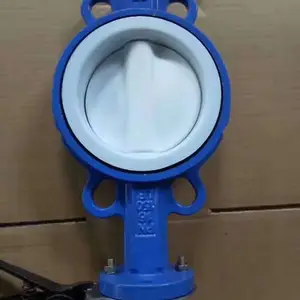

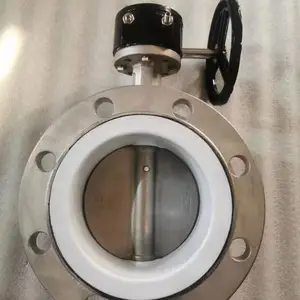

衬氟蝶阀阀体阀座与阀板内衬聚四氟乙烯一体化,阀门工作时,只有阀体内衬与蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,衬氟蝶阀采用四极密封结构并在密封面处配以耐温***的的弹性四氟衬垫,完全达到介质的零泄漏。

价    格

订货量

  • ¥888.00

    ≥888个

杨先生销售经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐃘𐃙𐃞𐃘𐃞𐃛𐃙𐃘𐃙𐃙𐃛 𐃜𐃝𐃘𐃟𐃛𐃠𐃞𐃚𐃙𐃡𐃡𐃞
  • 发货地上海 松江区
  • 发货期限5天内发货
  • 供货总量1000个
产品推荐
品牌:HUGONG/沪工型号:D341F4结构形式:垂直板式
3C阀门类别:工业加工定制:是材质:铸钢
连接形式:法兰适用介质:水压力环境:常压
工作温度:常温标准:国标流动方向:单向
驱动方式:水力控制零部件及配件:阀体用途:调节
类型(通道位置):直通式口径:50公称通径:50
安装尺寸:50规格:DN50
沪工阀门良工阀门京蝶阀门衬氟法兰软密封蝶阀
衬氟蝶阀的详细资料:

一、   衬氟蝶阀型号编制方法

衬氟法兰蝶阀型号编制方法序号类型代号驱动方式代号连接形式结构形式代号衬里材料代号公称压力值阀体材料代号1D蝶阀手动4法兰端6焊接端6d(对焊接)6c(承插焊)7对夹端/凸1垂直板式(中线)3斜板式(三偏心)F氟塑料泛称F4-PTFEF46-FEPF3-PCTFEF2-PVDFFA-PFAPO聚烯F氟塑料泛称P-碟板(奥氏体不锈钢)1用MPa单位的10倍值表示2用磅级表示QT-QT400Z-HT400Z-HT250C-WCBP-CFB(ZGOCr18Ni9)PL-CF3A(ZGOOCr18NiO)RL-CF3M2Q球阀1直通式/4L型三通式/5T型三通3J截止阀蜗轮1直通式/4角式/5直流式4G隔膜阀正齿轮1楔式./5直流式5Z闸阀伞齿轮0楔式刚性版6H止回阀气动0新型升降立式/4单瓣旋启式1升降直通式/6双瓣旋启式7X旋塞阀电动2升降立式/7回转蝶形止回式2L型三通/2直通式/4T型三通式


型号示例:

D371F4-16C表示为对夹连接,中线结构,衬里(阀体、碟板均为衬里)衬里材料为氟塑料PTFE,公称压力为1.6MPa,阀体碟板材质为碳钢WCB,蜗轮驱动的耐腐蚀蝶阀。

二丶衬氟蝶阀的压力试验/电火花试验标准


阀类公称压力壳体试验(水)密封试验高压(水)/低压(水)P壳公称通径持续时间(秒)合格标准P高P底公称通径持续时间(秒)合格标准蝶阀 0.60.9≤5065~200≥2501560180不允许有点滴潮湿(0)0.70.6≤50~200250~450≥500153060泄漏量1.01.51.11.62.41.82.53.82.84.06.04.46.49.67.110.015.011.0电火花检验仪,电压10~12Kv,探头≤50mm/s速度沿衬里层表面均匀扫描,不允许有自亮火花磅级阀门   止回阀其它阀  止回阀其它阀 150ib2.9≤2”21/2~6”8~12”≥146060601201560120300不允许有点滴潮湿(0)2.20.6≤2”21/2~6”8~12”≥146060601201560120300零泄漏(0)300ib7.75.6600ib15.311.2试验介质水、压缩空气试验温度5℃~38℃标准依据GB/T 13927和API 598(其中蝶阀试压接续时间高于原标准规定)单位换算(碳钢/常温)1MPa=10kgf/cm2,150磅级1.96MPa 300磅级5.1MPa 600磅级10.20MPa


三丶衬氟蝶阀(中线)





技术标准设计与制造GB/T12238结构长度GB12221法兰尺寸HG/T20592-2009 ANS B1S52212连接尺寸对夹、法兰式驱动方式 手动、电动、气动公称压力0.6、1.0、1.6、2,5MPa压力试验GB/T13927-92 API 598基本型号手动D41F4/P(半衬)蜗轮D341F4/(半衬)D41F46/P(半衬)D341F46/(半衬)D41F4(全衬)D341F4(全衬)D41F46(全衬)D341F4(全衬)气动D61F4/P(半衬)电动D941F4/(半衬)D6146/P(半衬)D941F46/(半衬)D61F4(全衬)D941F4(全衬)D61F46(全衬)D941F4(全衬)


四、衬氟蝶阀主要零部件材料


序号零件名称精铸球墨铸铁碳钢不锈钢QTCPRPLRL1上/下阀体QT400WCBCF8CF8MCF3CF3M2碟板WCBWCBCF8CF8MCF3CF3M3阀轴1Cr13/40CrWCr13、40Cr1Cr18Ni9Ti40Cr1Cr18Ni12Ti40Cr00Cr18NiTi1040Cr00Cr17Ni14mO24衬里层/阀座PETF((F4)、FEP(F46)、PFA(可溶F4)、PO(聚烯)5O型阀FEP+FPM(氟橡胶外包F46)6弹性条(垫)Si(硅橡胶)7调节垫0Cr18Ni190Cr18Ni91Cr17Ni121Cr18Ni12Mo2T1200Cr18Ni1000Cr18Ni14Mo28螺栓35351Cr171Cr17Ni21Cr8Ni21Cr19Ni29螺母45450Cr19Ni90Cr18Ni90Cr18Ni90Cr18Ni910手柄A3、Z




伍、衬氟蝶阀外形尺寸                                                                                    单位:mm


衬氟法兰蝶阀外形尺寸(表)产品型号通径DNLH1.0MPa1.6MPa电动执行器选配AC220V/AC380VDD1n-dDD1n-dD343F46501083061651254-181651254-18D-05HQ-05D343F46651123211851454-181851454-18D-05HQ-05D343F46801143452001608-182001608-18D-05HQ-05D343F461001273872201808-182201808-18D-08HQ-08D343F461251404112502108-182502108-18D-10HQ-10D343F461501404472852408-232852408-23D-20HQ-20D343F462001526073402958-2334029512-23D-40HQ-50D343F4625016568839535012-2340535512-28D-60HQ-60D343F4630017874244540012-2346041012-28D-80HQ-80D343F4635019079750546016-2352047016-28D-100HQ-100D343F4640021693056551516-2858052516-31D-200HQ-200D343F4645022297561556520-2864058520-31D-300HQ-300D343F46500229106567062020-2871565020-34D-400HQ-400D343F46600267122578072520-3084077020-36
