产品简介

ETT-C型电子式万能试验机，主机与辅具的设计，具有外型美观，操作方便，性能稳定可靠的特点。计算机控制系统经调速系统控制伺服电机转动，再经减速系统减速后，通过高精度滚珠丝杠副带动移动横梁上升、下降，完成对试样的拉伸强度、定伸长率、延伸率、断裂伸长率、上下屈服强度等力学性能试验，该系列产品无污染、噪音低、效***，具有非常宽的调速范围和横梁移动距离。配上种类繁多的辅具，在金属、非金属力学性能试验方面，具有非常广阔的应用前景。该机适用于质量监督、教学科研、航空航天、钢铁冶金、丝绳索具、汽车摩托、塑料、橡胶、编织材料等各试验领域。

该试验机采用调速精度高、性能稳定的交流调速系统与电机作为驱动系统；特别设计的同步齿形带减速系统和高精度滚珠丝杠副带动试验机的移动横梁运动；可选以Win7为操作平台的基于数据库技术的控制与数据处理软件，采用了虚拟仪器技术代替传统的数码管、示波器，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示，所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成，具有良好的人机界面，操作方便；插装在PC机内的双通道全数字程控放大器实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零和标定，无任何模拟调节环节，控制电路高度集成化，完全取消了电位器等机械调整器件，结构简单，性能可靠。

产品特征

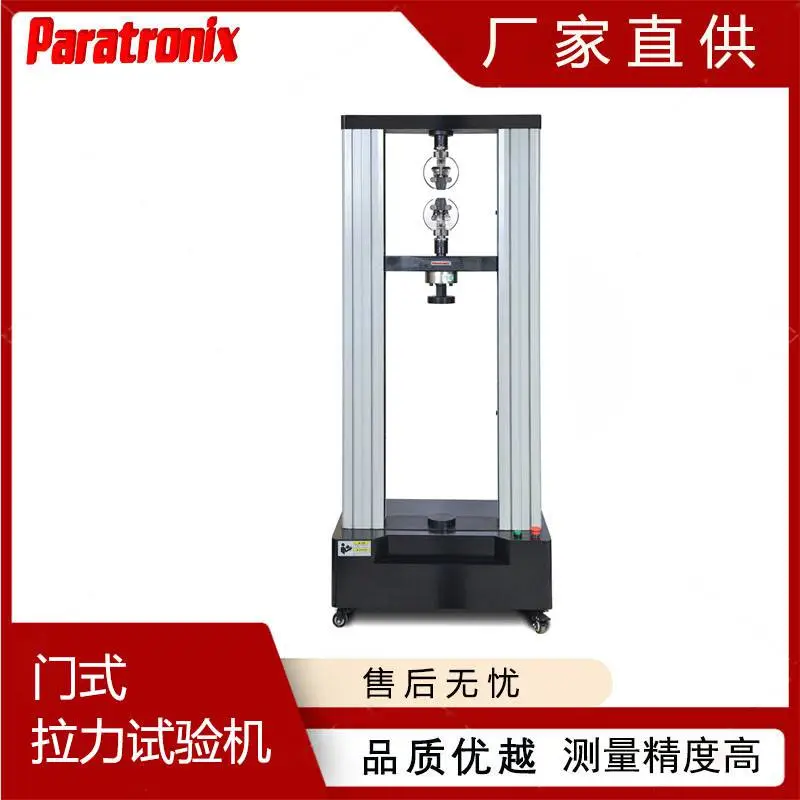

1、主机：采用双空间门式结构，上空间拉伸，下空间压缩、弯曲。横梁无极升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的横梁运动，实现了无间隙传动。

2、辅具：标准配置：楔形拉伸夹具、压缩夹具各一套。

3.电气测控系统：

（1）采用东元交流伺服系统和伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。

（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

（3）内置式控制器，***了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。

（4）试验结束时，可手动或自动高速返回试验初始位置。

（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。

（6）电气控制线路参照***，符合国家试验机电气标准，抗干扰能力强，***了控制器的稳定性，实验数据准确性。

（7）具有网络接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或Internet网连接。

技术参数

试验力 5-200KN （其它量程可选）

精度等级 0.5级

试验力测量范围 2%-***

试验力示值相对误差 ＜±1%

试验力分辨率 试验力的1/300000

变形测量范围 2%-***

变形示值相对误差 ＜±1%

变形分辨率 变形量1/300000

位移示值相对误差 ＜±1%

位移分辨力(mm) 0.0001

速度范围 0.01~ 500mm/min （无级调速 ）

拉伸行程（mm） 600 （其它行程可选）

压缩空间 （mm） 600 （其它行程可选）

试验宽度 （mm） 450

夹具 拔出、拉伸、压缩、弯曲、剪切、剥离、撕裂等

主机外形尺（mm） 868*580*1836mm

产品标准

*** 37、GB 8808、GB/T 1040.1-2006、GB/T 1040.2-2006、GB/T 1040.3-2006、GB/T 1040.4-2006、GB/T 1040.5-2008、GB/T 4850-2002、 GB/T 12914-2008、GB/T 17200、GB/T16578.1-2008、 GB/T 7122、 GB/T 2790、GB/T 2791、GB/T 2792、GB/T 17590、 GB15811、ASTM E4、ASTM D882、ASTM D1938、 ASTM D3330、ASTM F88、 ASTM F904、JIS P8113、 QB/T 2358、 QB/T 1130 、YBB332002-2015 、YBB00172002-2015 、YBB00152002-2015

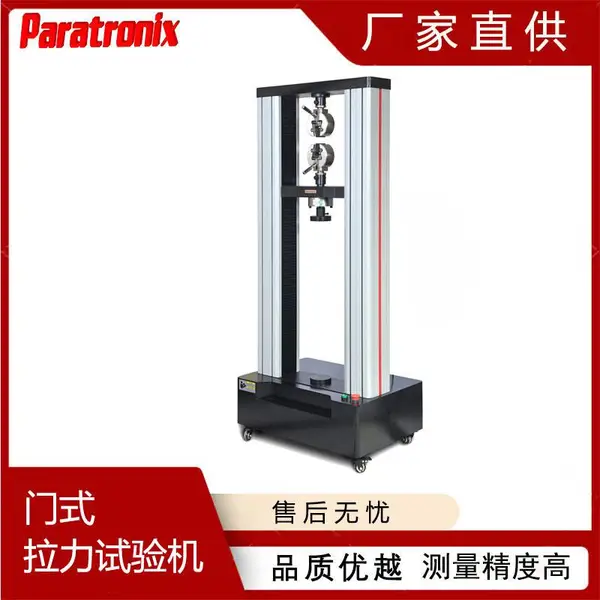

GB/T 8813-2020硬质泡沫塑料压缩性能试验机 普创仪器厂家
