气动葫芦是以压缩空气为动力推动气动马达旋转，经变速（减速）增大了扭矩后完成起吊工作的。

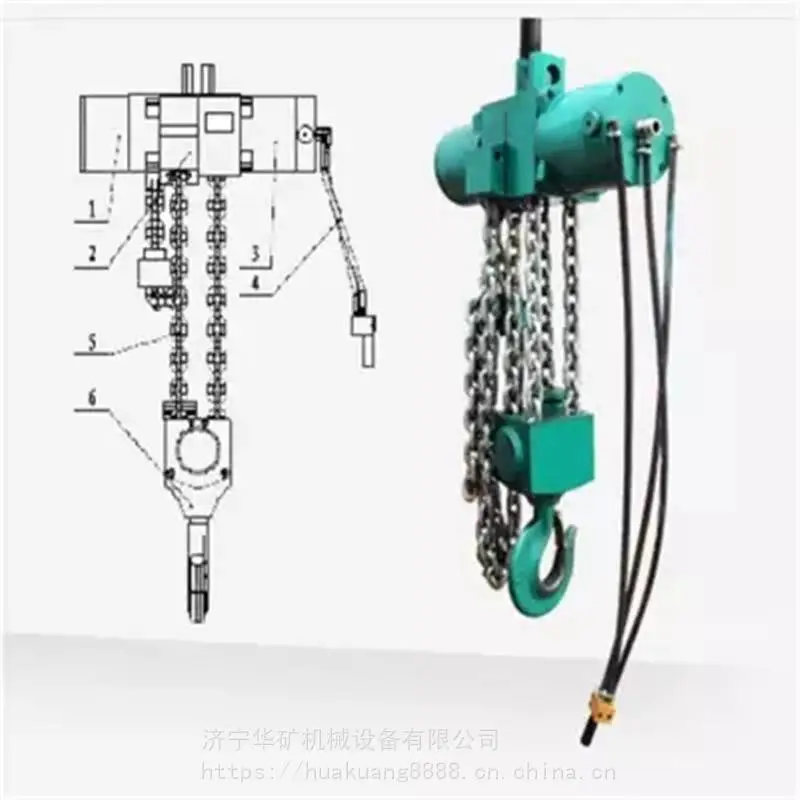

气动葫芦主要由： ①手控阀（手柄式和手拉绳式） ②主控阀 ③气马达 ④吊挂 ⑤减速器 ⑥刹车机构 ⑦连锁机构等部分组成，见结构示意图。这七部分有序的巧妙构成，***了产品安全***运行。

①手控阀：主要由：手柄、 阀体及按键组成。操纵按键可打开气门，以控制主控阀气道与马达气道的连通。或手拉绳式操作

拉动摆杆的旋转，以达到气门的开度，可实现无级变速。

②主控阀：主要由：左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。

③气马达：主要由：转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时，叶片随着转子产生高速旋

转。

④吊  挂：主要由：上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。

⑤减速器：主要由：外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后，经减速增大了扭矩，由末级输出给升降

链轮。

⑥刹车机构：主要由：刹车锥、刹车环及缸体组成。通过主控阀分气到缸体，将刹车锥、刹车环分离，以解除制动。

⑦连锁机构：主要由：转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和保护作用。

气动葫芦产品详情

气动葫芦是理想的防爆起重设备，是电动葫芦的升级换代产品，承载范围根据型号不同从250公斤到30吨。气动葫芦只需提供一定压力的压缩空气便能驱动，做到了低能耗、 率。还具有断气保护功能，在突然断气情况下，***工件不下降、掉落。

配合各种非标夹具，气动葫芦可以实现起吊各种形状的工件。安装形式可以配合悬臂吊或导轨来实现移动。

常用的气动葫芦有叶片式、活塞式和气缸式三种。广泛运用于石油、化工、煤矿、纺织、仓储、家用电器生产线、汽车制造生产线及船舶修造等行业中，是企业安全生产，提 率，降低成本***的设备。

气动葫芦分类：

环链气动葫芦，***型气动葫芦(低净空气动葫芦)，迷你气动葫芦等。气动葫芦可配合防爆型手拉小车或气动小车组成移动式气动起重工具。

汽缸式也是主流的；叶片式以JDN为代表；活塞式则有很多公司在生产，相比较，叶片式将成为今后的发展方向。

气动葫芦工作原理：

引气动葫芦一直都有很好的销量，那么它的工作原理是什么呢?

环链气动葫芦总共由三部分组成：

1. 起吊机构

2. 行走机构

3. 配气系统

起吊机构包括气动马达、行星减速器、吊挂总成、制动器、起重链条、吊钩总成和主控阀。起吊机构通过控制主控阀，来实现起吊重物的升、降，通过开闭制动器达到起升、下降定位制动。环链气动葫芦确保起吊作业的安全，气动葫芦起吊机构整体可固定使用，也可置于行走机构下方移动使用.

气动葫芦行走机构采用气动行走小车，由主动车轮、被动车轮、墙板组成，通过主控阀控制气动马达、行星减速器驱动主动车轮行走，实现起吊重物的水平移动。

配气系统是以压缩空气作为动力源，控制气路操纵葫芦的起升和行走。

气动葫芦优越性：

定位***——避免普通起重产品定位不***的问题，能够将载重物定位***到“厘米”。

可调速度——在提升或下降时，可无级调速；运行速度快，是电动葫芦的3倍；手拉葫芦的5-10倍。

操作简单——拉杆控制操作简单易于控制，在提升或下降时，从而可以迅速的响应手柄输出的动作。

清洁环保、***——内部润滑系统消除了空气污染。适合在潮、湿、高粉尘等特殊或恶劣的环境里工作。

搬运省力——气动葫芦除了注重外型的美观，比电动葫芦体积小，重量轻，易于搬运，以及产品结构设计坚实，使得操作可靠、维护量小。

过载保护——获益于我公司多年来在国内、国际市场上不断研究的成功经验结晶，并结合经过严格筛选的原材料。JM气动葫芦在工艺上完全掌握了 关键性的制动器系统及低维护量的生产技术，避免载重物超载对产品造成损伤。

断气保护——避免气源突然中断造成载重物突然掉落。使产品拥有更进一步的品质***，从而消除了终端用户对遭受提升或者脱落带来的困扰。

经久耐用——气动葫芦经久耐用，使用寿命比一般同类产品有明显延长。从而大幅度减少了 终用户对产品品质问题的投诉。

起升高度30

标准提升高度30

提升速度8

链条直径15

两钩间最小距离1310

额定起重量5000

净重670

载荷6250

因原材料价格波动、型号、收货地址不同，具体报价请联系销售人员

销售热线：18654797411
